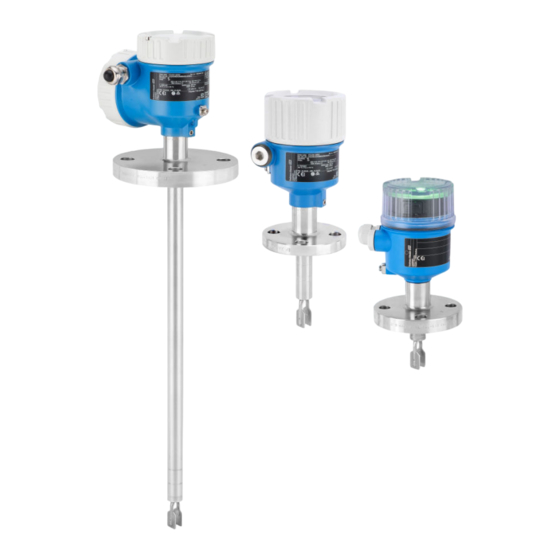

Endress+Hauser Liquiphant FTL51B Betriebsanleitung
Vibronik grenzschalter für flüssigkeiten
Vorschau ausblenden
Andere Handbücher für Liquiphant FTL51B:
- Betriebsanleitung (64 Seiten) ,
- Technische information (56 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiphant FTL51B
Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL51B
- Seite 1 Products Solutions Services BA01894F/00/DE/05.23-00 71623950 2023-09-30 Gültig ab 01.01.zz (Gerätefirmware) Betriebsanleitung Liquiphant FTL51B Vibronik Grenzschalter für Flüssigkeiten...
- Seite 2 Liquiphant FTL51B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Liquiphant FTL51B Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Elektrischer Anschluss ... . . 16 Dokumentfunktion .....
- Seite 4 Inhaltsverzeichnis Liquiphant FTL51B 14.3.5 Klimaklasse ....60 Betrieb ......44 14.3.6 Schutzart .
- Seite 5 Liquiphant FTL51B Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
- Seite 6 Eingetragene Marken Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.
- Seite 7 Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen.
- Seite 8 Produktbeschreibung Liquiphant FTL51B Funktionale Sicherheit SIL (optional) Für Geräte, die in Anwendungen der funktionalen Sicherheit eingesetzt werden, muss konsequent das Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung ist nur dann gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um Ein- stellungen nicht versehentlich zu ändern.
- Seite 9 • Seriennummer von Typenschildern in W@M Device Viewer eingeben www.endress.com/deviceviewer. Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode auf dem Typenschild scan- 4.2.1 Typenschild Auf dem Typenschild werden die gesetzlich geforderten und geräterelevanten Informatio-...
- Seite 10 Montage Liquiphant FTL51B Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) optional: –50 °C (–58 °F), –60 °C (–76 °F) 4.3.2 Gerät transportieren • Gerät in Originalverpackung zur Messstelle transportieren • Gerät am Gehäuse, Temperaturdistanzstück, Flansch oder Verlängerungsrohr anfassen •...
- Seite 11 Liquiphant FTL51B Montage Montagebedingungen 5.1.1 Schaltpunkt berücksichtigen Folgende Angaben sind typische Schaltpunkte, abhängig von der Einbaulage des Grenz- schalters. Wasser +23 °C (+73 °F) Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung: 10 mm (0,39 in) A0037915 4 Typische Schaltpunkte. Maßeinheit mm (in)
- Seite 12 Montage Liquiphant FTL51B Hohe Viskosität HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen. ‣ Sicherstellen, dass die Flüssigkeit von der Schwinggabel leicht abfließt. ‣ Stutzen entgraten. Hohe Viskosität, z. B. zähfließende Öle: ≤ 10 000 mPa⋅s Die Schwinggabel muss sich außerhalb des Einbaustutzens befinden! >...
- Seite 13 Liquiphant FTL51B Montage A0033236 8 Abstand berücksichtigen 5.1.5 Gerät abstützen Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft). A0031874 9 Beispiele für Abstützung bei dynamischer Belastung Schiffbauzulassung: Bei Sensorlänge oder Rohrverlängerung ab 1 600 mm (63 in) ist eine Abstützung mindestens alle 1 600 mm (63 in) notwendig.
- Seite 14 Montage Liquiphant FTL51B A0039230 10 Einschweißadapter mit Leckagebohrung Gerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage • Innensechskant-Schlüssel für Feststellschraube Gehäuse 5.2.2 Einbau Schwinggabel mithilfe der Markierung ausrichten Die Schwinggabel lässt sich mithilfe der Markierung so ausrichten, dass Medium gut abfließen kann und Ansatz vermieden wird.
- Seite 15 Liquiphant FTL51B Montage A0034851 12 Einbau in Rohrleitungen (Gabelstellung und Markierung berücksichtigen) Gerät einschrauben • Nur am Sechskant drehen, 15 … 30 Nm (11 … 22 lbf ft) • Nicht am Gehäuse drehen! A0034852 13 Gerät einschrauben Kabeleinführung ausrichten 4 3.5 Nm...
- Seite 16 Elektrischer Anschluss Liquiphant FTL51B HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw. komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein- teile (Konterscheibe) lösen und herausfallen. ‣ Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ±0,3 Nm (±0,22 lbf ft) anziehen.
- Seite 17 Liquiphant FTL51B Elektrischer Anschluss Anschlussbedingungen 6.2.1 Deckel mit Sicherungsschraube Bei Geräten für den Einsatz im explosionsgefährdeten Bereich mit bestimmter Zünd- schutzart ist der Deckel durch eine Sicherungsschraube verriegelt. HINWEIS Wenn die Sicherungsschraube nicht korrekt positioniert ist, kann der Deckel nicht sicher verriegeln.
- Seite 18 Elektrischer Anschluss Liquiphant FTL51B Restspannung im durchgeschalteten Zustand: Typisch 12 V Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vor- sehen und den Strom auf 1 A begrenzen, z. B. mit dem Einbau einer 1 A-Sicherung (träge) in die Phase (nicht Nullleiter) des Versorgungsstromkreises.
- Seite 19 Liquiphant FTL51B Elektrischer Anschluss U 19...253 V AC I max: 350 mA >0,7 >0,5 L1 N A0036060 16 2-Leiter AC, Elektronikeinsatz FEL61 Verhalten Schaltausgang und Signalisierung ΔU <3.8 mA ΔU <3.8 mA <3.8 mA A0031901 17 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL61...
- Seite 20 Elektrischer Anschluss Liquiphant FTL51B Auswahlhilfe für Relais 207 230 253 A0042052 18 Empfohlene minimale Halteleistung/Bemessungsleistung der Last Halteleistung/Bemessungsleistung in [VA] Betriebsspannung in [V] AC-Betrieb • Betriebsspannung: 24 V, 50 Hz/60 Hz • Halteleistung/Bemessungsleistung: > 0,5 VA, < 8,4 VA •...
- Seite 21 Liquiphant FTL51B Elektrischer Anschluss U = 10 … 55 V Das Gerät muss von einer Spannungsversorgung gespeist werden, die als “CLASS 2“ bzw. “SELV“ kategorisiert ist. Gemäß IEC/EN61010-1 beachten: Für das Gerät einen geeigneten Trennschalter vor- sehen und den Strom auf 500 mA begrenzen, z. B. durch Einbauen einer 0,5 A-Siche- rung (träge) in den Versorgungsstromkreis.
- Seite 22 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung U = 10...55 V DC 350 mA I max: 350 mA 55 V >0,7 >0,5 0.5 A L+ L- A0036061 19 3-Leiter DC-PNP, Elektronikeinsatz FEL62 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit Stecker M12 im Gehäuse gemäß Standard EN61131-2 Verhalten Schaltausgang und Signalisierung (L–)
- Seite 23 Liquiphant FTL51B Elektrischer Anschluss 6.3.3 Allstromanschluss mit Relaisausgang (Elektronikeinsatz FEL64) • Schalten der Lasten über 2 potentialfreie Umschaltkontakte • 2 galvanisch getrennte Umschaltkontakte (DPDT), beide Umschaltkontakte schalten simultan • Funktionsprüfung ohne Füllstandsänderung. Mit dem Prüftaster auf dem Elektronikein- satz oder mit dem Testmagnet (optional bestellbar) bei geschlossenem Gehäuse kann ein Funktionstest des Geräts durchgeführt werden.
- Seite 24 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung >0,7 U = 19...55 V DC >0,5 U 19...253 V AC 0.5 A A0036062 21 Allstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Verhalten Schaltausgang und Signalisierung A0033513 ...
- Seite 25 Liquiphant FTL51B Elektrischer Anschluss 6.3.4 Gleichstromanschluss Relaisausgang (Elektronikeinsatz FEL64 DC) • Schalten der Lasten über 2 potentialfreie Umschaltkontakte • 2 galvanisch getrennte Umschaltkontakte (DPDT), beide Umschaltkontakte schalten simultan • Funktionsprüfung ohne Füllstandänderung. Mit dem Prüftaster auf dem Elektronikein- satz oder mit dem Testmagnet (optional bestellbar) bei geschlossenem Gehäuse kann ein Funktionstest des Gesamtgerätes durchgeführt werden.
- Seite 26 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung >0,7 >0,5 U = 9...20 V DC 0.5 A L- PE A0037685 23 Gleichstromanschluss mit Relaisausgang, Elektronikeinsatz FEL64 DC Im gebrückten Zustand arbeitet der Relaisausgang in Form einer NPN-Logik Anschließbare Last Verhalten Schaltausgang und Signalisierung A0033513 ...
- Seite 27 Liquiphant FTL51B Elektrischer Anschluss 6.3.5 Ausgang PFM (Elektronikeinsatz FEL67) • Zum Anschluss an Endress+Hauser Schaltgeräte Nivotester FTL325P und FTL375P • PFM-Signal-Übertragung; Pulse Frequenz Modulation, dem Versorgungsgrundstrom auf der Zweidrahtleitung überlagert • Funktionsprüfung ohne Füllstandsänderung: • Mit dem Prüftaster auf dem Elektronikeinsatz kann ein Funktionstest des Geräts durchgeführt werden.
- Seite 28 Elektrischer Anschluss Liquiphant FTL51B Klemmenbelegung – >0,7 >0,5 L+ L- PE A0036065 25 Ausgang PFM, Elektronikeinsatz FEL67 Anschlussverdrahtung mit Klemmen Anschlussverdrahtung mit Stecker M12 im Gehäuse gemäß Standard EN61131-2 8: Nivotester FTL325P 1 CH, FTL325P 3 CH Input 1...
- Seite 29 Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 150 Hz 50 Hz 50 Hz 150 Hz 0 Hz A0037696 26 Schaltverhalten und Signalisierung, Elektronikeinsatz FEL67 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
- Seite 30 Elektrischer Anschluss Liquiphant FTL51B Anschlussdaten Schnittstelle NAMUR IEC 60947-5-6 Verhalten Ausgangssignal • Gut-Zustand: Ausgangsstrom 2,2 … 3,8 mA • Anforderung: Ausgangsstrom 0,4 … 1,0 mA • Alarm: Ausgangsstrom < 1,0 mA Klemmen Klemmen für Leitungsquerschnitt bis zu 2,5 mm (14 AWG). Für die Litzen Aderendhül- sen verwenden.
- Seite 31 Liquiphant FTL51B Elektrischer Anschluss Verhalten Schaltausgang und Signalisierung 2.2...3.8 mA 0.4...1.0 mA 2.2...3.8 mA 0.4...1.0 mA < 1.0 mA A0037694 28 Verhalten Schaltausgang und Signalisierung, Elektronikeinsatz FEL68 MAX DIP-Schalter, MAX-Sicherheit einstellen MIN DIP-Schalter, MIN-Sicherheit einstellen LED rot für Alarm LED gelb Schaltzustand GN LED grün Betriebszustand, Gerät ein...
- Seite 32 Elektrischer Anschluss Liquiphant FTL51B • Benötigtes Werkzeug: Krimpzange, Schlitzschraubendreher • Mitgelieferte Aderendhülsen verwenden 1 → 2 → 3 → + – + – A0045097 A0045110 A0045111 4 → A0045112 A0045108 Signalisierung Betriebszustand A0039258 29 LED-Modul, die LED leuchtet in den Farben grün (GN), gelb (YE) oder rot (RD) Eine hell leuchtende LED signalisiert den Betriebszustand (Schaltzustand oder Alarmzu- stand).
- Seite 33 Liquiphant FTL51B Elektrischer Anschluss 6.3.8 Bluetooth-Modul VU121 (optional) A0039257 30 Bluetooth-Modul VU121 • Das Bluetooth-Modul kann über die COM-Schnittstelle an folgende Elektronikeinsätze angeschlossen werden: FEL61, FEL62, FEL64, FEL64 DC, FEL67, FEL68 (2-Leiter NAMUR). • Das Bluetooth-Modul steht nur in Verbindung mit Heartbeat Verification + Monitoring zur Verfügung.
- Seite 34 Elektrischer Anschluss Liquiphant FTL51B Batterie austauschen ‣ Vor dem Austausch der Batterie muss das Bluetooth-Modul vom Elektronikeinsatz FEL68 getrennt werden. Nur dann wird die Anzeige des Batteriestatus richtig erkannt. Bluetooth-Modul anschließen Bei Geräten für den Einsatz im Ex-Bereich mit bestimmter Zündschutzart, ist der Deckel durch eine Sicherungsschraube verriegelt.
- Seite 35 Liquiphant FTL51B Elektrischer Anschluss 24/25 mm 8.0 Nm A0018023 31 Beispiel Verschraubung mit Kabeldurchführung, Elektronikeinsatz mit Anschlussklemmen Verschraubung M20 (mit Kabeldurchführung), Beispiel Leiterquerschnitt maximal 2,5 mm (AWG14), Erdungsklemme innen im Gehäuse + Anschlussklemmen an der Elektronik Leiterquerschnitt maximal 4,0 mm (AWG12), Erdungsklemme außen am Gehäuse (Beispiel Kunststoffge-...
- Seite 36 Bedienungsmöglichkeiten Liquiphant FTL51B Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Bedienkonzept • Bedienung mit Taster und DIP-Schaltern auf dem Elektronikeinsatz • Anzeige mit optionalem Bluetooth-Modul und SmartBlue-App via Bluetooth® wireless technology • Anzeige des Betriebszustands (Schaltzustand oder Alarmzustand) mit optionalem LED- Modul (Leuchtsignale von außen erkennbar) Zulassungen beachten für Kunststoffgehäuse, Aluminiumgehäuse und Edelstahlgehäuse...
- Seite 37 Liquiphant FTL51B Inbetriebnahme Bluetooth-Modul VU121 (optional) Funktionen • Anschluss über COM-Schnittstelle: Bluetooth-Modul zur Diagnose des Geräts über eine Smartphone-App oder Tablet-App • Anzeige des Batteriestatus via App bei Verwendung mit Elektronikeinsatz FEL68 (NAMUR) • Benutzerführung über den Assistent SIL/WHG Wiederholungsprüfung •...
- Seite 38 Inbetriebnahme Liquiphant FTL51B >0,7 >0,7 >0,5 >0,5 A0037132 34 Taster für Funktionstest (Elektronikeinsätze FEL61/62/64/64DC/67/68) 1. Sicherstellen, dass keine ungewollten Schaltvorgänge ausgelöst werden! 2. Taster "T" am Elektronikeinsatz für mindestens 1 s drücken (z. B. mit Schraubendre- her). Funktionsprüfung des Geräts erfolgt. Der Ausgang wechselt vom Gut-Zustand in den Zustand Anforderung.
- Seite 39 Liquiphant FTL51B Inbetriebnahme 8.2.2 Schaltverhalten und Signalisierung FEL62 <100 µA (L-) (L-) ΔU >1 s <100 µA <100 µA (L-) (L-) <100 µA (L-) (L-) A0039211 36 Schaltverhalten und Signalisierung FEL62 Nach Drücken des Prüftasters ist der DC-PNP Ausgang für mindestens 10 s ausgeschaltet (I < 100 µA), auch bei Tastendruck <...
- Seite 40 Inbetriebnahme Liquiphant FTL51B 150 Hz 50 Hz >1 s 50 Hz 50 Hz 50 Hz A0039213 38 Schaltverhalten und Signalisierung FEL67 MAX Nach Drücken des Prüftasters ist die Ausgangsfrequenz für mindestens 10 s ausgeschaltet 50 Hz, auch bei Tastendruck < 10 s. Bei Tastendruck > 10 s bleibt die Ausgangsfrequenz 50 Hz bis zum Loslassen des Prüftas- ters.
- Seite 41 Liquiphant FTL51B Inbetriebnahme 8.2.5 Schaltverhalten und Signalisierung FEL68 2.2 ... 3.8 mA 0.4 ... 1 mA >1 s 0.4 … 1 mA 0.4 ... 1 mA 0.4 ... 1 mA A0033543 40 Schaltverhalten und Signalisierung NAMUR-Elektronik Nach Drücken des Prüftasters beträgt der Strom für mindestens 10 s0,4 … 1 mA, auch bei Tastendruck < 10 s.
- Seite 42 Inbetriebnahme Liquiphant FTL51B Verbindungsaufbau via SmartBlue-App 8.5.1 Voraussetzungen Voraussetzungen Gerät Die Inbetriebnahme über die SmartBlue-App ist nur möglich, wenn in dem Gerät ein Blue- tooth-Modul eingebaut ist. Systemvoraussetzungen Informationen über die Kompatibilität der SmartBlue-App mit mobilen Endgeräten, siehe "App Store (Apple)" oder "Google Play Store".
- Seite 43 Liquiphant FTL51B Inbetriebnahme PDF-Protokolle speichern Die erstellten PDF-Protokolle in der SmartBlue-App werden nicht automatisch gespei- chert und müssen deshalb aktiv auf dem Smartphone oder Tablet gespeichert werden. Endress+Hauser...
- Seite 44 Betrieb Liquiphant FTL51B Betrieb Diagnosemenü Folgende Daten können via optionalem Bluetooth-Modul und der zugehörigen Endress+Hauser SmartBlue-App ausgelesen werden. 9.1.1 Menü "Diagnose" Einstellungen und Informationen zur Diagnose sowie Hilfe zur Störungsbehebung. Diagnose ‣ Aktive Diagnose Aktuelle Diagnose Zeitstempel ‣ Diagnoseliste Diagnose 1...
- Seite 45 Liquiphant FTL51B Betrieb ‣ Betriebsart MIN/MAX Einstellung Dichte Einstellung Schaltverzögerung unbedeckt zu bedeckt Schaltverzögerung bedeckt zu unbe- deckt ‣ Ausgang Ausgangsstatus 9.1.3 Menü "System" Systemeinstellungen zu Gerätemanagement, Benutzerverwaltung oder Sicherheit. System Elektronik Typ ‣ Bluetooth-Konfiguration BLE HW revision ‣ Information...
- Seite 46 Betrieb Liquiphant FTL51B Zeitstempel letzte Wiederholungsprü- fung Datum Wiederholungsprüfung Frequenz Auslieferungszustand Schwingungsfrequenz aktuell Obere Alarmfrequenz Obere Warnfrequenz Untere Alarmfrequenz Batteriezustand Elektroniktemperatur Minimale Elektroniktemperatur Maximale Elektroniktemperatur Heartbeat Verification Das Modul "Heartbeat Verification" enthält den Assistent Heartbeat Verification, der eine Verifizierung des momentanen Gerätezustands durchführt und den Heartbeat Technology Verifizierungsbericht erstellt: •...
- Seite 47 Liquiphant FTL51B Diagnose und Störungsbehebung Diagnose und Störungsbehebung Das Gerät zeigt Warnungen und Störungen über Bluetooth in der SmartBlue App und über die LEDs am Elektronikeinsatz an. Alle Warnungen und Störungen des Geräts dienen nur der Information und erfüllen keine Sicherheitsfunktion. Die vom Gerät diagnostizierten Fehler werden in der SmartBlue App entsprechend der NE107 ausgegeben.
- Seite 48 ändern, Groß- und Kleinschreibung beachten. Gerät über SmartBlue nicht ansprechbar • Mögliche Ursache: Falsches Passwort eingegeben Fehlerbehebung: Korrektes Passwort eingeben • Mögliche Ursache: Passwort vergessen Fehlerbehebung: An den Endress+Hauser Service wenden 10.2 Firmware-Historie V01.01.zz (01.2019) • Gültig für Elektronikeinsätze: FEL61, FEL62, FEL64, FEL67, FEL68 •...
- Seite 49 Allgemeine Hinweise 12.1.1 Reparaturkonzept Endress+Hauser Reparaturkonzept • Geräte sind modular aufgebaut • Reparaturen können durch den Kunden durchgeführt werden Weitere Informationen über Service und Ersatzteile, Endress+Hauser Vertriebsstelle kontaktieren. 12.1.2 Reparatur von Ex-zertifizierten Geräten WARNUNG Einschränkung der elektrischen Sicherheit durch falsche Reparatur! Explosionsgefahr! ‣...
- Seite 50 • Der Endnutzer ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet • Der Endnutzer kann Altbatterien bzw. die Elektronikbaugruppen, die diese Batterien enthalten, unentgeltlich an Endress+Hauser zurück geben Dieses Symbol kennzeichnet gemäß BattG §28 Absatz 1 Nummer 3 Elektronikbaugrup- pen, die nicht in den Hausmüll gegeben werden dürfen.
- Seite 51 Liquiphant FTL51B Zubehör 228.9 (9.01) 136.4 (5.37) 92.5 (3.64) 170.5 (6.71) 81 (3.19) 103 (4.06) A0039231 44 Wetterschutzhaube für Zweikammer Gehäuse Aluminium. Maßeinheit mm (in) 13.3 Wetterschutzhaube für Einkammer Gehäuse Aluminium oder 316L • Material: Kunststoff • Bestellnummer: 71438291 115 (4.53)
- Seite 52 Bestellnummer: 71437381 A0039257 46 Bluetooth-Modul VU121 Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Für Anwendung und Nachrüstung des Bluetooth-Moduls ist ein hoher Deckel erfor- derlich (transparenter Kunststoffdeckel/Deckel mit Sichtscheibe oder Aluminiumde- ckel mit Sichtscheibe).
- Seite 53 Liquiphant FTL51B Zubehör Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com Für Anwendung und Nachrüstung des LED-Moduls ist ein hoher Deckel erforderlich (transparenter Kunststoffdeckel/Deckel mit Sichtscheibe oder Aluminiumdeckel mit Sichtscheibe). Für das Gehäuse Einkammer; 316L ist die Verwendung mit LED-Modul nicht möglich.
- Seite 54 Zubehör Liquiphant FTL51B Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com 13.8 Hochdruck-Schiebemuffen Geeignet für den Einsatz in explosionsgefährdeten Bereichen. • Schaltpunkt stufenlos einstellbar • Dichtungspackung aus Graphit • Dichtung aus Graphit als Ersatzteil erhältlich 71078875 •...
- Seite 55 NPT 1½, ASME B 1.20.1 • Material: AlloyC22 • Gewicht: 1,32 kg (2,91 lb) • Zulassung: Mit Abnahmeprüfzeugnis EN 10204 - 3.1 Material • Bestellnummer: 71118695 Ausführliche Informationen und Dokumentationen sind verfügbar: • Produktkonfigurator auf der Endress+Hauser- Internetseite www.endress.com • Endress+Hauser-Vertriebszentrale www.addresses.endress.com 13.9 Einschweißadapter Für den Einbau in Behältern oder Rohrleitungen stehen verschiedene Einschweißadapter...
- Seite 56 Zubehör Liquiphant FTL51B Einschweißadapter so einschweißen, dass die Leckagebohrung nach unten ausgerichtet ist. Eine Undichtigkeit kann dadurch schnell erkannt werden. Detaillierte Informationen, siehe "Technische Information" TI00426F (Einschweißa- dapter, Prozessadapter und Flansche) Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) verfügbar. Endress+Hauser...
- Seite 57 Liquiphant FTL51B Technische Daten Technische Daten 14.1 Eingang 14.1.1 Messgröße Füllhöhe (Grenzstand), MAX- oder MIN-Sicherheit 14.1.2 Messbereich Abhängig von der Einbaustelle und der bestellten Rohrverlängerung Maximale Sensorlänge 6 m (20 ft) 14.2 Ausgang 14.2.1 Aus- und Eingangsvarianten Elektronikeinsätze 2-Leiter AC (FEL61) •...
- Seite 58 SmartBlue-App können Geräte- und Diagnosedaten ausgelesen werden. 14.2.3 Ex-Anschlusswerte Siehe Sicherheitshinweise (XA): Alle für den Explosionsschutz relevanten Daten sind in separaten Ex-Dokumentationen aufgeführt und stehen im Download-Bereich der Endress+Hauser Website zur Verfügung. Die Ex-Dokumentation liegt allen Ex-Geräten standardmäßig bei. 14.3 Umgebung 14.3.1...
- Seite 59 Liquiphant FTL51B Technische Daten [°F] [°C] +120 +150 [°C] +194 +248 +302 [°F] A0045128 51 Zulässige Umgebungstemperatur T am Gehäuse in Abhängigkeit von der Prozesstemperatur T im Behäl- ter: Gerät ohne LED-Modul; bei FEL64 und Prozesstemperatur T > 90 °C: max. Laststrom 4 A Gerät mit LED-Modul;...
- Seite 60 Technische Daten Liquiphant FTL51B 14.3.4 Betriebshöhe Nach IEC 61010-1 Ed.3: • Bis 2 000 m (6 500 ft) über Normalnull • Erweiterbar bis 3 000 m (9 800 ft) über Normalnull bei Verwendung eines Überspan- nungsschutzes (OVP) 14.3.5 Klimaklasse Nach IEC 60068-2-38 Prüfung Z/AD 14.3.6...
- Seite 61 • JIS B 2220 Es gilt jeweils der niedrigste Wert aus den Derating-Kurven des Geräts und des ausgewähl- ten Flansches. Geräte mit CRN-Zulassung: Maximal 90 bar (1 305 psi) bei Geräten mit Rohrverlänge- rung. Informationen auf der Endress+Hauser-Internetseite: www.endress.com → Downloads.
- Seite 62 • SIL für definierte Medien und Prozessparameter auf Anfrage • Fest eingestellter Wert, der nicht veränderbar ist Die Funktion des DIP-Schalters ist unterbrochen Für Informationen zur Mediumsunterscheidung/Dichteerkennung: Dokumentation Liquiphant Dichte (FEL60D) mit Dichterechner FML621 (Endress+Hauser Internet- seite www.endress.com → Downloads) 14.4.6...
- Seite 63 Liquiphant FTL51B Technische Daten 14.4.7 Unterdruckfestigkeit Bis Vakuum In Vakuum-Verdampfungsanlagen die Dichteeinstellung 0,4 g/cm³ (25,0 lb/ft³) wäh- len. 14.4.8 Feststoffanteil ⌀ ≤ 5 mm (0,2 in) 14.5 Weitere technische Daten Technische Information TI01403F. Aktuelle Technische Information: Endress+Hauser-Internetseite: www.endress.com → Downloads. Endress+Hauser...
- Seite 64 Stichwortverzeichnis Liquiphant FTL51B Stichwortverzeichnis Anforderungen an das Personal ....6 W@M Device Viewer ..... . 9, 49 Anschlusskontrolle .
- Seite 68 *71623950* 71623950 www.addresses.endress.com...
