Endress+Hauser liquiphant FDL 30 Technische Information Seite 2

Füllstandgrenzschalter/sicherheitssensor für alle flüssigkeiten, vibrationsgrenzschalter liquiphant ii. für ex-bereich (eex ia) und mit getrenntem anschlußraum für extreme umweltbedingungen.
Vorschau ausblenden Andere Handbücher für liquiphant FDL 30:
Inhaltsverzeichnis

Werbung

Funktionsprinzip
Komplette
Meßeinrichtung
Gehäuse F6/F10
Gehäuse F8
Funktionsweise des Liquiphant
Der Sensor in Form einer Stimmgabel
wird piezoelektrisch auf seiner Reso-
nanzfrequenz zum Schwingen angeregt.
Durch das Eintauchen in die Flüssigkeit
verändert sich die Resonanzfrequenz.
Diese Frequenzänderung wird ausge-
wertet und im Schaltgerät Nivotester
FTL in ein Schaltsignal umgesetzt. Mit
der Umschaltmöglichkeit für Minimum-
oder Maximum–Sicherheit kann man
den Füllstandgrenzschalter für jeden An-
wendungsfall im erforderlichen Sicher-
heitsbetrieb verwenden.

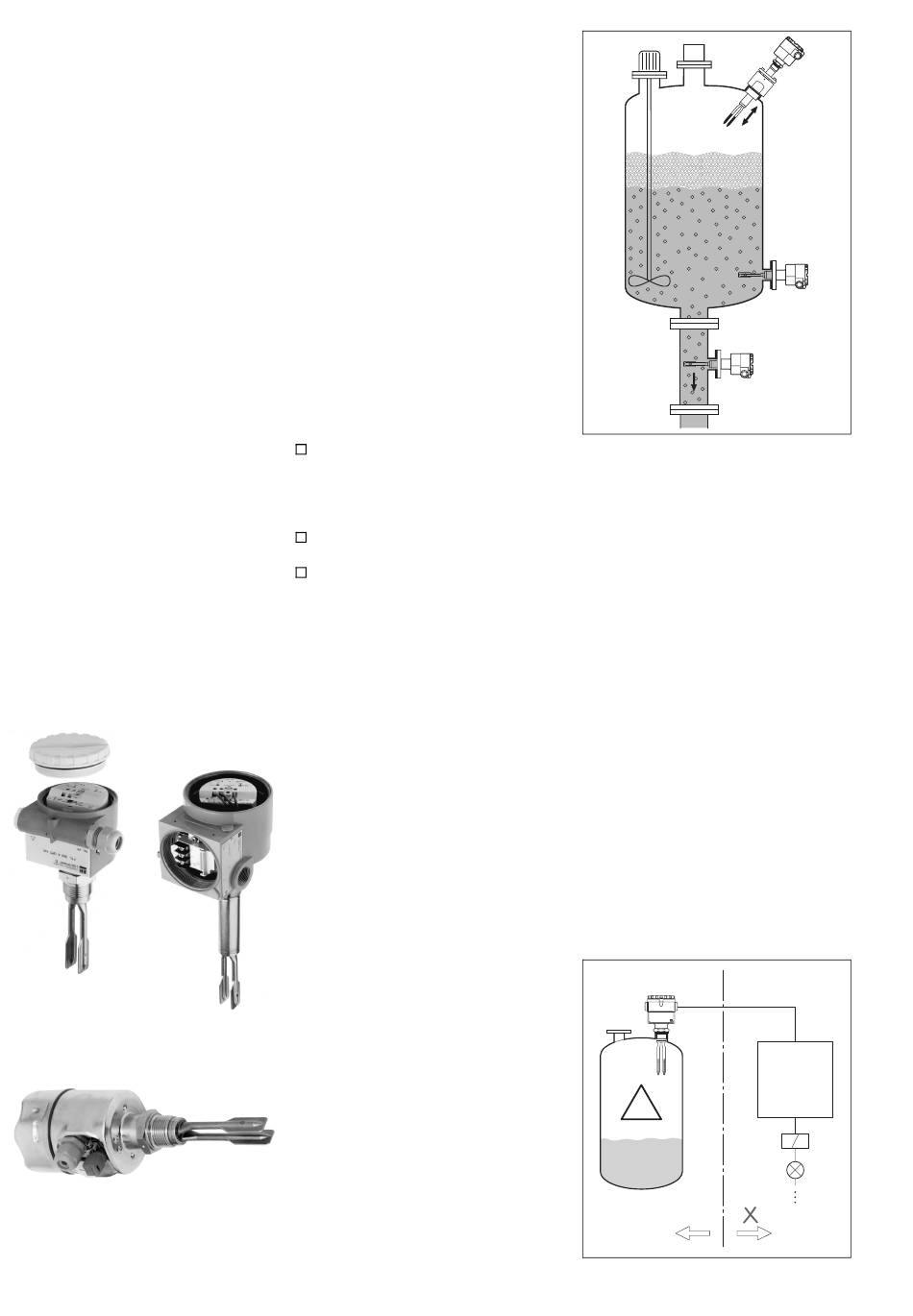

Einbaumöglichkeiten
Eine große Auswahl praxisgerechter
Bauformen, Prozeßanschlüsse und
hochkorrosionsbeständiger Werkstoffe
ermöglicht die Grenzstanddetektion in
Tanks und Rohrleitungen mit Flüssigkei-
ten aller Art.
Hier ein paar Beispiele:
Einbau von oben zur Überwachung
des maximalen Füllstands,
wahlweise mit Schiebemuffe zum Ein-
stellen des Schaltpunkts bei der Inbe-
triebnahme.
Seitlicher Einbau zur Überwachung
des minimalen Füllstands.
Einbau in Rohrleitung als Trockenlauf-
schutz für die Pumpe.
Der komplette Füllstandgrenzschalter
besteht aus dem Sensor und dem
Schaltgerät
Sensor-Varianten
• Liquiphant FDL 30
Gehäuse T3
Sensor in Kompaktausführung
• Liquiphant FDL 31
Sensor mit Verlängerungsrohr
Gehäuse aus Polyester (F10),
Aluminium, epoxidbeschichtet (F6) oder
korrosionsbeständigem Stahl (F8).
Schutzart: IP 66
• Liquiphant FDL 35
Sensor in Kompaktausführung
• Liquiphant FDL 36
Sensor mit Verlängerungsrohr
Aluminiumgehäuse mit getrenntem
Anschlußraum (T3)
– Elektronikraum und Anschlußraum
völlig voneinander getrennt, dadurch
Einsatz unter extrem rauhen
Umgebungsbedingungen möglich.
– Störsicher gegen elektromagnetische
Einstreuungen bis 30 V/m.
Eine Überfüllsicherung nach VbF oder
WHG besteht aus:
Sensor Liquiphant FDL 30/31/35/36
und
Schaltgerät Nivotester FTL 320/370/372
Schaltgeräte mit eigensicheren
EEx ia - Sensorstromkreisen
In der Racksyst-Bauform:
• Nivotester FTL 370, Einkanalgerät
• Nivotester FTL 372, Zweikanalgerät
In der Minipac-Bauform:
• Nivotester FTL 320
Sensoren Liquiphant
FDL 30/31 bzw.
FDL 35/36
2
Funktionssicherer
Füllstandgrenzschalter,
selbst bei klebrigen,
ansatzbildenden,
aggressiven, bewegten,
perlenden oder schäu-
menden Flüssigkeiten
Schaltgeräte Nivotester
FTL 320/370/372
Liquiphant FDL
Ex i
Nivotester
FTL
E X
E X
E X
