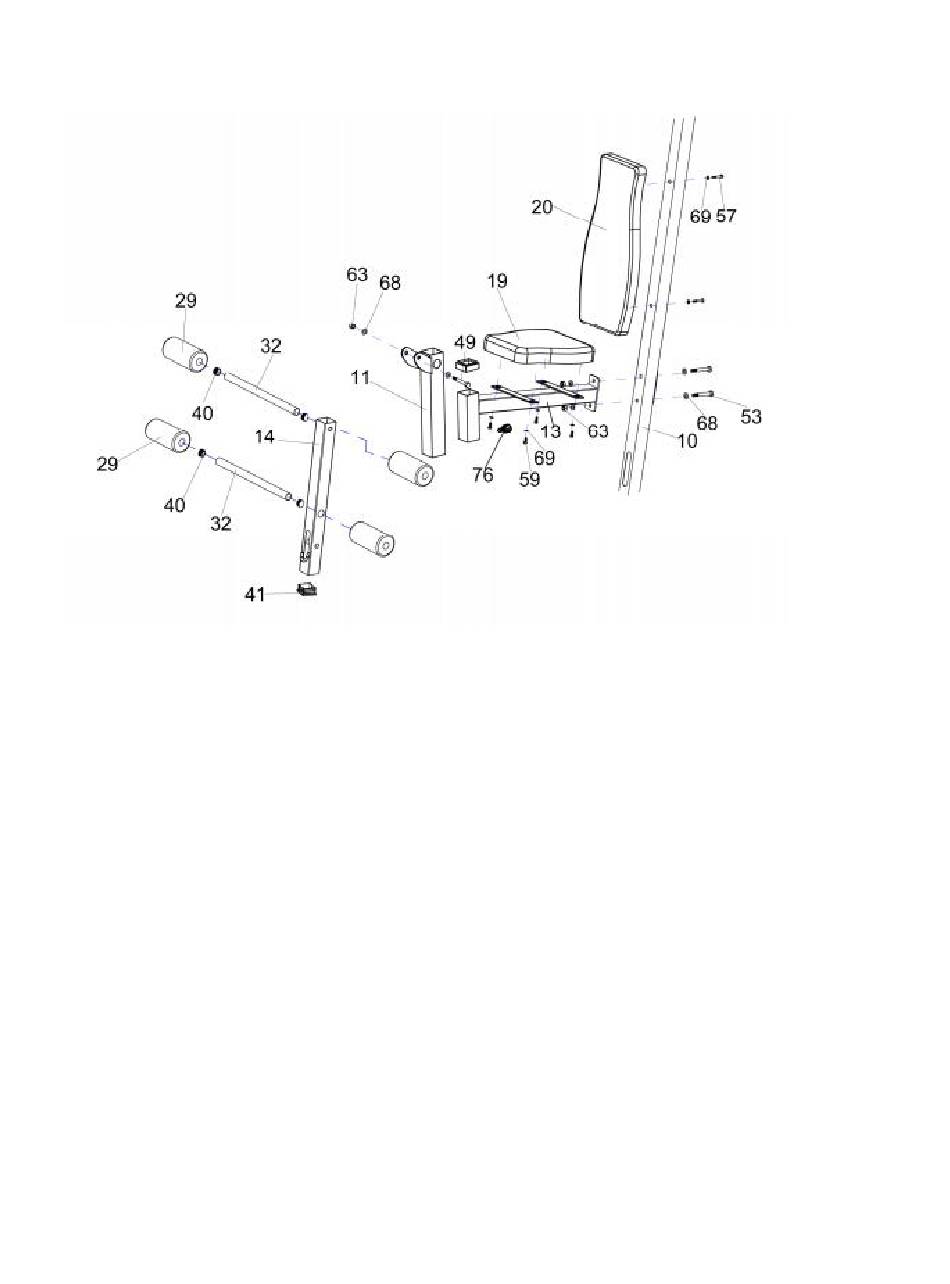

SCHRITT 4- Montageanleitung
1. Bringen Sie die Montageeinheit Sitz (13) an den Hauptrahmen (10), mittels 2x
M10x70 Sechskantschraube (53), 4x M10 Unterlegscheibe und 2x M10 Nylonmutter
(63), an.
2. Führen Sie den Verstellrahmen Beine (11) in die Montageeinheit Sitz ein und
verriegeln Sie die Verbindung mit dem Stift (76).
3. Bringen Sie den Beinstrecker (14) an den Verstellrahmen Beine (11), mittels
M10x75 Sechskantschraube (49), 2x M10 Unterlegscheibe (68) und M10
Nylonmutter (63), an.
4. Bringen Sie, gemäß Darstellung, die Rückenlehne (20) an den Hauptrahmen (10),
mittels 2x M8x70 Sechskantschraube (57), 2x M8 Unterlegscheibe (69), an.
5. Verbinden Sie, gemäß Darstellung, den Sitz (19) mit der Montageeinheit Sitz (13)
mittels 4x M8x20 Sechskantschraube (59), 4x M Unterlegscheibe (69).
6. Führen Sie die Polsterhalterung (32) in das dafür vorgesehene Loch ein.
7. Stecken Sie die Beinpolster (29) auf die Polsterhalterung (32).
