Montage der Kabel

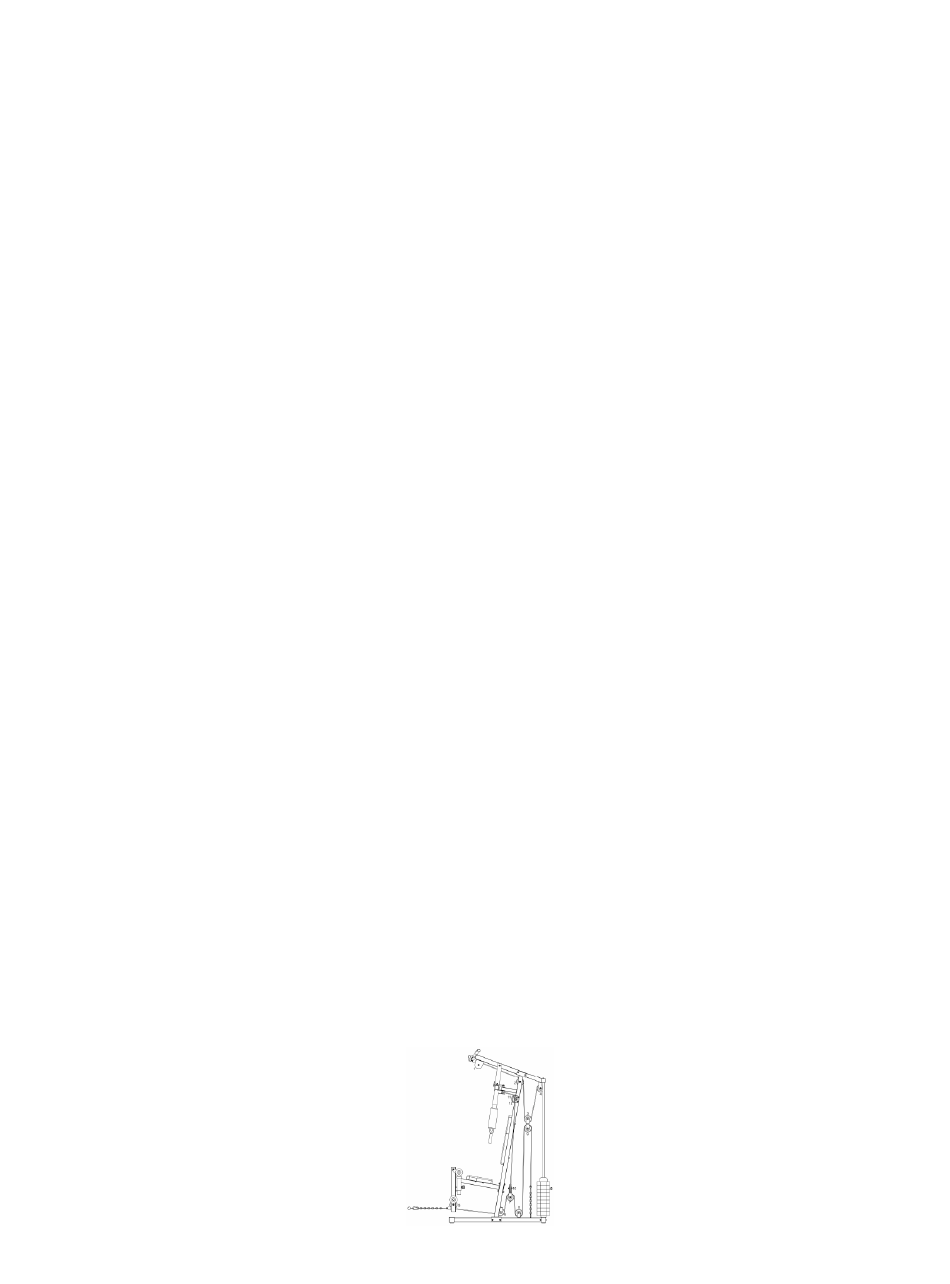

1. Beginnen Sie mit dem langen oberen Kabel (24)
Führen Sie das Ende des Kabels, ohne den Ball, über die erste Umlenkrolle und über
die zweite Umlenkrolle. Ziehen Sie das Kabel herunter und führen Sie es um die
dritte Umlenkrolle hin zur beweglichen Umlenkrolle, dann zur vierten Umlenkrolle
und befestigen Sie das Kabel, wie dargestellt, am Gewichtsblock mit Schraube und
Unterlegscheibe (55).
2. Auffädeln des mittellangen Kabels (25)
Führen Sie das Ende des Kabels, ohne den Ball, unter der fünften Umlenkrolle und
unter der sechsten Umlenkrolle durch. Führen Sie das Kabel um die siebente
Umlenkrolle, legen es um die bewegliche Umlenkrolle herum, ziehen es unter der
achten Umlenkrolle durch zur neunten Umlenkrolle, von welcher aus Sie das Kabel
um die bewegliche Umlenkrolle legen und dann das Ende des Kabels mit dem
Kettenhaken fixieren.
3. Verbinden des Butterfly/ Pec Deck- Kabels (26)
Nehmen Sie das Kabel und befestigen Sie ein Ende, gemäß Darstellung, an einem
Butterfly/ Pec Deck- Arm mittels M10x35mm Sechskantschraube (62), M 10 Mutter
(51), M10 Unterlegscheibe (68) und M10 Nylonmutter (63). Führen Sie danach das
andere Kabelende über die zehnte Umlenkrolle, danach um die elfte Umlenkrolle
herum zum Butterfly/ Pec Deck Umlenkrollenblock (22). Führen Sie das Kabel über
die zwölfte Umlenkrolle und befestigen es, wie dargestellt, am anderen Butterfly/
Pec Deck- Arm. Nutzen Sie den Kettenhaken, um das Kabel zu fixieren.
Hinweis: Falls die Kabel für Ihre Trainingszwecke zu kurz sein sollten, können Sie die
Kettenhaken als Verlängerung sowie Verbindung nutzen.
