SCHRITT 5- Montageanleitung

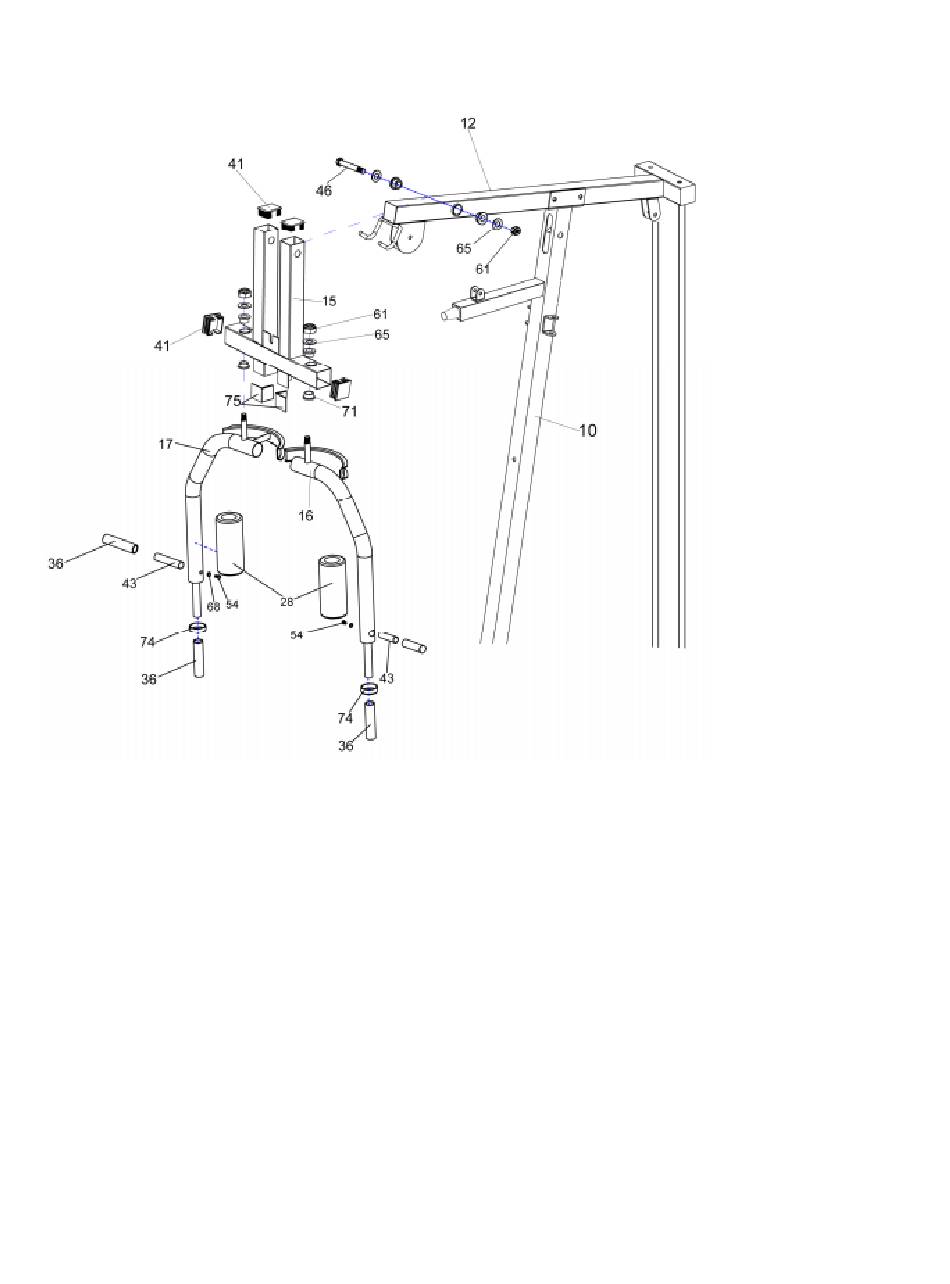

1. Verbinden Sie, gemäß Darstellung, die Druckstreben (15) mit der oberen Traverse
(12) mittels M12x125 Sechskantschraube (46), Ölbuchse (71), 2x M12
Unterlegscheibe (65) sowie M12 Nylonmutter (61).
2. Bringen Sie die Armpolster (28) sowie die Handgriffe (36) an beide Butterfly- Arme
(16 & 17) an.
3. Befestigen Sie, gemäß Darstellung, die Griffstücke (43) und die Handgriffe (36) an
beiden Butterfly- Armen (16 & 17) mit M10x20 Sechskantschraube (54) und M10
Unterlegscheibe (68).
4. Befestigen Sie, gemäß Darstellung, die Butterfly- Arme an den Druckstreben (15)
mittels Ölbuchse (71), Unterlegscheibe (65) sowie Nylonmutter (61).
