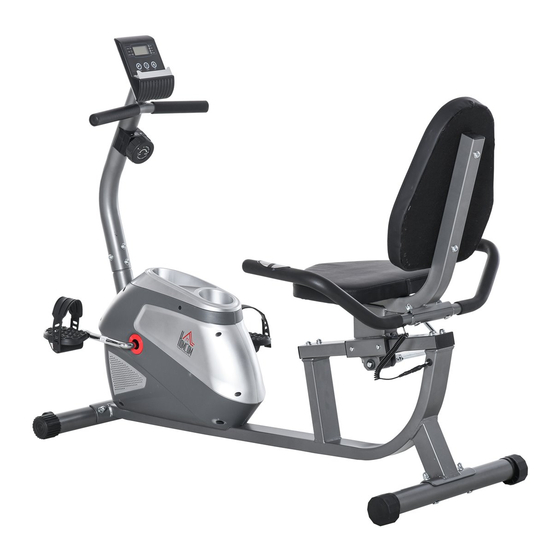

HOMCOM A90-232 Montageanleitung
Vorschau ausblenden Andere Handbücher für A90-232:

Werbung

INaoc008_DE
A90-232
READ AND SAVE THIS INSTRUCTION FOR FUTURE USE
ASSEMBLY INSTRUCTION

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HOMCOM A90-232

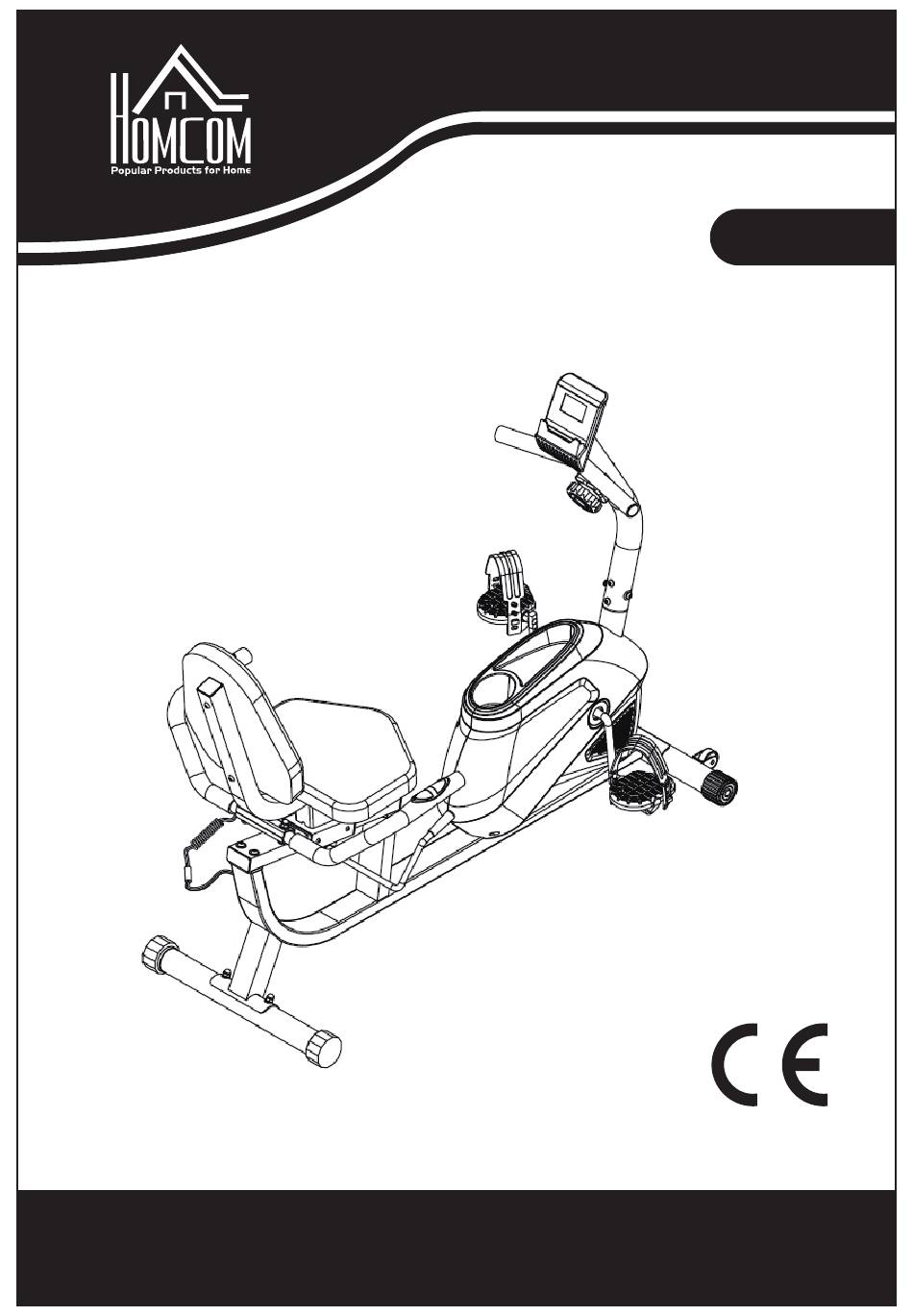

  • Seite 1 INaoc008_DE A90-232 READ AND SAVE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
  • Seite 2: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Bei Efitment steht Ihre Sicherheit an erster Stelle. Um sicherzustellen, dass sowohl Sie als auch das Gerät in einwandfreiem Zustand bleiben, empfehlen wir Ihnen, alle Anweisungen zu lesen, bevor Sie Ihr neues Efitment-Gerät zusammenbauen und benutzen. Überspringen, ersetzen oder verändern Sie keine Schritte oder Abläufe in dieser Anleitung, da dies zu Verletzungen führen kann und Ihre Garantie erlischt.
  • Seite 3: Explosionszeichnung

    EXPLOSIONSZEICHNUNG...
  • Seite 4 Stückliste Beschreibung Anz. Beschreibung Anz. Hauptrahmen Schraube M5 x 10 Vollverzahnung Vorderer Pfosten Lagergehäuse Ø56 x 15,5 Stabilisator vorne Kurbel 140 x 220 1/2 Dämpfungsrahmen Schwungrad-Distanzstück 16 x 10,2 x 17 Lenker Zugfeder 18 x 48 Sitzverstellrohr Schwarzer Magnet 40 x 25 x 10 Magnetische Tafel Runder Magnet 15 x 6 Umlenkhebel...
  • Seite 5 Spanndraht 760 mm Bremse Handset 24 x 77 x Loch 12 Transportrad 41 x 8,5 x 20 Lager Ø46 x 8 Bremsenblock 40 x 38 x 32 Zwei Nutensteine Ø46 x12 Zähne links EV-Kissen 40 x 20 x 3 Sicherungsscheibe Ø46 x 2 Computer Sechskantmutter 32 x 32 x 4 Stammleitung 1 600 mm...
  • Seite 6 TEILEPAKET Schritt 1 Schritt 2 Schraube 2 Stück 4Stück Bogenunterlegscheibe 6 Stück Flache Unterlegscheibe Schraube Schlossschraube Hutmutter 4Stück 4Stück Schritt 4 Schritt 3 Schritt 5 Schraube 2 Stück 2 Stück Flache Unterlegscheibe Schrau Flache Schrau Unterlegsch Flache Unterlegsch Flache Schraube Unterlegsch 4 Stück Hutmutter...
  • Seite 7 MONTAGEANLEITUNG Schritt 1: Befestigen Sie den vorderen Stabilisator (Nr. Hauptrahmen (Nr. Schlossschrauben (Nr. 19), 2 Bogenscheiben (Nr. 26) und 2 Hutmuttern (Nr. 27). Ziehen Sie sie mit dem Schraubenschlüssel (Nr. 90) fest. Befestigen Sie den hinteren Stabilisator (Nr. Hauptrahmen (Nr. Schlossschrauben (Nr.
  • Seite 8 Schritt 3: Stecken Sie den Bremsgriff (Nr. 49) in die Bohrung der Exzenterwelle (Nr. 50), achten Sie dabei darauf, dass die richtige Seite nach oben zeigt, und sichern Sie ihn dann mit 2 Schrauben (Nr. 33). Ziehen Sie sie mit dem Inbusschlüssel (Nr.91) fest.
  • Seite 9 Schritt 5: Befestigen Sie den Kissenrahmen (Nr. 4) am Hauptrahmen (Nr. 1) mit 4 Schrauben (Nr. 22), 4 Federscheiben (Nr. 24) und 4 flachen Unterlegscheiben (Nr .23). Ziehen Sie sie Inbusschlüssel (Nr.91) fest. Verbinden Sie dann den Handpulssensor (Nr. 80) mit dem Handpulsdrähte (Nr. 81). Schritt 6: Stellen Sie den Spannknopf (Nr.
  • Seite 10 Schritt 7: Verbinden Sie 3 Leitungen des Computers (Nr. 77) mit 2 Handpulsdrähten (Nr. 82) und der Stammleitung (Nr. 78). Befestigen Sie dann den Computer (Nr. 77) mit 2 Schrauben (Nr. 37) an der vorderen Säule (Nr. Ziehen Schraubenschlüssel (Nr. 90) fest. Schritt 8: Verbinden Sie die Pedale (Nr.
  • Seite 11 EINSTELLEN DES SITZES Abb.1 Abb.2 Ziehen Sie den Bremsgriff (Nr. 49) zum Lösen nach oben (Abb. 1). Halten Sie Ihre Füße als Hebel auf dem Boden, dann bewegen Sie den Polsterrahmen (Nr. 4) in die gewünschte Position. Drücken Sie den Bremsgriff (Nr .49) nach unten, um ihn festzuziehen (Abb. 2). WIE MAN DAS FAHRRAD BEWEGT Halten Sie den hinteren Stabilisator (Nr.
  • Seite 12: Einstellen Des Widerstands

    EINSTELLEN DES WIDERSTANDS Stellen Sie den Widerstand des Fahrrads mit dem Spannknopf (Nr. 72) ein. Erhöhen Sie den Widerstand, indem Sie den Spannungsknopf nach RECHTS (im Uhrzeigersinn) drehen, verringern Sie den Widerstand, indem Sie den Spannungsknopf nach LINKS (gegen den Uhrzeigersinn) drehen. EINSTELLEN DER HÖHE UND DES GLEICHGEWICHTS Um eine gleichmäßige und komfortable Fahrt zu erreichen, müssen Sie sicherstellen, dass das Fahrrad...
  • Seite 13: Countdown-Funktion

    COMPUTERANWEISUNGEN FUNKTIONSTASTEN: MODUS: Drücken, um Funktionen auszuwählen. EINSTELLEN: Drücken Sie diese Taste, um Werte für Zeit, Distanz, Kalorien oder Puls einzustellen, wenn Sie sich nicht im SCAN-Modus befinden. ZURÜCKSETZEN: Drücken Sie diese Taste, um Zeit, Distanz und Kalorien auf Null zurückzusetzen, wenn Sie sich nicht im SCAN-Modus befinden. Halten Sie die Taste ein paar Sekunden lang gedrückt, um alle Werte zurückzusetzen.
  • Seite 14: Spezifikationen

    Das Messgerät verfügt über eine Countdown-Funktion für ZEIT, DISTANZ und KALORIEN. Um die Countdown-Funktion zu verwenden, drücken Sie MODUS, um ZEIT, DISTANZ oder KALORIEN auszuwählen. Drücken Sie EINSTELLEN, um den Wert einzustellen. Sie können beginnen, in die Pedale zu treten. Das Messgerät zählt ab dem von Ihnen eingestellten Wert herunter. Wenn der Countdown beendet ist, beginnt er automatisch bei 0 zu zählen.
