SCHRITT 3- Montageanleitung

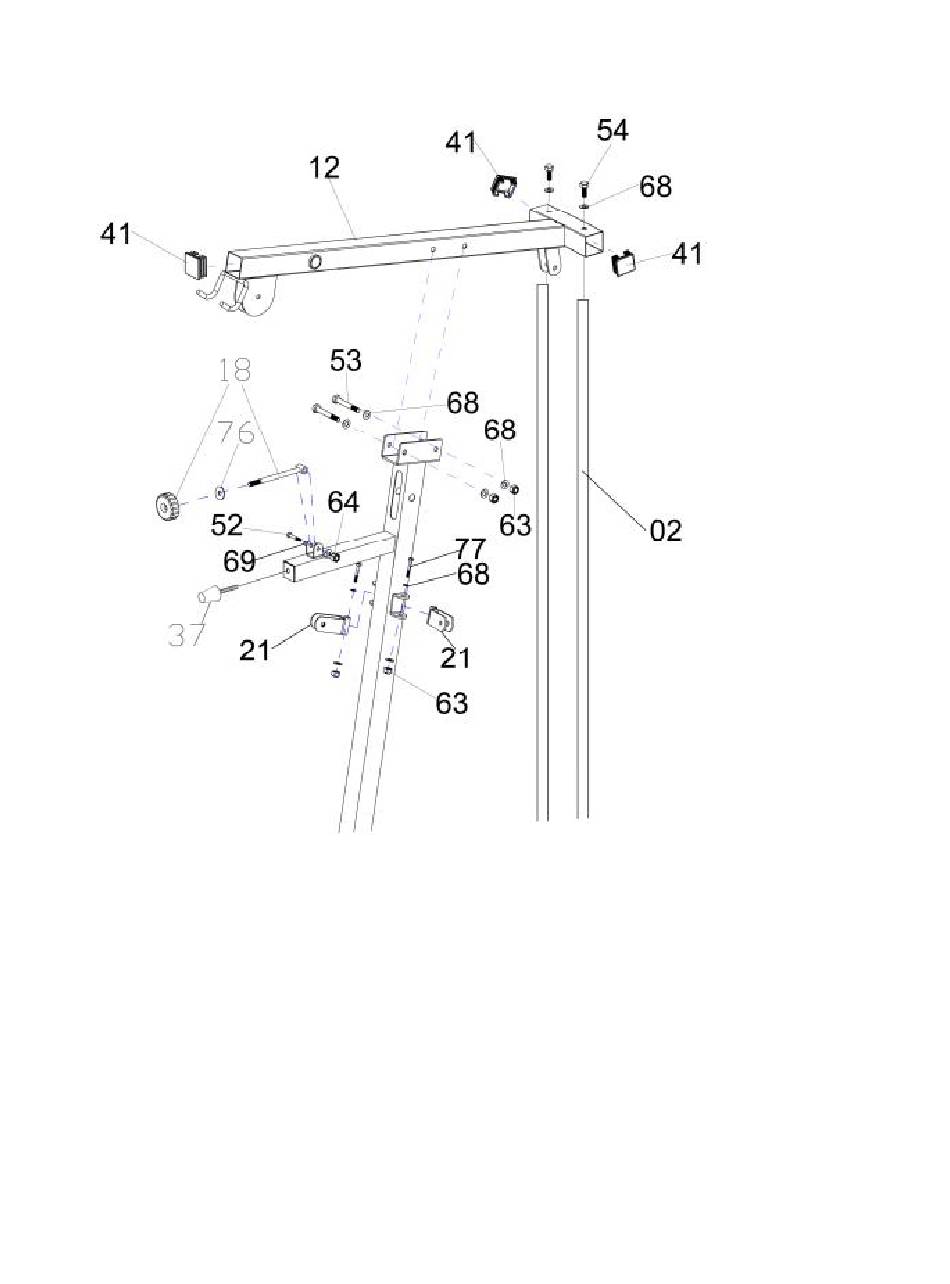

1. Befestigen Sie die obere Traverse (12) am Hauptrahmen (10). Richten Sie diese aus
und verbinden Sie die Führungsstreben (02) mit der oberen Traverse (12) mittels 2x
M10x20mm Sechskantschraube (54), 2x M10x70 Sechskantschraube (53), 6x M10
Unterlegscheibe (68) und 2x M10 Nylonmutter (63).
2. Befestigen Sie den Gummipuffer(37) am Hauptrahmen (10).
3. Befestigen Sie die Umlenkrollenhalterung (21) am Hauptrahmen (10) mittels 2x
M10x 65mm Sechskantschraube (77), 4x M10 Unterlegscheibe (68) und 2x M10
Nylonmutter (63).
4. Verbinden Sie den Druckbolzen (18) am Hauptrahmen (10) mittels M8x40mm
Sechskantschraube (52), 2x M8 Unterlegscheibe (69) sowie M8 Nylonmutter (64).
