SELVE SMI Control Unit
3 Motorzuordnung
OK
M
Uhr:1
00-15
0 2 4
_ _ B _E
OK
M
Uhr:1
M:15 Aus
0 2 4
___ B
OK
Achtung: Wird vom Expertenmodus in den Simplemodus umgeschaltet, so bleibt lediglich die Uhr 1
aktiv. Alle Einstellungen sowie die Uhrenzuordnungen im Expertenmodus bleiben im Hintergrund
gespeichert und werden beim nächsten Einstellen des Expertenmodus wieder herangezogen.

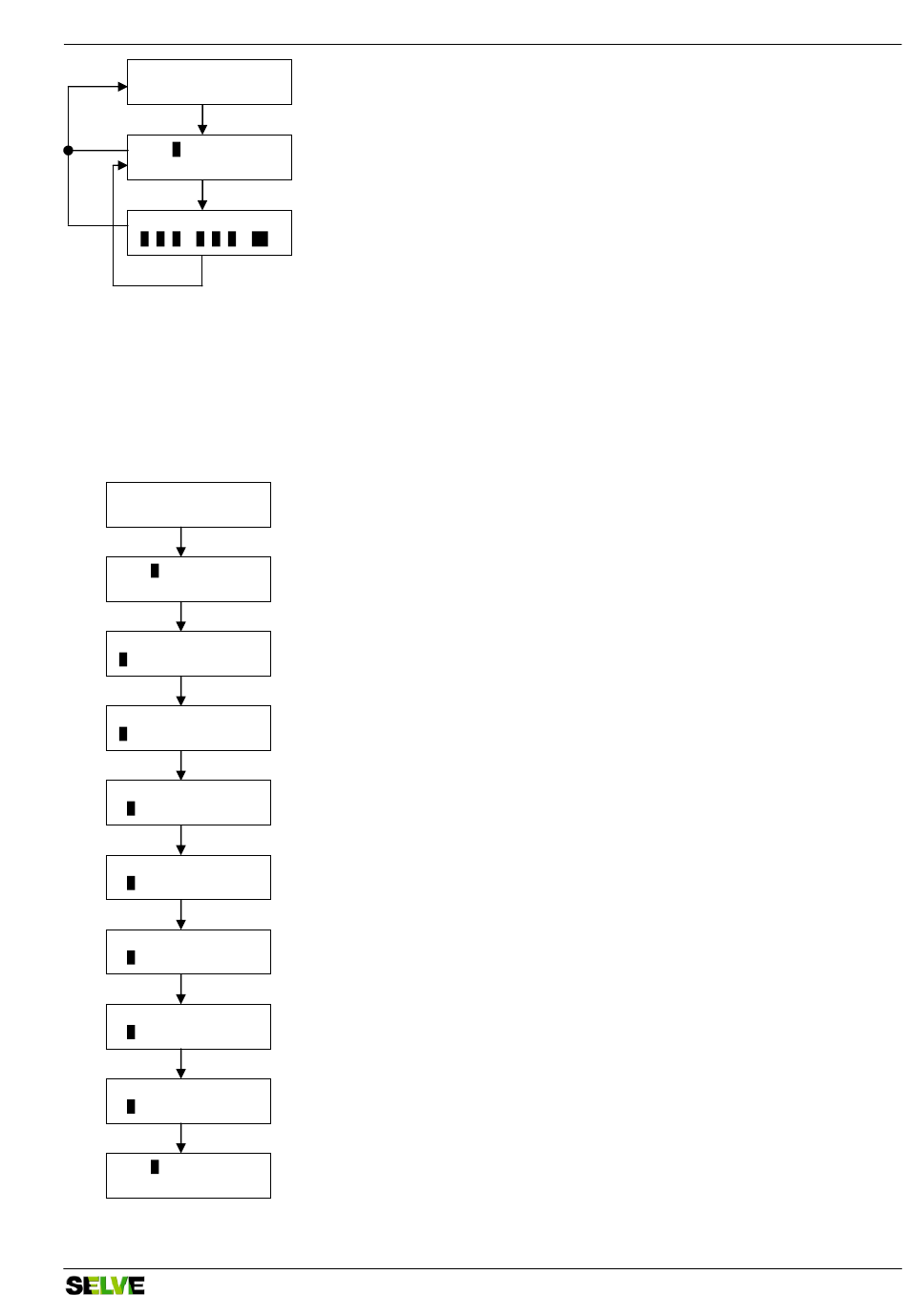

5.4. Beispiel einer Motorzuordnung
In diesem Beispiel existieren die Motore mit der Identnummer R:00, R:01 und M:17, in der
Ausgangssituation ist der Schaltuhr kein Motor zugewiesen.
3 Motorzuordnung
OK
Uhr:1
00-15
__
OK
Uhr:1
R:00 Aus
__
↑
Uhr:1
R:00
An
0_
OK
Uhr:1
R:01 Aus
0_
↑
Uhr:1
R:01
An
01
↓
Uhr:1
R:01 Aus
0_
OK
Uhr:1
M:17 Aus
_
↑
Uhr:1
M:17
An
1
OK
Uhr:1
00-15
0_
Auswahl einer Schaltuhr mit den Tasten ↑ bzw. ↓ (Uhr 1 bis Uhr 8, im
Simplemodus ist nur Uhr 1 verfügbar)
Durch die OK-Taste werden nacheinander alle vorhandenen Motoren
ausgewählt. Mit der Pfeiltaste Hoch ↑ wird der Motor ausgewählt, mit der
Pfeiltaste Runter ↓ abgewählt.
E_
Die Identnummer des Motors und der Zustand werden nochmals in Zeile 1
dargestellt.
Auswahl der Schaltuhr mit den Tasten ↑ bzw. ↓.
(Im Beispiel Uhr 1)
Sprung zum ersten, vorhandenen Motor.
(Im Beispiel ist R:00 nicht zugewiesen: „Aus")
Motor zuweisen.
(Im Beispiel wird R:00 der Uhr 1 zugewiesen: „An")
Sprung zum nächsten Motor.
(Im Beispiel ist R:01 nicht zugewiesen: „Aus")
Motor zuweisen.
(Im Beispiel wird R:01 der Uhr 1 zugewiesen „An")
Motor abwählen.
(Im Beispiel wird R:01 der Uhr 1 abgewählt: „Aus")
Sprung zum nächsten Motor.
(Im Beispiel ist M:17 nicht zugewiesen: „Aus")
Motor zuweisen.
(Im Beispiel wird M:17 der Uhr 1 zugewiesen: „An")
Es ist kein weiterer Motor vorhanden, daher Sprung zur Selektierung (obere
Zeile).
Die Anzeige der Motore 00-15 zeigt an: Motor 0 ist zugeordnet und Motor 1 ist
zwar vorhanden aber nicht zugewiesen (Unterstrich). Motor 17 ist in der
Seite 12 von 32
Bedienungsanleitung
Stand: 27.02.09
