Selve commeo Control Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Selve Anleitungen
  4. Steuergeräte
  5. commeo Control
  6. Betriebsanleitung
Selve commeo Control Betriebsanleitung

Selve commeo Control Betriebsanleitung

Vorschau ausblenden Andere Handbücher für commeo Control:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
commeo
Control

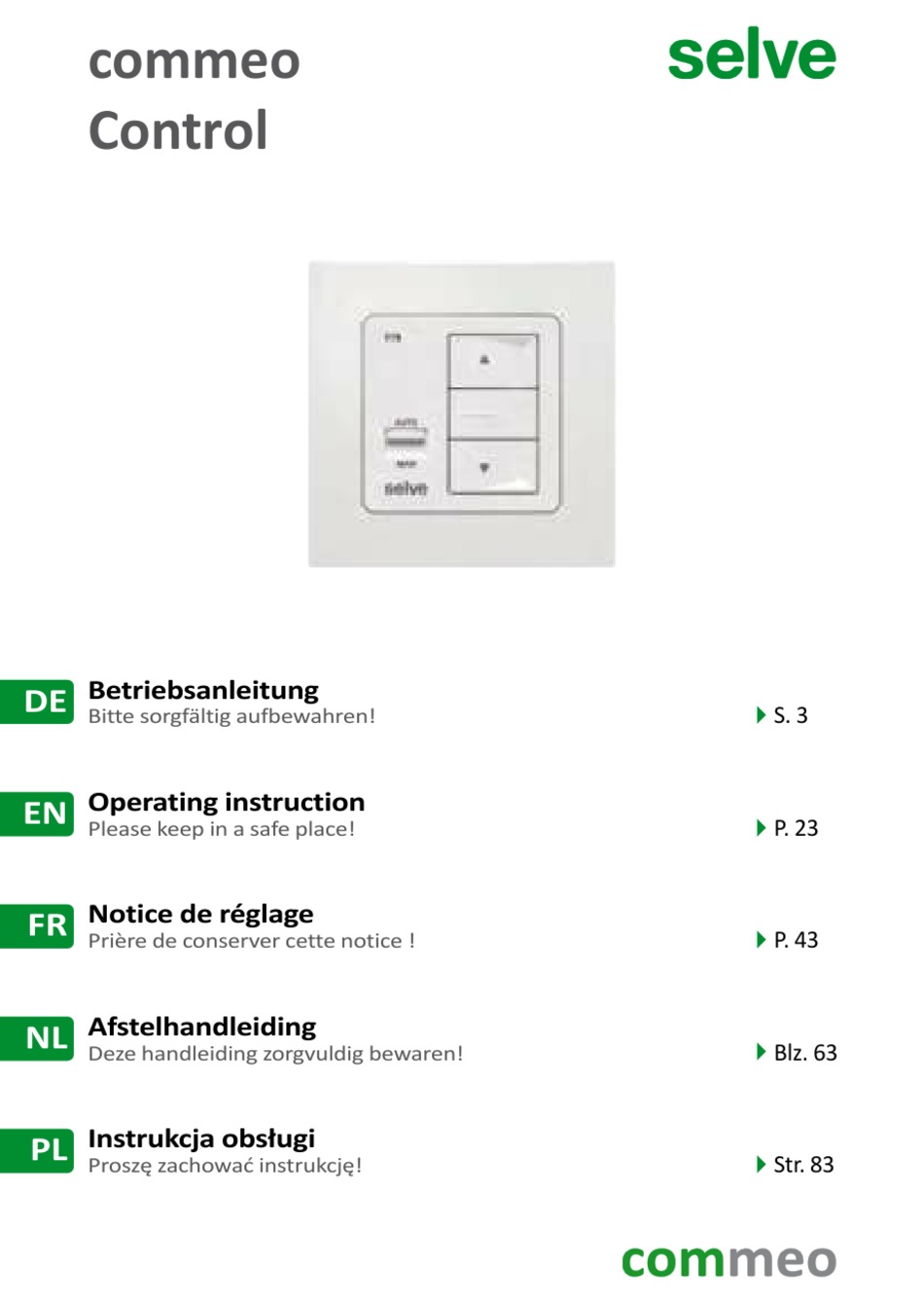

Betriebsanleitung
DE
Bitte sorgfältig aufbewahren!
Operating instruction
EN
Please keep in a safe place!
Notice de réglage
FR
Prière de conserver cette notice !
Afstelhandleiding
NL
Deze handleiding zorgvuldig bewaren!
Instrukcja obsługi
PL
Proszę zachować instrukcję!
S. 3
P. 23
P. 43
Blz. 63
Str. 83
