Betriebsanleitung

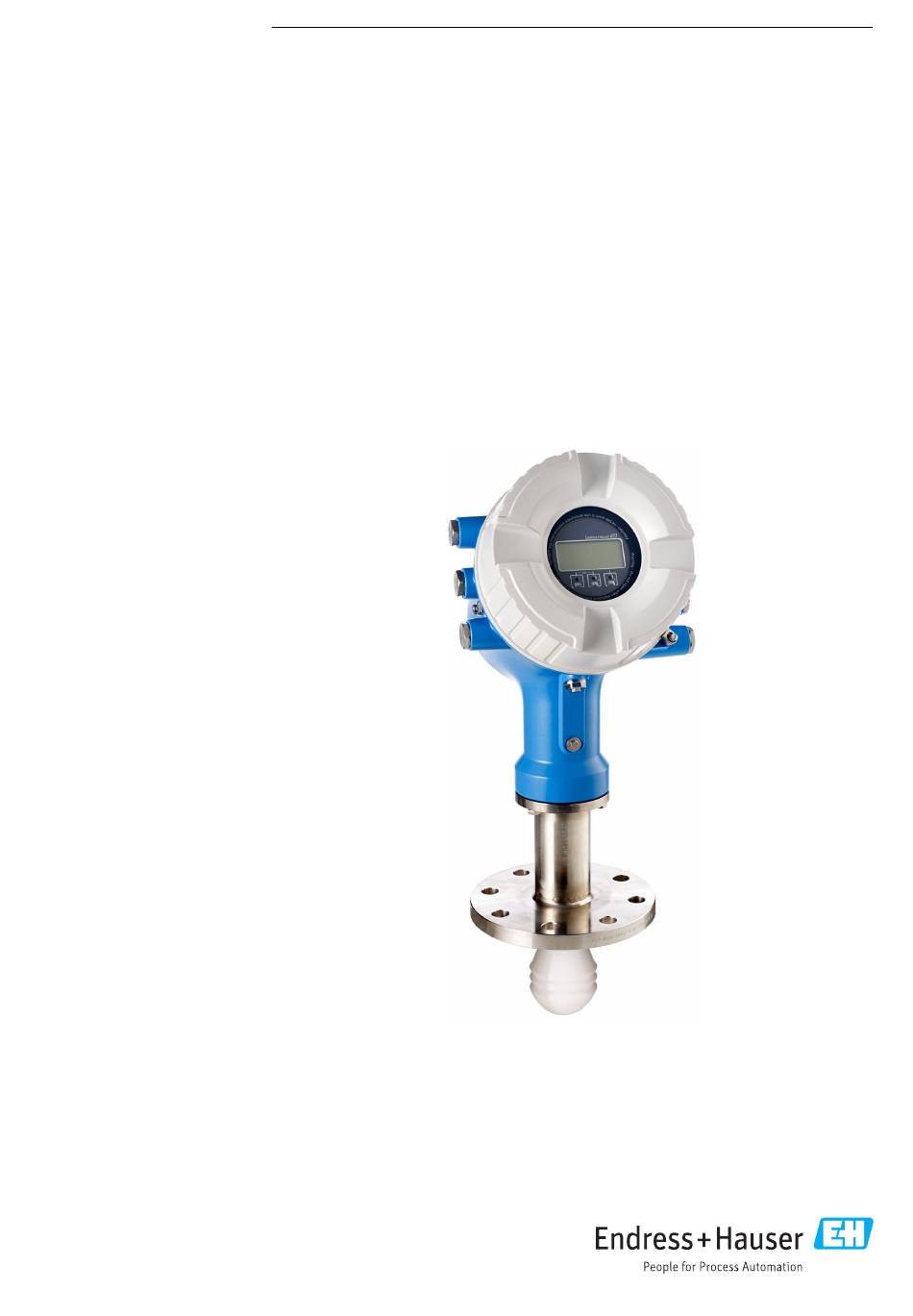

Micropilot NMR81
Tankstandmessung
Solutions
Services

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser Micropilot NMR81

  • Seite 1 Products Solutions Services BA01450G/00/DE/08.23-00 71637769 2023-11-01 Gültig ab Version 01.07.zz (Gerätefirmware) Betriebsanleitung Micropilot NMR81 Tankstandmessung...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
  • Seite 3 Micropilot NMR81 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 5 12.1 Wartungsarbeiten ....109 12.2 Endress+Hauser Dienstleistungen ..Elektrischer Anschluss ... . . 22 Klemmenbelegung .
  • Seite 6 Hinweise zum Dokument Micropilot NMR81 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
  • Seite 7 Micropilot NMR81 Hinweise zum Dokument Schlitzschraubendreher Torxschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen und Grafiken  Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind  Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind  Verboten Abläufe, Prozesse oder Handlungen, die verboten sind  Tipp...
  • Seite 8 Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
  • Seite 9 Micropilot NMR81 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣...
  • Seite 10 Grundlegende Sicherheitshinweise Micropilot NMR81 Sicherheit am Arbeitsplatz Bei Arbeiten am und mit dem Gerät: ‣ Immer die persönliche Schutzausrüstung gemäß regionalen/nationalen Vorschriften und Bestimmungen verwenden. Betriebssicherheit Verletzungsgefahr! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich.
  • Seite 11 Micropilot NMR81 Grundlegende Sicherheitshinweise 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtli- nien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC- Konformitätserklärung aufgeführt. Der Hersteller bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens.
  • Seite 12 Produktbeschreibung Micropilot NMR81 Produktbeschreibung Produktaufbau A0027765  1 Aufbau des Micropilot NMR81 Elektronikgehäuse Anzeige- und Bedienmodul (kann ohne Öffnen der Abdeckung bedient werden) Ausrichtvorrichtung für Antenne 100 mm (4 in) Nivellierungswerkzeug (zur Überprüfung der korrekten Antennenausrichtung) Prozessanschluss (Flansch) Antenne 50 mm (2 in)
  • Seite 13 • Ist die Ware unbeschädigt? • Entspricht das Typenschild den Bestellinformationen auf dem Lieferschein? • Bei Bedarf (siehe Typenschild): Sind die Sicherheitshinweise (XA) beigefügt? Wenn eine der Bedingungen nicht erfüllt ist: An Ihre Endress+Hauser Vertriebszent- rale wenden. Produktidentifikation Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
  • Seite 14 Umgebungstemperaturbereich CE-Zeichen/C-tick-Kennzeichnung Zusätzliche Informationen zur Geräteausführung Schutzart Zertifikatssymbol Daten bezüglich der Ex-Zulassung Allgemeiner Zulassungsnachweis Zugehörige Sicherheitshinweise (XA) Herstellungsdatum China RoHS-Kennzeichnung QR-Code für die Endress+Hauser Operations App 4.2.2 Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1 79689 Maulburg, Deutschland Herstellungsort: Siehe Typenschild. Endress+Hauser...
  • Seite 15 Micropilot NMR81 Warenannahme und Produktidentifikation Lagerung und Transport 4.3.1 Lagerbedingungen • Lagertemperatur: –50 … +80 °C (–58 … +176 °F) • Das Gerät in seiner Originalverpackung aufbewahren. 4.3.2 Transport VORSICHT Gehäuse oder Antenne kann beschädigt werden oder abbrechen. Verletzungsgefahr ‣...
  • Seite 16 Einbau Micropilot NMR81 Einbau Einbaubedingungen 5.1.1 Einbaulage Allgemeine Bedingungen • Nicht im Zentrum des Tanks installieren. • Nicht über einem Befüllstrom installieren. • Tankeinbauten (z. B. Grenzschalter, Temperatursonden) im Signalstrahl vermeiden. Abstrahlwinkel A0042277  3 Zusammenhang zwischen Abstrahlwinkel α, Distanz D und Kegelweite W. Distanz A ist die minimale Dis- tanz zur Tankwand (oder zu anderen Einbauten).
  • Seite 17 Micropilot NMR81 Einbau Kegeldurchmesser W in Abhängigkeit von Abstrahlwinkel α und Messdistanz D: NMR81 50 mm (2 in) 80 mm (3 in) 100 mm (4 in) α 7° 4° 3° 5 m (16 ft) 0,61 m (2 ft) 0,35 m (1,1 ft)
  • Seite 18 Einbau Micropilot NMR81 ØD M (H 50 mm (2 in) 80 mm (3 in) 100 mm (4 in) > 45 mm (1,77 in); ≤ 75 mm (2,95 in) 600 mm (24 in) > 75 mm (2,95 in); ≤ 95 mm (3,74 in)
  • Seite 19 Micropilot NMR81 Einbau 5.1.3 Vertikale Ausrichtung der 50mm (2")- und 80mm (3")- Antenne Für eine optimale Messgenauigkeit muss die Antenne im rechten Winkel zur Mediums- oberfläche installiert werden. Für die Ausrichtung steht eine anpassbare Dichtung zur Ver- fügung. Anpassbare Dichtung ød...
  • Seite 20 Einbau Micropilot NMR81 9 mm (0,35 in) 14 mm (0,55 in) 14 mm (0,55 in) 24 mm (0,95 in) 30 mm (1,18 in) 30 mm (1,18 in) Eigenschaft Bestellmerkmal 620 "Zubehör beigelegt". Mit diesem Bestellmerkmal wird die anpassbare Dichtung zusammen mit dem Gerät geliefert.
  • Seite 21 Micropilot NMR81 Einbau Einbaukontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck (siehe Dokument "Technische Information", Kapitel "Werkstoffbelastungskurven") • Umgebungstemperaturbereich • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
  • Seite 22 Elektrischer Anschluss Micropilot NMR81 Elektrischer Anschluss Klemmenbelegung POWER POWER G1 N AC 85...264 V G3 L A0026372  6 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums können mit einem Gleitlack beschichtet sein. Für alle Gehäusematerialien gilt grundsätzlich: Die Gehäusegewinde nicht schmieren.
  • Seite 23 Micropilot NMR81 Elektrischer Anschluss Klemmenbereich: Schutzleiter Modul: Schutzleiteranschluss (M4-Schraube) A0018339  7 Klemmenbereich: Schutzleiter 6.1.1 Energieversorgung POWER POWER A0033413 nicht angeschlossen Grüne LED: Spannungsversorgung besteht Die Versorgungsspannung wird auch auf dem Typenschild angegeben. Versorgungsspannung AC-Hochspannungsversorgung: Betriebswert: 100 … 240 V (- 15 % + 10 %) = 85 …...
  • Seite 24 Elektrischer Anschluss Micropilot NMR81 6.1.2 Abgesetztes Anzeige- und Bedienmodul DKX001 81 82 83 84 F1 F2 F3 F4 POWER A0037025  8 Anschluss des abgesetzten Anzeige- und Bedienmoduls DKX001 an das Tankstandmessgerät (NMR8x, NMS8x oder NRF8x) Abgesetztes Anzeige- und Bedienmodul Anschlussleitung Tankstandmessgerät (NMR8x, NMS8x oder NRF8x)
  • Seite 25 Micropilot NMR81 Elektrischer Anschluss 6.1.4 Slots für I/O-Module Der Anschlussklemmenraum enthält vier Slots (A, B, C und D) für I/O-Module. Je nach Geräteausführung (Bestellmerkmale 040, 050 und 060) enthalten diese Slots unterschied- liche I/O-Module. Die Tabelle unten zeigt, welches Modul bei den spezifischen Geräteaus- führungen jeweils in welchem Slot sitzt.
  • Seite 26 Elektrischer Anschluss Micropilot NMR81 "Primär Ausgang" (040) = "Modbus" (A1) NMx8x - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/IS A/IS Endress+Hauser...
  • Seite 27 Micropilot NMR81 Elektrischer Anschluss NMx8x - xxxx XX XX XX A0023888 A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP Bestellmerkmal Klemmenbereich Primär Ausgang Sekundär I/O Analog...
  • Seite 28 Elektrischer Anschluss Micropilot NMR81 "Primär Ausgang" (040) = "V1" (B1) NMx8x - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/IS A/IS Endress+Hauser...
  • Seite 29 Micropilot NMR81 Elektrischer Anschluss NMx8x - xxxx XX XX XX A0023888 A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP Bestellmerkmal Klemmenbereich Primär Ausgang Sekundär I/O Analog...
  • Seite 30 Elektrischer Anschluss Micropilot NMR81 "Primär Ausgang" (040) = "WM550" (C1) NMx8x - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/IS A/IS Endress+Hauser...
  • Seite 31 Micropilot NMR81 Elektrischer Anschluss NMx8x - xxxx XX XX XX A0023888 A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP A/IS A/XP Bestellmerkmal Klemmenbereich Primär Ausgang Sekundär I/O Analog...
  • Seite 32 Elektrischer Anschluss Micropilot NMR81 "Primär Ausgang" (040) = "4-20mA HART Ex d" (E1) NMx8x - xxxx XX XX XX A0023888 A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/XP A/IS A/XP...
  • Seite 33 Micropilot NMR81 Elektrischer Anschluss • D - Digital • A/XP - Analog Ex d/XP • A/IS - Analog Ex i/IS "Primär Ausgang" (040) = "4-20mA HART Ex i" (H1) NMx8x - xxxx XX XX XX A0023888 A/IS A/IS A/IS A/IS...
  • Seite 34 Elektrischer Anschluss Micropilot NMR81 • V1 - Sakura V1 • M - Modbus • W - Whessoe WM550 • D - Digital • A/XP - Analog Ex d/XP • A/IS - Analog Ex i/IS Endress+Hauser...
  • Seite 35 Micropilot NMR81 Elektrischer Anschluss 6.1.5 Klemmen des "Modbus"-, "V1"- oder "WM550"-Moduls 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  9 Bezeichnung der "Modbus"-, "V1"- oder "WM550"-Module (Beispiele); diese Module können je nach Geräte- ausführung auch in den Slots B oder C sitzen.
  • Seite 36 Elektrischer Anschluss Micropilot NMR81 Klemmen des "V1"- und "WM550"-Moduls Bezeichnung des Moduls im Bedienmenü: V1 X1-4 oder WM550 X1-4; (X = A, B, C oder • X1 • Klemmenbezeichnung: S • Beschreibung: Kabelabschirmung, über einen Kondensator an die Erdung angeschlos- •...
  • Seite 37 Micropilot NMR81 Elektrischer Anschluss Klemme: C4-8 Funktion: Analogeingang • RTD: →  41 • Bezeichnung im Bedienmenü: Analog IP C4-8 (→  151) Endress+Hauser...
  • Seite 38 Elektrischer Anschluss Micropilot NMR81 6.1.7 Anschluss des "Analog I/O"-Moduls für passive Nutzung • Bei der passiven Nutzung muss die Versorgungsspannung für die Kommunikations- leitung von einer externen Quelle bereitgestellt werden. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul eingesetzt werden soll;...
  • Seite 39 Micropilot NMR81 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER – A0027934  12 Passive Nutzung des Analog I/O-Moduls im HART-Master-Modus Energieversorgung Bis zu 6 externe Geräte mit HART-Signalausgang Endress+Hauser...
  • Seite 40 Elektrischer Anschluss Micropilot NMR81 6.1.8 Anschluss des "Analog I/O"-Moduls für aktive Nutzung • Bei der aktiven Nutzung wird die Versorgungsspannung für die Kommunikationslei- tung vom Gerät selbst bereitgestellt. Es ist keine externe Spannungsversorgung erforderlich. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul eingesetzt werden soll;...
  • Seite 41 Micropilot NMR81 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER A0027936  15 Aktive Nutzung des Analog I/O-Moduls im HART-Master-Modus Bis zu 6 externe Geräte mit HART-Signalausgang Die maximale Stromaufnahme für das angeschlossene HART-Gerät beträgt 24 mA (d. h. 4 mA pro Gerät, wenn 6 Geräte angeschlossen sind).
  • Seite 42 Elektrischer Anschluss Micropilot NMR81 6.1.10 Klemmen des Digital I/O-Moduls 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  16 Bezeichnung der Digitaleingänge oder -ausgänge (Beispiele) • Jedes Digital I/O-Modul stellt zwei Digitaleingänge oder -ausgänge bereit.
  • Seite 43 Micropilot NMR81 Elektrischer Anschluss Anschlussbedingungen 6.2.1 Kabelspezifikation Klemmen Aderquerschnitt 0,2 … 2,5 mm (24 … 13 AWG) Für Anschlüsse mit folgender Funktion: Signalleitung und Spannungsversorgung • Federklemmen (NMx8x-xx1...) • Schraubklemmen (NMx8x-xx2...) Aderquerschnitt max. 2,5 mm (13 AWG) Für Anschlüsse mit folgender Funktion: Erdungsklemme im Anschlussklemmenraum Aderquerschnitt max.
  • Seite 44 Elektrischer Anschluss Micropilot NMR81 Schutzart sicherstellen Um die angegebene Schutzart sicherzustellen, ist nach dem elektrischen Anschluss wie folgt vorzugehen: 1. Sicherstellen, dass die Gehäusedichtungen sauber und korrekt angebracht sind. Die Dichtungen bei Bedarf trocknen, reinigen oder austauschen. 2. Alle Gehäuseschrauben und Schraubenabdeckungen festziehen.
  • Seite 45 Micropilot NMR81 Bedienung Bedienung Übersicht über die Bedienoptionen Das Gerät wird über ein Bedienmenü →  46 bedient. Dieses Menü kann über folgende Schnittstellen aufgerufen werden: • Das Anzeige- und Bedienmodul am Gerät oder das abgesetzte Anzeige- und Bedienmo- dul DKX001 (→  47).
  • Seite 46 Bedienung Micropilot NMR81 Aufbau und Funktionsweise des Bedienmenüs Menü Untermenü / Bedeutung Parameter Betrieb Füllstand Zeigt die gemessenen und berechneten Füll- standswerte an. Temperatur Zeigt die gemessenen und berechneten Tempera- turwerte an. Dichte Zeigt die gemessenen und berechneten Dichte- werte an.
  • Seite 47 Micropilot NMR81 Bedienung Zugriff auf das Bedienmenü über das Vor-Ort- Anzeige- und -Bedienmodul oder über das abgesetzte Anzeige- und Bedienmodul • Die Bedienung erfolgt über das abgesetzte Anzeige- und Bedienmodul DKX001 (→  24) oder äquivalent über das Vor-Ort-Anzeige- und -Bedienmodul am Gerät.
  • Seite 48 Bedienung Micropilot NMR81 7.3.2 Standardanzeige (Messwertanzeige) X X X X X X X 4841.00 A0028317  18 Typische Standardanzeige (Messwertanzeige) Anzeigemodul Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte Anzeigebereich für Messwert und Statussymbole Statussymbol für Messwert Statussymbole Symbol Bedeutung "Ausfall" Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
  • Seite 49 Micropilot NMR81 Bedienung Symbol 1 Symbol 2 Messwert P1 (unten) A0028141 A0028151 P2 (Mitte) A0028142 A0028151 P3 (oben) A0028146 A0028151 GP 1 Wert Wird für ein externes Gerät verwendet. A0027992 A0028141 GP 2 Wert Wird für ein externes Gerät verwendet.
  • Seite 50 Bedienung Micropilot NMR81 Bedeutung der Tasten in der Standardansicht Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Öffnet das Bedienmenü. • Tastendruck von 2 s: Öffnet das Kontextmenü: • Füllstand (sichtbar, wenn die Tastensperre inaktiv ist): Zeigt die gemessenen Füllstände. • Tastensperre ein (sichtbar, wenn die Tastensperre inaktiv ist): A0028326 Aktiviert die Tastensperre.
  • Seite 51 Micropilot NMR81 Bedienung 7.3.3 Navigationsansicht 00215-1 /../Setup Tank level 5500.00 mm Mapping Advanced Setup A0045875  19 Navigationsansicht Aktuelles Untermenü oder Wizard Schnellzugriffscode Anzeigebereich für die Navigation Navigationssymbole Symbol Bedeutung Betrieb Erscheint: • im Hauptmenü neben der Option Betrieb A0011975 •...
  • Seite 52 Bedienung Micropilot NMR81 Bedeutung der Tasten in der Navigationsansicht Taste Bedeutung Minus-Taste Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0028324 Plus-Taste Bewegt in einer Auswahlliste den Markierungsbalken nach unten. A0028325 Enter-Taste • Kurzer Tastendruck: Öffnet das ausgewählte Menü, Untermenü oder den Parameter.
  • Seite 53 Micropilot NMR81 Bedienung 7.3.5 Zahleneditor A0028341  21 Zahleneditor auf dem Anzeigemodul Anzeigebereich des eingegebenen Werts Eingabemaske Symbol Bedeutung Auswahl der Zahlen von 0...9 … A0013998 Fügt Dezimaltrennzeichen an der Eingabeposition ein. A0016619 Fügt Minuszeichen an der Eingabeposition ein. –...
  • Seite 54 Bedienung Micropilot NMR81 7.3.6 Texteditor A0028342  22 Texteditor auf dem Anzeigemodul Anzeigebereich des eingegebenen Texts Eingabemaske Texteditorsymbole Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 •...
  • Seite 55 Micropilot NMR81 Bedienung Bedeutung der Tasten im Texteditor Taste Bedeutung Minus-Taste Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). A0028324 Plus-Taste Bewegt in der Eingabemaske den Markierungsbalken nach rechts (vor- wärts). A0028325 Enter-Taste • Kurzer Tastendruck: • Öffnet die gewählte Gruppe.
  • Seite 56 Bedienung Micropilot NMR81 7.3.8 Freigabecode und Benutzerrollen Bedeutung des Freigabecodes Es kann ein Freigabecode definiert werden, um zwischen folgenden Benutzerrollen zu unterscheiden: Benutzerrolle Definition Instandhalter • Kennt den Freigabecode. • Hat Schreibzugriff auf alle Parameter (ausgenommen Serviceparameter). Bediener • Kennt den Freigabecode nicht.
  • Seite 57 Micropilot NMR81 Bedienung 7.3.9 Schreibschutzschalter Das gesamte Bedienmenü kann über einen Hardwareschalter im Anschlussklemmenraum verriegelt werden. In diesem verriegelten Zustand können Parameter, die den eichpflichti- gen Verkehr betreffen, nur gelesen werden. 6 mm 2.5 Nm (1.84 lbf ft) A0028363 Das Anzeigemodul kann an der Flanke des Elektronikraums angebracht werden. Auf diese Weise ist der Verriegelungsschalter leichter zugänglich.
  • Seite 58 Bedienung Micropilot NMR81 A0033299  23 Versiegelung des Anschlussklemmenraumdeckels (oben) und der Ausrichtvorrichtung (unten) A0028381 Anzeige des Verriegelungszustands X X X X X X X 20.50 A0015870  24 Schreibschutzsymbol in der Kopfzeile der Anzeige Die Aktivierung des Schreibschutzes über den Verriegelungsschalter wird wie folgt ange- zeigt: •...
  • Seite 59 FieldCare A0023737  25 Bedienung über Serviceschnittstelle Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" und "CDI Communication FXA291" COM DTM Die Funktion "Speichern/Wiederherstellen" Nachdem die Gerätekonfiguration auf einem Computer gespeichert und im Gerät mit- hilfe der Funktion Speichern/Wiederherstellen von FieldCare wiederhergestellt wurde, muss das Gerät neu gestartet werden.
  • Seite 60 Bedienung Micropilot NMR81 7.5.2 Aufbau der Verbindung zwischen FieldCare und dem Gerät 1. Sicherstellen, dass der HART CommDTM NXA installiert ist, und bei Bedarf den DTM-Katalog aktualisieren. 2. Ein neues Projekt in FieldCare erstellen. A0028515 Ein neues Gerät hinzufügen: NXA HART Communication A0028516 Die Konfiguration des DTM öffnen und die erforderlichen Daten eingeben (IP-...
  • Seite 61 Micropilot NMR81 Bedienung A0028517 Im Kontextmenü Netzwerk erzeugen wählen.  Das Gerät wird erkannt und der DTM zugewiesen. A0032933  Das Gerät kann konfiguriert werden. Die Funktion "Speichern/Wiederherstellen" Nachdem die Gerätekonfiguration auf einem Computer gespeichert und im Gerät mit- hilfe der Funktion Speichern/Wiederherstellen von FieldCare wiederhergestellt wurde, muss das Gerät neu gestartet werden.
  • Seite 62 Systemintegration Micropilot NMR81 Systemintegration Übersicht über die DTM-Dateien (Device Type Manager) Es ist eine DTM-Datei (Device Type Manager) gemäß folgender Spezifikation erforderlich, um das Gerät über HART in FieldCare zu integrieren: Hersteller-ID 0x11 Gerätetyp (NMR8x) 0x112E HART-Spezifikation DD-Dateien Informationen und Dateien finden Sie unter: www.endress.com...
  • Seite 63 Micropilot NMR81 Inbetriebnahme Inbetriebnahme Auf die Tankmessung bezogene Begriffe A0029794  27 Auf die Radartankmessung bezogene Begriffe Messgerät-Referenzhöhe Leerabgleich Peilplatte Tank Luftraum Tankfüllstand Tank Referenzhöhe Distanz Referenz für Peilmessung Voreinstellungen 9.2.1 Anzeigesprache einstellen Anzeigesprache über das Display einstellen 1. In der Standardansicht (→  48) auf "E" drücken. Bei Bedarf Tastensperre aus im Kontextmenü...
  • Seite 64 Inbetriebnahme Micropilot NMR81 2. Die Anzeigesprache auswählen. Diese Einstellung wirkt sich nur auf die Sprache des Anzeigemoduls aus. Zum Einstel- len der Sprache im Bedientool wird die Funktion zur Spracheinstellung von FieldCare bzw. DeviceCare verwendet. 9.2.2 Echtzeituhr einstellen Echtzeituhr über das Anzeigemodul einstellen 1.
  • Seite 65 Micropilot NMR81 Inbetriebnahme Zu Datum einstellen wechseln und Confirm time wählen.  Die Echtzeituhr ist damit auf das aktuelle Datum und die aktuelle Uhrzeit einge- stellt. Endress+Hauser...
  • Seite 66 Inbetriebnahme Micropilot NMR81 Messgerät konfigurieren 9.3.1 Konfiguration der Füllstandsmessung Die ersten Parameter im Menü Setup dienen zur Konfiguration der Messung. Die nachfol- genden Abschnitte enthalten eine kurze Beschreibung. Eine detailliertere Erläuterung ist in der Beschreibung der Geräteparameter im Anhang →  136 zu finden.
  • Seite 67 Micropilot NMR81 Inbetriebnahme Störechoausblendung auf der Vor-Ort-Anzeige Navigationspfad: Setup → Ausblendung Welche Bedeutung die einzelnen Parameter in diesem Wizard haben, kann der Tabelle oben entnommen werden. Peiltabelle Die Peiltabelle dient dazu, die Füllstandsmesswerte mithilfe von unabhängig vorgenom- menen manuellen Peilmessungen zu korrigieren. Insbesondere wird die Peiltabelle ver- wendet, um das Füllstandsmessgerät an die spezifischen Anwendungsbedingungen –...
  • Seite 68 Inbetriebnahme Micropilot NMR81 Konfiguration der Anwendung zur Tankstandmessung Konfiguration der Eingänge: Beschreibung HART-Eingänge →  69 NMT532/539/81, angeschlossen über HART →  71 4-20mA-Eingänge →  73 RTD Eingang →  74 Digitaleingänge →  76 Konfiguration der Datenverarbeitung im Gerät: Beschreibung Eingangswerte mit Tankvariablen verknüpfen...
  • Seite 69 Micropilot NMR81 Inbetriebnahme 9.4.1 Konfiguration der HART-Eingänge Verschaltung und Adressierung von HART-Geräten 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032955  28 Mögliche Anschlüsse für HART-Loops Analog I/O-Modul in Slot B (Verfügbarkeit abhängig von Geräteausführung →...
  • Seite 70 Inbetriebnahme Micropilot NMR81 Messwerttyp definieren Diese Einstellung kann für einen angeschlossenen Prothermo NMT53x und NMT8x übersprungen werden, da der Micropilot NMR8x in diesem Fall den Messwerttyp automatisch erkennt. • Die Messwerte können nur dann im System verwendet werden, wenn die Einheit der zugewiesenen HART-Variablen zum Messwerttyp passt.
  • Seite 71 Micropilot NMR81 Inbetriebnahme 9.4.2 Konfiguration eines angeschlossenen Prothermo- Temperaturtransmitters Wenn ein Prothermo NMT532-, NMT539- oder NMT8x-Temperaturtransmitter über HART angeschlossen wird, kann er wie folgt konfiguriert werden: 1. Navigieren zu: Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfiguration;...
  • Seite 72 Inbetriebnahme Micropilot NMR81 A0047111  30 Prothermo NMT8x: Abstand zwischen dem physischen Ende der Sonde und dem Nullfüllstandswert Abstand zwischen dem physischen Ende der Sonde und dem Nullfüllstandswert im Tank (Tankboden oder Referenzpeilplatte). Zur Konfiguration eines Prothermo NMT8x: Zu Boden Punkt navigieren und den Abstand zwischen dem physischen Ende der Sonde und dem Nullpunkt des Füll-...
  • Seite 73 Micropilot NMR81 Inbetriebnahme 9.4.3 Konfiguration der 4-20mA-Eingänge 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  31 Mögliche Positionen der Analog I/O-Module, die als 4-20mA-Eingang verwendet werden können. Der Bestellcode des Geräts legt fest, welches dieser Module tatsächlich vorhanden ist →...
  • Seite 74 Inbetriebnahme Micropilot NMR81 9.4.4 Konfiguration eines angeschlossenen RTD 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8...
  • Seite 75 Micropilot NMR81 Inbetriebnahme A0042773 Peilplatte Fühler Position (→  155) Zu Fühler Position (→  155) wechseln und die Einbaulage des RTD angeben (gemessen ab der Peilplatte).  Dieser Parameter legt zusammen mit dem gemessenen Füllstand fest, ob sich die gemessene Temperatur auf das Produkt oder die Gasphase bezieht.
  • Seite 76 Inbetriebnahme Micropilot NMR81 9.4.5 Konfiguration der Digitaleingänge 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  35 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der digi- talen Eingangsmodule fest →...
  • Seite 77 Micropilot NMR81 Inbetriebnahme Dieser Parameter legt fest, wie der Status des externen Switch durch den internen Status des Digital I/O-Moduls wiedergegeben wird: Status des externen Switch Interner Status des Digital I/O-Moduls Kontakt Typ = Schließer Kontakt Typ = Öffner Geöffnet...
  • Seite 78 Inbetriebnahme Micropilot NMR81 9.4.7 Tankberechnung: Direkte Füllstandsmessung Ist keine Tankberechnung konfiguriert, werden Füllstand und Temperatur direkt gemes- sen. A0029255 Direkte Füllstandsmessung (ohne Temperatur) Direkte Füllstands- und Temperaturmessung Füllstandsmessgerät Zum Lagerhaltungssystem Temperaturtransmitter ‣ Wenn ein Temperaturtransmitter angeschlossen ist: Navigieren zu: "Setup → Flüssigkeitstemperatur Quelle" und angeben, von welchem Gerät die Temperatur bezogen wird.
  • Seite 79 Micropilot NMR81 Inbetriebnahme 9.4.8 Tankberechnung: Hybrides Tankmesssystem (HTMS) Das hybride Tankmesssystem (HTMS) nutzt Füllstands- und Druckmessungen, um die Messstoffdichte zu berechnen. In nicht atmosphärischen (d. h. druckbeaufschlagten) Tanks empfiehlt es sich, den Modus HTMS P1+P3 zu nutzen. In diesem Fall werden zwei Drucksensoren benötigt.
  • Seite 80 Inbetriebnahme Micropilot NMR81 9.4.9 Tankberechnung: Hydrostatische Tankdeformation (HyTD) Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt. Die Kompensation basiert auf einer linearen Annäherung, die ermittelt wurde, indem manuelle Messungen bei verschiedenen...
  • Seite 81 Micropilot NMR81 Inbetriebnahme 9.4.10 Tankberechnung: Korrektur der Tankwandtemperatur (CTSh) CTSh (Korrektur für die temperaturbedingte Ausdehnung der Tankwand) kompensiert die Auswirkungen auf die Messgerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen" oder den "bedeckten" Teil der Tankwand oder des Schwallrohrs betreffen.
  • Seite 82 Inbetriebnahme Micropilot NMR81 Die Gasphasenkorrektur für Flüssiggas (CLG) wird im Untermenü CLG konfiguriert. Navigationspfad: Setup → Erweitertes Setup → Applikation → Tank Berechnungen → CLG Konfiguration der Gasphasenkorrektur für Flüssiggas (CLG) 1. Navigieren zu Setup → Erweitertes Setup → Applikation → Tank Berechnungen →...
  • Seite 83 Micropilot NMR81 Inbetriebnahme LRC mit Referenzfüllstand Das Radarmessgerät vergleicht seinen eigenen Füllstandswert mit dem Füllstandswert eines anderen Füllstandsmessgeräts (z. B. Proservo NMS8x). Basierend auf einem konfigu- rierbaren Abweichungswert (Parameter Erlaubte Differenz) wird eine kontinuierliche Prüfung vorgenommen. A0053872  37 Anwendungsbeispiel mit Proservo NMS8x Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert...
  • Seite 84 Inbetriebnahme Micropilot NMR81 Zu Parameter LRC Modus wechseln und Option Vergleiche mit Füllstandsgerät wählen. 3. Zu Parameter Erlaubte Differenz wechseln, und den Wert für die zulässige Differenz zwischen Tankfüllstand und Referenz festlegen. 4. Zu Parameter Prüfungsfehlerschwelle wechseln und eingeben, wie viele Fehler zulässig sind, bevor ein Alarm ausgegeben wird.
  • Seite 85 Micropilot NMR81 Inbetriebnahme A0053871  38 Anwendungsbeispiel mit festem Referenzpunkt am Ende des Schwallrohrs Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert Referenzwert: Distanz von Radar-Füllstandsmessgerät bis zum Objekt, das am Schwallrohr angebracht ist Obere Abweichungsgrenze Radar-Füllstandsmessgerät mit konfiguriertem Abweichungswert "a" für Parameter "Erlaubte Differenz"...
  • Seite 86 Inbetriebnahme Micropilot NMR81 schalter aktiviert oder deaktiviert wird. Der gemessene Füllstand sollte innerhalb einer konfigurierbaren Abweichung liegen. A0053873  39 Anwendungsbeispiel mit Füllstandsgrenzschalter Die untere Grenze des Abweichungswerts "a", wie im Radar-Füllstandsmessgerät konfiguriert Referenzwert: Der Schaltpunkt eines eingebauten Füllstandsgrenzschalters stellt den Referenzwert für die...
  • Seite 87 Micropilot NMR81 Inbetriebnahme Zu Parameter LRC Modus wechseln und Option Vergleiche mit Füllstandsschalter wählen. 3. Zu Parameter Erlaubte Differenz wechseln, und den Wert für die zulässige Differenz zwischen Tankfüllstand und Referenz festlegen. 4. Zu Parameter Referenzschalterquelle wechseln und die Quelle für den Referenz- schalter auswählen.
  • Seite 88 Inbetriebnahme Micropilot NMR81 9.4.13 Konfiguration der Alarme (Grenzwertauswertung) Es kann für bis zu 4 Tankvariablen eine Grenzwertauswertung konfiguriert werden. Die Grenzwertauswertung gibt einen Alarm aus, sobald der Wert den oberen oder unteren Grenzwert über- bzw. unterschreitet. Die Grenzwerte können vom Benutzer definiert wer- den.
  • Seite 89 Micropilot NMR81 Inbetriebnahme 9.4.14 Konfiguration des 4-20mA-Eingangs 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  41 Mögliche Positionen der Analog I/O-Module, die als 4-20mA-Ausgang verwendet werden können. Der Bestellcode des Geräts legt fest, welches dieser Module tatsächlich vorhanden ist →...
  • Seite 90 Inbetriebnahme Micropilot NMR81 9.4.15 Konfiguration des HART-Slave + 4 … 20 mA-Ausgangs Wenn Betriebsart = HART Slave+4..20mA Ausgang für ein Analog I/O-Modul ausge- wählt wurde, dann arbeitet das Modul als HART-Slave, der bis zu vier HART-Variablen an einen HART-Master sendet.
  • Seite 91 Micropilot NMR81 Inbetriebnahme Nach dem Hochfahren des Geräts und solange die zugewiesene Tankvariable noch nicht zur Verfügung steht, geht der Ausgangsstrom vom definierten Fehlerwert aus. PV mA Auswahl hat keinen Einfluss auf den Ausgangsstrom an den Klemmen des Analog I/O-Moduls. Er definiert nur, ob der Wert dieses Stroms Teil der HART-Aus- gabe ist oder nicht.
  • Seite 92 Inbetriebnahme Micropilot NMR81 9.4.17 Konfiguration des V1-Ausgangs 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  45 Mögliche Positionen der V1-Module (Beispiele); diese Module können je nach Geräteausführung auch in den Slots B oder C sitzen →  25.
  • Seite 93 Micropilot NMR81 Inbetriebnahme 9.4.19 Konfiguration der Digitalausgänge 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  47 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der Digi- tal I/O-Module fest →...
  • Seite 94 Inbetriebnahme Micropilot NMR81 • Status des Alarms Schaltzustand des Digitalausgangs • Interner Status des Digitaleingangs Kontakt Typ = Schließer Kontakt Typ = Öffner Inaktiv Geöffnet Geschlossen Aktiv Geschlossen Geöffnet • Für SIL-Anwendungen wird der Kontakt Typ vom Gerät automatisch auf Öffner eingestellt, wenn der Vorgang der SIL-Bestätigung gestartet wird.
  • Seite 95 Micropilot NMR81 Bedienung Bedienung 10.1 Verriegelungsstatus des Geräts ablesen Je nach Verriegelungsstatus des Geräts können einige Funktionen gesperrt sein. Der aktu- elle Verriegelungsstatus wird hier angezeigt: Setup → Erweitertes Setup → Status Verriege- lung. Die nachfolgende Tabelle führt die verschiedenen Verriegelungszustände auf:...
  • Seite 96 Diagnose und Störungsbehebung Micropilot NMR81 Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebung 11.1.1 Allgemeine Fehler Fehler Mögliche Ursache Abhilfemaßnahme Gerät reagiert nicht. Versorgungsspannung liegt nicht an. Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
  • Seite 97 Micropilot NMR81 Diagnose und Störungsbehebung 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
  • Seite 98 Diagnose und Störungsbehebung Micropilot NMR81 Diagnoseereignis und Ereignistext Der Fehler kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ↓...
  • Seite 99 Micropilot NMR81 Diagnose und Störungsbehebung 11.2.2 Abhilfemaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Supply voltage Menu Diagnostic list Diagnostics 1 S801 Supply voltage Diagnostics 2 Diagnostics 3 Supply voltage...
  • Seite 100 Diagnose und Störungsbehebung Micropilot NMR81 11.3 Diagnoseinformationen in FieldCare Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Device name: Xxxxxxx Mass flow: kg/h 12.34 Device tag: Xxxxxxx Volume flow: 12.34 m /h ³...
  • Seite 101 Micropilot NMR81 Diagnose und Störungsbehebung 11.3.2 Abhilfemaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Abhilfe- maßnahmen zur Verfügung: • Auf der Startseite Abhilfemaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Abhilfemaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
  • Seite 102 Diagnose und Störungsbehebung Micropilot NMR81 11.4 Übersicht über die Diagnosemeldungen Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sensor inkompatibel Fehler 1. Gerät neu starten Alarm 2. Service kontaktieren Detektor Fehler 1. Gerät neu starten Alarm 2.
  • Seite 103 Micropilot NMR81 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Distanz Verdränger ungültig 1. Kalibriere Sensor Alarm 2. Neustart Gerät 3. Sensorelektronik austauschen Sensor Kommunikation 1. Prüfe Verbindung zur Sensor- Alarm elektronik 2. Gerät neu starten 3.
  • Seite 104 Diagnose und Störungsbehebung Micropilot NMR81 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] AIO 1 … 2 Eingang nicht PV Quelle oder AIO Quelle Analog Warning HART kompatibel ändern. Simulation Fehlermodus Simulation ausschalten Alarm Simulation Diagnoseereignis Simulation ausschalten...
  • Seite 105 Micropilot NMR81 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Alarm 1 … 4 Quelle nicht Eingangsquelle ändern Warning mehr gültig AIO B1-3 Quelle ungültig Eingangsquelle ändern Warning CTSh 1. Gerätekonfiguration prüfen. Warning 2. Verkabelung prüfen.
  • Seite 106 Diagnose und Störungsbehebung Micropilot NMR81 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Kalibrierung nötig 1. Gewichtkalibrierung ausführen Alarm 2. Referenzkalibrierung ausfüh- 3. Trommelkalibrierung ausfüh- DIO B1-2 Quelle nicht mehr Eingangsquelle ändern Warning gültig DIO B3-4 Quelle nicht mehr Eingangsquelle ändern...
  • Seite 107 Micropilot NMR81 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Echo verloren 1. Prozesswert prüfen Warning 2. Applikation prüfen 3. Sensor prüfen In Sicherheitsdistanz 1. Füllstand prüfen Warning 2. Sicherheitsdistanz prüfen 3. Selbsthaltung zurücksetzen...
  • Seite 108 Diagnose und Störungsbehebung Micropilot NMR81 11.5 Diagnoseliste Im Untermenü Diagnoseliste können bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt werden. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Navigationspfad Diagnose → Diagnoseliste Abhilfemaßnahmen aufrufen und schließen 1.
  • Seite 109 Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 12.2 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
  • Seite 110 Allgemeine Informationen zu Reparaturen 13.1.1 Reparaturkonzept Das Endress+Hauser Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser Service oder speziell geschulte Kunden durch- geführt werden können. Ersatzteile sind in passenden Kits erhältlich. Sie enthalten außerdem alle für den Aus- tausch erforderlichen Anweisungen.
  • Seite 111 Wenn vorhanden, steht auch die dazugehörige Einbauanleitung zum Download zur Verfügung. 13.3 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen an. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. 13.4 Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein.
  • Seite 112 Zubehör Micropilot NMR81 Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Wetterschutzhaube 361.6 (14.2) A0028019  50 Wetterschutzhaube; Maße: mm (in) Werkstoffe • Schutzhaube und Montagebügel Werkstoff 316L (1.4404) • Schrauben und Unterlegscheiben Werkstoff • Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden: Bestellmerkmal 620 "Zubehör beigelegt", Option PA "Wetterschutzhaube"...
  • Seite 113 Micropilot NMR81 Zubehör 14.1.2 Anpassbare Dichtung ød øD A0027787  51 Anpassbare Dichtung, um das Gerät um ±8 ° auszurichten 71285499 71285501 71285503 DN50 PN10-40 DN80 PM10-40 ASME 3" 150lbs ASME 2" 150lbs JIS 80A 10K JIS 50A 10K 100 mm (3,9 in)
  • Seite 114 Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle Für Einzelheiten: Dokument "Technische Information" TI00404F Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops Bestellnummer: 51516983 Für Einzelheiten: Dokument "Technische Information" TI00405C DeviceCare SFE100 Konfigurationswerkzeug für HART-, PROFIBUS- und FOUNDATION Fieldbus-Feldgeräte...
  • Seite 115 Micropilot NMR81 Zubehör 14.4 Systemkomponenten RIA15 Kompakter Prozessanzeiger mit sehr geringem Spannungsabfall für den universellen Ein- satz, um 4...20 mA-/HART-Signale anzuzeigen. Technische Information TI01043K Tankvision Tank Scanner NXA820 / Tankvision Data Concentrator NXA821 / Tankvi- sion Host Link NXA822 Lagerhaltungssystem mit vollständig integrierter Software für die Bedienung über einen standardmäßigen Web-Browser.
  • Seite 116 Bedienmenü Micropilot NMR81 Bedienmenü • : Navigationspfad für Bedienmodul am Gerät • : Navigationspfad für Bedientool (z. B. FieldCare) • : Parameter kann über die Software-Verriegelung gesperrt werden 15.1 Übersicht über das Bedienmenü • Dieses Kapitel führt die Parameter der folgenden Menüs auf: •...
  • Seite 117 Micropilot NMR81 Bedienmenü Flüssigkeitstemperatur →  129 →  129 Gas Temperatur ‣ NMT Element Werte →  129 ‣ Element Temperatur →  130 Element Temperatur 1 … 24 →  130 ‣ Element Position →  130 Element Position 1 … 24 →...
  • Seite 118 Bedienmenü Micropilot NMR81  Setup →  136 Messstellenkennzeichnung →  136 →  136 Einheiten Voreinstellung Leerabgleich →  137 Tank Referenzhöhe →  137 Tankfüllstand →  126 →  138 Füllstand setzen Bestätigung Distanz →  138 Aktuelle Ausblendung →...
  • Seite 119 Micropilot NMR81 Bedienmenü RTD Fühler Typ →  151 →  152 RTD verbundener Typ Prozesswert →  153 Prozessvariable →  153 0 % Wert →  153 100 % Wert →  154 Eingangs Wert →  154 Minimale Fühler Temperatur...
  • Seite 120 Bedienmenü Micropilot NMR81 AI 0% Wert →  163 AI 100% Wert →  163 →  164 Fehler Ereignis Typ Prozesswert →  164 Eingangswert in mA →  164 Eingangswert in Prozent →  165 →  165 Dämpfungsfaktor...
  • Seite 121 Micropilot NMR81 Bedienmenü ‣ V1 Eingang Quellenauswahl →  179 ‣ →  181 WM550 input selector ‣ HART Ausgang →  183 ‣ Konfiguration →  183 ‣ Information →  191 ‣ Applikation →  193 ‣ Grundabgleich →...
  • Seite 122 Bedienmenü Micropilot NMR81 ‣ Sensorkonfiguration →  243 ‣ Information →  243 →  243 Signalqualität Absolute Echoamplitude →  243 Relative Echoamplitude →  243 Distanz →  141 ‣ →  245 Echoverfolgung Auswertemodus →  245 Historie rückgesetzt...
  • Seite 123 Micropilot NMR81 Bedienmenü Druckeinheit →  254 →  254 Temperatureinheit Dichteeinheit →  254 ‣ Datum / Zeit →  256 Datum/Zeit →  256 Datum einstellen →  256 Jahr →  256 Monat →  257 →  257 Stunde →...
  • Seite 124 Bedienmenü Micropilot NMR81 ‣ Diagnoseliste →  265 Diagnose 1 … 5 →  265 →  265 Zeitstempel 1 … 5 ‣ Geräteinformation →  266 Messstellenkennzeichnung →  266 Seriennummer →  266 →  266 Firmware-Version Firmware CRC →...
  • Seite 125 Micropilot NMR81 Bedienmenü Füllstandsignal →  272 →  273 Nahbereich ‣ →  274 ‣ LRC 1 … 2 →  274 LRC Modus →  274 Erlaubte Differenz →  274 Prüfungsfehlerschwelle →  275 Referenzfüllstandsquelle →  275 Referenzschalterquelle →...
  • Seite 126 Bedienmenü Micropilot NMR81 Navigation  Betrieb Offset Standby Distanz Navigation  Betrieb → Offset Distanz Beschreibung Bestimmt die Distanz von der aktuellen Position im Tank, an der der Verdränger während des Messbefehls "offset standby" auf den Füllstand wartet. Eingabe 0 … 999 999,9 mm...
  • Seite 127 Micropilot NMR81 Bedienmenü Füllstand Prozent Navigation  Betrieb → Füllstand → Füllst. Prozent Beschreibung Zeigt den Füllstand als prozentualen Anteil vom gesamten Messbereich. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Tank Luftraum Navigation  Betrieb → Füllstand → Luftraum Beschreibung Zeigt den verbleibenden Leerraum im Tank.
  • Seite 128 Bedienmenü Micropilot NMR81 Untere Trennschicht Navigation  Betrieb → Füllstand → Unt. Trennsch. Beschreibung Gemessene Distanz zwischen unterer Trennschicht und Nullpunkt (Tankbd. / Bezugspl.). Wert wird aktualisiert, wenn Gerät gültigen Messwert generiert. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Wasserfüllstand Navigation  Betrieb → Füllstand → Wasserfüllstand Beschreibung Zeigt Höhe des Bodenwassers an.
  • Seite 129 Micropilot NMR81 Bedienmenü 15.2.2 Untermenü "Temperatur" Navigation  Betrieb → Temperatur Luft Temperatur Navigation  Betrieb → Temperatur → Luft Temperatur Beschreibung Zeigt die Lufttemperatur. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Flüssigkeitstemperatur Navigation  Betrieb → Temperatur → Flüssig Temp. Beschreibung Zeigt mittlere Temperatur oder Punkttemperatur der gemessenen Flüssigkeit.
  • Seite 130 Bedienmenü Micropilot NMR81 Navigation  Betrieb → Temperatur → NMT Element Wert Untermenü "Element Temperatur" Navigation  Betrieb → Temperatur → NMT Element Wert → Element Temp. Element Temperatur 1 … 24 Navigation  Betrieb → Temperatur → NMT Element Wert → Element Temp. → Element Temp 1 …...
  • Seite 131 Micropilot NMR81 Bedienmenü 15.2.3 Untermenü "Dichte" Navigation  Betrieb → Dichte Beobachtete Dichte Navigation  Betrieb → Dichte → Beobacht. Dichte Beschreibung Berechnete Dichte des Produkts. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Dieser Wert wird anhand verschiedener Messgrößen berechnet, abhängig von der ausgewählten Berechnungsmethode.
  • Seite 132 Bedienmenü Micropilot NMR81 Luft Dichte  Navigation  Betrieb → Dichte → Luft Dichte Beschreibung Bestimmt die Dichte der Atmosphäre außerhalb des Tanks. Eingabe 0,0 … 500,0 kg/m³ Werkseinstellung 1,2 kg/m³ Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Obere Dichte, Messwert Navigation ...
  • Seite 133 Micropilot NMR81 Bedienmenü 15.2.4 Untermenü "Druck" Navigation  Betrieb → Druck P1 (unten) Navigation  Betrieb → Druck → P1 (unten) Beschreibung Zeigt den Druck am unteren Transmitter. Zusätzliche Information Lesezugriff Bediener Schreibzugriff P3 (oben) Navigation  Betrieb → Druck → P3 (oben) Beschreibung Zeigt den Druck (P3) am oberen Transmitter.
  • Seite 134 Bedienmenü Micropilot NMR81 15.2.5 Untermenü "GP Werte" Navigation  Betrieb → GP Werte GP 1 … 4 Name  Navigation  Betrieb → GP Werte → GP 1 Name Beschreibung Legt das Label für den zugehörigen GP-Wert fest. Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (15)
  • Seite 135 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff GP Value 4 Navigation  Betrieb → GP Werte → GP Value 4 Beschreibung Zeigt an, welcher Wert als General Purpose Wert benützt wird. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
  • Seite 136 Bedienmenü Micropilot NMR81 15.3 Menü "Setup" Navigation  Setup Messstellenkennzeichnung  Navigation  Setup → Messstellenkenn. Beschreibung Eine eindeutige Bezeichnung für die Messstelle eingeben, um sie innerhalb der Anlage schnell identifizieren zu können. Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (32)
  • Seite 137 Micropilot NMR81 Bedienmenü Leerabgleich  Navigation  Setup → Leerabgleich Beschreibung Abstand vom Referenzpunkt zum Nullpunkt (Tankboden oder Bezugsplatte). Eingabe 0 … 10 000 000 mm Werkseinstellung Abhängig von der Geräteversion Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Der Referenzpunkt ist die untere Kante des Geräteflansches.
  • Seite 138 Bedienmenü Micropilot NMR81 Füllstand setzen  Navigation  Setup → Füllstand setzen Beschreibung Wenn der gemessene Füllstand nicht mit dem Wert aus einer Handpeilung übereinstimmt: Richtigen Wert hier eingeben. Eingabe 0 … 10 000 000 mm Werkseinstellung 0 mm Zusätzliche Information...
  • Seite 139 Micropilot NMR81 Bedienmenü Bedeutung der Optionen • Distanz Ok Zu wählen, wenn die gemessene und die tatsächliche Distanz übereinstimmen. Das Gerät nimmt eine Ausblendung vor. • Distanz unbekannt Zu wählen, wenn die tatsächliche Distanz unbekannt ist. In diesem Fall wird keine Aus- blendung aufgenommen.
  • Seite 140 Bedienmenü Micropilot NMR81 Ende Ausblendung  Navigation  Setup → Ende Ausblendung Voraussetzung Bestätigung Distanz (→  138) = Manuelle Map-Aufnahme Beschreibung Bestimmt, bis zu welcher Distanz die neue Ausblendung aufgenommen werden soll. Hinweis: Stellen Sie sicher, dass das Füllstandsignal nicht ausgeblendet wird.
  • Seite 141 Micropilot NMR81 Bedienmenü • Werksausblendung Es wird die im ROM des Gerätes gespeicherte Werksausblendung wird verwendet. • Teilausbl. löschen Die Ausblendungskurve wird bis Ende Ausblendung (→  140) gelöscht. • Überlappung stoppen Stoppt die Überlagerung der Ausblendung. Distanz Navigation  Setup → Distanz Beschreibung Abstand von Unterkante des Flansches oder Einschraubstücks zur Produktoberfläche.
  • Seite 142 Bedienmenü Micropilot NMR81 15.3.1 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitert. Setup Status Verriegelung Navigation  Setup → Erweitert. Setup → Status Verrieg. Beschreibung Zeigt die Verriegelungsart. "Hardware-verriegelt" (HW) Das Gerät ist durch den "WP"-Schalter auf dem Hauptelektronikmodul verriegelt. Zum Ent- riegeln den Schalter in die Position "OFF"...
  • Seite 143 Micropilot NMR81 Bedienmenü Untermenü "Ein/Ausgang" Navigation  Setup → Erweitert. Setup → Ein/Ausgang Untermenü "HART Geräte" Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte Geräteanzahl Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → Geräteanzahl Beschreibung Zeigt Anzahl der Geräte am HART-Bus.
  • Seite 144 Bedienmenü Micropilot NMR81 Untermenü "HART Device(s)" Für jeden im HART-Loop vorhandenen HART-Slave gibt es ein Untermenü HART Device(s). Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) Gerätename Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) →...
  • Seite 145 Micropilot NMR81 Bedienmenü Betriebsart  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Betriebsart Voraussetzung Nicht verfügbar, wenn das HART-Gerät ein Prothermo NMT ist. Beschreibung Auswahl Betriebsmodus PV only oder PV, SV, TV, QV. Definiert welche Werte beim ange- schlossenen HART Gerät abgefragt werden.
  • Seite 146 Bedienmenü Micropilot NMR81 • --- • Kein Einfluss (N) • --- Werkseinstellung #blank# ( HART PV - Bezeichnung ist geräteabhängig) Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) → #blank# Beschreibung Zeigt die erste HART-Variable (PV).
  • Seite 147 Micropilot NMR81 Bedienmenü #blank# (HART QV - Bezeichnung ist geräteabhängig) Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) → #blank# Voraussetzung Für HART-Geräte, bei denen es sich nicht um einen NMT handelt: Betriebsart (→  145) = PV,SV,TV &...
  • Seite 148 Bedienmenü Micropilot NMR81 Auswahl • Kein Wert • Erster Messwert (PV) • Zweiter Messwert (SV) • Dritter Messwert (TV) • Vierter Messwert (QV) Werkseinstellung Kein Wert Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ausgang Temperatur  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Aus- gang Temper.
  • Seite 149 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ausgang Füllstand  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Aus- gang Füllst. Voraussetzung Nicht verfügbar für den Micropilot S FMR5xx, Prothermo NMT53x und den Prothermo NMT8x.
  • Seite 150 Bedienmenü Micropilot NMR81 Assistent "Gerät vergessen" Lesezugriff Instandhalter Dieses Untermenü ist nur sichtbar bei Geräteanzahl (→  143) ≥ 1. Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → Gerät vergessen Gerät vergessen  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → HART Geräte → Gerät vergessen →...
  • Seite 151 Micropilot NMR81 Bedienmenü Untermenü "Analog IP" Für jedes Analog I/O-Modul des Geräts gibt es ein Untermenü Analog IP. Dieses Untermenü bezieht sich auf die Klemmen 4 bis 8 dieses Moduls (Analogeingang). Sie werden primär für den Anschluss eines RTD verwendet. Für die Klemmen 1 bis 3 (Analogeingang oder -ausgang) siehe →...
  • Seite 152 Bedienmenü Micropilot NMR81 Auswahl • Cu50 (w=1.428, GOST) • Cu53 (w=1.426, GOST) • Cu90; 0°C (w=1.4274, GOST) • Cu100; 25°C (w=1.4274, GOST) • Cu100; 0°C(w=1.4274, GOST) • Pt46 (w=1.391, GOST) • Pt50 (w=1.391, GOST) • Pt100(385) (a=0.00385, IEC751) • Pt100(389) (a=0.00389, Canadian) •...
  • Seite 153 Micropilot NMR81 Bedienmenü Auswahl • 4 Draht RTD Verbindung • 2 Draht RTD Verbindung • 3 Draht RTD Verbindung Werkseinstellung 4 Draht RTD Verbindung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Prozesswert Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog IP → Prozesswert Voraussetzung Betriebsart (→...
  • Seite 154 Bedienmenü Micropilot NMR81 Beschreibung Bestimmt den Wert, der durch einen Strom von 4mA dargestellt wird. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter 100 % Wert  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog IP → 100 % Wert Voraussetzung Betriebsart (→...
  • Seite 155 Micropilot NMR81 Bedienmenü Eingabe –213 … 927 °C Werkseinstellung –100 °C Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Maximale Fühler Temperatur  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog IP → Max Fühler Temp. Voraussetzung Betriebsart (→  151) = RTD Temperatur Eingang Beschreibung Maximale zulässige Temperatur der angeschlossenen Sonde.
  • Seite 156 Bedienmenü Micropilot NMR81 Dämpfungsfaktor  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog IP → Dämpfungsfaktor Voraussetzung Betriebsart (→  151) ≠ Deaktiviert Beschreibung Bestimmt die Dämpfungskonstante (in Sekunden). Eingabe 0 … 999,9 s Werkseinstellung Zusätzliche Information Lesezugriff...
  • Seite 157 Micropilot NMR81 Bedienmenü Untermenü "Analog I/O" Für jedes Analog I/O-Modul des Geräts gibt es ein Untermenü Analog I/O. Dieses Untermenü bezieht sich auf die Klemmen 1 bis 3 dieses Moduls (ein Analogeingang oder -ausgang). Für die Klemmen 4 bis 8 (immer ein Analogeingang) siehe →  151.
  • Seite 158 Bedienmenü Micropilot NMR81 Betriebsart (→  157) Signalrichtung Signalart 4..20mA Ausgang Ausgabe an übergeordnete Einheit Analog (4...20 mA) HART Slave+4..20mA Ausgang Ausgabe an übergeordnete Einheit • Analog (4...20 mA) • HART Abhängig von den verwendeten Klemmen wird das Analog I/O-Modul im passiven oder aktiven Modus verwendet.
  • Seite 159 Micropilot NMR81 Bedienmenü Option Strombereich für Minimaler Unterer Oberer Alarm- Maximaler Prozessvariable Wert Alarm- signalpegel Wert signalpegel 4...20 mA US 3,9 … 20,8 mA 3,5 mA < 3,6 mA > 21,95 mA 22,0 mA (3.9...20.8 mA) Fester Stromwert Konstanter Strom, definiert im Parameter Fester Stromwert (→  159).
  • Seite 160 Bedienmenü Micropilot NMR81 • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) • GP 1 ... 4 Wert • AIO B1-3 Wert •...
  • Seite 161 Micropilot NMR81 Bedienmenü Fehlerwert  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → Fehlerwert Voraussetzung Fehlerverhalten (→  160) = Definierter Wert Beschreibung Bestimmt den Ausgangswert im Fehlerfall. Eingabe 3,4 … 22,6 mA Werkseinstellung 22 mA Zusätzliche Information...
  • Seite 162 Bedienmenü Micropilot NMR81 100 % Wert  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → 100 % Wert Voraussetzung • Betriebsart (→  157) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang • Strombereich (→  158) ≠ Fester Stromwert Beschreibung Wert, der einem Ausgangsstrom von 20mA entspricht.
  • Seite 163 Micropilot NMR81 Bedienmenü Prozessvariable  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → Prozessvariable Voraussetzung Betriebsart (→  157) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Bestimmt den Typ der Messgröße. Auswahl • Füllstand linearisiert •...
  • Seite 164 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fehler Ereignis Typ  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → Fehler Ereig.Typ Voraussetzung Betriebsart (→  157) ≠ Deaktiviert oder HART Master Beschreibung Definiert den Typ der Ereignismeldung bei einem Fehler im Analog I/O-Modul.
  • Seite 165 Micropilot NMR81 Bedienmenü Eingangswert in Prozent Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → Eingangswert % Voraussetzung Betriebsart (→  157) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Zeigt den Eingangswert in Prozent des gesamten Strombereichs 4...20mA.
  • Seite 166 Bedienmenü Micropilot NMR81 Erwartete SIL/WHG Kette Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Analog I/O → SIL/WHG Kette Voraussetzung • Betriebsart (→  157) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang • Das Gerät verfügt über SIL-Zulassung. Zusätzliche Information...
  • Seite 167 Micropilot NMR81 Bedienmenü Untermenü "Digital Xx-x" • Im Bedienmenü wird jeder Digitaleingang oder -ausgang durch den entsprechenden Slot im Anschlussklemmenraum und zwei Klemmen in diesem Slot bezeichnet. A1-2 bezeichnet z. B. die Klemmen 1 und 2 von Slot A. Das Gleiche gilt für die Slots B, C und D, wenn sie ein Digital I/O-Modul enthalten.
  • Seite 168 Bedienmenü Micropilot NMR81 Zusätzliche Information A0033028  55 Betriebsarten des Digital I/O-Moduls Eingang passiv Eingang aktiv Ausgang passiv Quelle Digitaleingang  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Digital Xx-x → Quelle Digital Voraussetzung Betriebsart (→  167) = Ausgang passiv Beschreibung Legt fest, welcher Gerätezustand über den Digitalausgang angezeigt wird.
  • Seite 169 Micropilot NMR81 Bedienmenü Eingangs Wert Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Digital Xx-x → Eingangs Wert Voraussetzung Betriebsart (→  167) = Option "Eingang passiv" oder Option "Eingang aktiv" Beschreibung Zeigt den digitalen Eingangswert. Zusätzliche Information Lesezugriff...
  • Seite 170 Bedienmenü Micropilot NMR81 A0028602  56 Die zwei Relais des Digitalausgangs 1/2 Die Relais 3/4 Die Klemmen des Digitaleingangs Der Schaltzustand dieser Relais wird durch den Parameter Ausgangs Simulation wie folgt definiert: Ausgangs Simulation Zustand Relais 1 Zustand Relais 2...
  • Seite 171 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Genutzt für SIL/WHG  Navigation  Setup → Erweitert. Setup → Ein/Ausgang → Digital Xx-x → Genutzt SIL/WHG Voraussetzung • Betriebsart (→  167) = Ausgang passiv • Das Gerät verfügt über das SIL-Zertifikat.
  • Seite 172 Bedienmenü Micropilot NMR81 Untermenü "Kommunikation" Dieses Menü enthält ein Untermenü für jede digitale Kommunikationsschnittstelle des Geräts. Die Kommunikationsschnittstellen sind mit "X1-4" bezeichnet, wobei "X" für den Slot im Anschlussklemmenraum und "1-4" für die Klemmen in diesem Slot steht. 1 2 3 4...
  • Seite 173 Micropilot NMR81 Bedienmenü Untermenü "Konfiguration" Dieses Untermenü steht nur für Geräte mit einer MODBUS-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitert. Setup → Kommunikation → Modbus X1-4 → Konfiguration Baudrate  Navigation  Setup → Erweitert. Setup → Kommunikation → Modbus X1-4 → Konfiguration →...
  • Seite 174 Bedienmenü Micropilot NMR81 Modbus Adresse  Navigation  Setup → Erweitert. Setup → Kommunikation → Modbus X1-4 → Konfiguration → Geräte-ID Voraussetzung Kommunikations Protokoll (→  172) = MODBUS Beschreibung Bestimmt die Modbus-Adresse des Geräts. Eingabe 1 … 247 Werkseinstellung Zusätzliche Information...
  • Seite 175 Micropilot NMR81 Bedienmenü Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
  • Seite 176 Bedienmenü Micropilot NMR81 Untermenü "Konfiguration" Dieses Untermenü steht nur für Geräte mit einer V1-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → Kon- figuration Kommunikations Schnittstelle  Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → Konfiguration → Kommu-...
  • Seite 177 Micropilot NMR81 Bedienmenü V1 Adresse  Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → Konfiguration → V1 Adresse Voraussetzung Kommunikations Schnittstelle (→  176) Beschreibung Kennung des vorherigen Gerätes für V1 Kommunikation. Eingabe 0 … 255 Werkseinstellung Zusätzliche Information...
  • Seite 178 Bedienmenü Micropilot NMR81 Zahl Füllstand 500 001 –0,1 mm 999 999 –49 999,9 mm Leitungsimpedanz  Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → Konfiguration → Lei- tungsimpedanz Voraussetzung Kommunikations Protokoll (→  172) = V1 Beschreibung Passt die Impedanz der Kommunikationsleitung an.
  • Seite 179 Micropilot NMR81 Bedienmenü Untermenü "V1 Eingang Quellenauswahl" Dieses Untermenü steht nur für Geräte mit einer V1-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → V1 Eingang QAusw Alarm 1 Eingangsquelle  Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → V1 Eingang QAusw →...
  • Seite 180 Bedienmenü Micropilot NMR81 Prozentwert Quellenauswahl  Navigation  Setup → Erweitert. Setup → Kommunikation → V1 X1-4 → V1 Eingang QAusw → % Quellenauswahl Beschreibung Wählt aus, welcher Wert in der V1 Z0 / Z1-Meldung als Wert 0..100% übertragen werden soll.
  • Seite 181 Micropilot NMR81 Bedienmenü WM550 address  Navigation  Setup → Erweitert. Setup → Kommunikation → WM550 X1-4 → Konfiguration → WM550 address Beschreibung Beschreibt die WM550-Adresse des Gerätes. Eingabe 0 … 63 Werkseinstellung Softwarenummer  Navigation  Setup → Erweitert. Setup → Kommunikation → WM550 X1-4 → Konfiguration →...
  • Seite 182 Bedienmenü Micropilot NMR81 Auswahl • Keine • Option GleichgewichtsstatusSichtbar in Abhängigkeit von Bestelloptionen oder Geräte- einstellungen • Alarm 1...4 Alle • Alarm 1...4 HighHigh • Alarm 1...4 H or HH • Alarm 1...4 High • Alarm 1...4 Low • Alarm 1...4 L or LL •...
  • Seite 183 Micropilot NMR81 Bedienmenü Untermenü "HART Ausgang" Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang Untermenü "Konfiguration" Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration System Polling Adresse  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration →...
  • Seite 184 Bedienmenü Micropilot NMR81 Auswahl • AIO B1-3 • AIO C1-3 • Benutzerdefiniert Werkseinstellung Benutzerdefiniert Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Instandhalter Zuordnung PV  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung PV Voraussetzung PV Quelle (→...
  • Seite 185 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Gemessener Füllstand enthält keine Einheit. Wenn eine Einheit benötigt wird, wählen Sie bitte die Option Tankfüllstand. 0 % Wert  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration → 0...
  • Seite 186 Bedienmenü Micropilot NMR81 Beschreibung Ordnet der ersten HART-Variable (PV) einen Strom zu. Auswahl • Keine • AIO B1-3 Wert mA • AIO C1-3 Wert mA Werkseinstellung Keine Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Erster Messwert (PV) Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration →...
  • Seite 187 Micropilot NMR81 Bedienmenü • Gemessener Füllstand • Distanz • Verdränger Position • Wasserfüllstand • Obere Trennschicht • Untere Trennschicht • Bodenhöhe • Tank Referenzhöhe • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte •...
  • Seite 188 Bedienmenü Micropilot NMR81 Zuordnung TV  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung TV Beschreibung Messgröße der dritten dynamischen Variablen (TV) zuordnen. Auswahl • Keine • Tankfüllstand • Tank Luftraum • Gemessener Füllstand •...
  • Seite 189 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zuordnung QV  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung QV Beschreibung Messgröße der vierten dynamischen Variablen (QV) zuordnen. Auswahl • Keine • Tankfüllstand •...
  • Seite 190 Bedienmenü Micropilot NMR81 Vierter Messwert (QV) Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Konfiguration → Viert. Messw(QV) Voraussetzung Zuordnung QV (→  189) ≠ Keine Beschreibung Zeigt den aktuellen Messwert der vierten dynamischen Variable (QV) Zusätzliche Information...
  • Seite 191 Micropilot NMR81 Bedienmenü Untermenü "Information" Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Information HART-Kurzbeschreibung  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Information → HART-Kurzbeschr. Beschreibung Definiert die Kurzbezeichnung der Messstelle.
  • Seite 192 Bedienmenü Micropilot NMR81 Werkseinstellung NMR8x Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter HART-Nachricht  Navigation  Setup → Erweitert. Setup → Kommunikation → HART Ausgang → Information → HART-Nachricht Beschreibung Definition einer HART-Nachricht, die auf Anforderung vom Master über das HART-Proto- koll verschickt wird.
  • Seite 193 Micropilot NMR81 Bedienmenü Untermenü "Applikation" Navigation  Setup → Erweitert. Setup → Applikation Untermenü "Grundabgleich" Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich Untermenü "Füllstand" Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Füllstand Leerabgleich ...
  • Seite 194 Bedienmenü Micropilot NMR81 Werkseinstellung Abhängig von der Geräteversion Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Tankfüllstand Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Füllstand → Tankfüll- stand Beschreibung Zeigt die Distanz vom Nullpunkt (Tankboden oder Bezugsplatte) zur Produktoberfläche.
  • Seite 195 Micropilot NMR81 Bedienmenü Wasserfüllstand Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Füllstand → Wasserst. Quelle Beschreibung Legt die Quelle für die Höhe des Bodenwassers fest. Auswahl • Manueller Wert • Bodenhöhe • HART Gerät 1 ... 15 Füllstand •...
  • Seite 196 Bedienmenü Micropilot NMR81 Blockdistanz  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Füllstand → Blockdis- tanz Beschreibung In der Blockdistanz BD werden keine Echos ausgewertet. BD kann deshalb genutzt werden, um Störechos in der Nähe der Antenne auszublenden.
  • Seite 197 Micropilot NMR81 Bedienmenü Untermenü "Temperatur" Lesezugriff Instandhalter Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur Flüssigkeitstemperatur Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Fl. Temp. Quelle Beschreibung Legt fest, von welcher Quelle die Flüssigkeitstemperatur eingelesen wird.
  • Seite 198 Bedienmenü Micropilot NMR81 Flüssigkeitstemperatur Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Flüssig Temp. Beschreibung Zeigt mittlere Temperatur oder Punkttemperatur der gemessenen Flüssigkeit. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Lufttemperatur Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Luft- temp.Quelle...
  • Seite 199 Micropilot NMR81 Bedienmenü Luft Temperatur Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Luft Temperatur Beschreibung Zeigt die Lufttemperatur. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gas Temperatur Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Gas Temp.
  • Seite 200 Bedienmenü Micropilot NMR81 Gas Temperatur Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Temperatur → Gas Temperatur Beschreibung Zeigt die gemessene Gastemperatur. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
  • Seite 201 Micropilot NMR81 Bedienmenü Untermenü "Dichte" Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Dichte Dichte Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Dichte → Dichte Quelle Beschreibung Bestimmt wie die Dichte ermittelt wird.
  • Seite 202 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Gas Dichte  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Dichte → Gas Dichte Beschreibung Bestimmt die Dichte der Gasphase im Tank. Eingabe 0,0 … 500,0 kg/m³...
  • Seite 203 Micropilot NMR81 Bedienmenü Untermenü "Druck" Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck P1 (unten) Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck → P1 (unten)Quelle Beschreibung Bestimmt die Quelle für den unteren Druck (P1).
  • Seite 204 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P1 Position  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck → P1 Position Beschreibung Bestimmt die Position des unteren Drucktransmitters (P1), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).
  • Seite 205 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P3 (oben) Quelle  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck → P3 (oben) Quelle Beschreibung Bestimmt die Quelle für den oberen Druck (P3). Auswahl • Manueller Wert •...
  • Seite 206 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P3 Position  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck → P3 Position Beschreibung Bestimmt die Position des oberen Drucktransmitters (P3), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).
  • Seite 207 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Umgebungsdruck  Navigation  Setup → Erweitert. Setup → Applikation → Grundabgleich → Druck → Umgebungs- druck Beschreibung Bestimmt den manuellen Wert des Umgebungsdrucks. Eingabe 0 … 2,5 bar Werkseinstellung 1 bar Zusätzliche Information...
  • Seite 208 Bedienmenü Micropilot NMR81 Untermenü "Tank Berechnungen" Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung Untermenü "HyTD" Übersicht Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt.
  • Seite 209 Micropilot NMR81 Bedienmenü Lineare Annäherung der HyTD-Korrektur Die tatsächliche Menge der Verformung variiert aufgrund der Bauweise des Tanks nicht linear mit dem Füllstand. Da die Korrekturwerte jedoch typischerweise klein sind im Ver- gleich zum gemessenen Füllstand, bringt die Verwendung einer einfachen linearen Methode gute Ergebnisse.
  • Seite 210 Bedienmenü Micropilot NMR81 Beschreibung Geräteparameter Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HyTD HyTD Korrekturwert Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HyTD → HyTD Kor- rektur Beschreibung Zeigt den Korrekturwert aus der Hydrostatischen Tankdeformation.
  • Seite 211 Micropilot NMR81 Bedienmenü Verformungs Faktor  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HyTD → Verform. Faktor Beschreibung Bestimmt den Verformungsfaktor für HyTD (Positionsänderung des Geräts durch Füll- standänderung). Eingabe –1,0 … 1,0 % Werkseinstellung 0,2 % Zusätzliche Information...
  • Seite 212 Bedienmenü Micropilot NMR81 Untermenü "CTSh" Übersicht CTSh (Korrektur für die temperaturbedingte Ausdehnung der Tankwand) kompensiert die Auswirkungen auf die Messgerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen" oder den "bedeckten" Teil der Tankwand oder des Schwallrohrs betreffen.
  • Seite 213 Micropilot NMR81 Bedienmenü CTSh: Berechnung der Wandtemperatur A0028712  60 Parameter für die CTSh-Berechnung Messgerät-Referenzhöhe Temperatur des bedeckten Teils der Tankwand Temperatur des trockenen Teils der Tankwand Produkttemperatur Gasphasentemperatur (im Tank) Umgebungstemperatur (Atmosphäre rund um den Tank) CTSh: Berechnung der Wandtemperatur Abhängig von den Parametern Bedeckter Tank (→...
  • Seite 214 Bedienmenü Micropilot NMR81 A0030382 Bedeckter Tank (→  215) = Bedeckt; Schwallrohr (→  216) = Ja Bedeckter Tank (→  215) = Bedeckt; Schwallrohr (→  216) = Nein Bedeckter Tank (→  215) = Offen; Schwallrohr (→  216) = Ja Bedeckter Tank (→...
  • Seite 215 Micropilot NMR81 Bedienmenü Beschreibung Geräteparameter Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CTSh CTSh Korrekturwert Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CTSh → CTSh Korr. Wert Beschreibung Zeigt den CTSh-Korrekturwert.
  • Seite 216 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Bedeckt gilt nur für feste Tankdächer. Für Schwimmdächer wählen Sie Offen. Schwallrohr  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CTSh → Schwallrohr Beschreibung Bestimmt, ob das Gerät auf einem Schwallrohr montiert ist.
  • Seite 217 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Draht Ausdehnungskoeffizient  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CTSh → Draht Koeff. Beschreibung Definiert den Ausdehnungskoeffizient des Drahtes der Messtrommel. Wert wird im Werk programmiert.
  • Seite 218 Bedienmenü Micropilot NMR81 Die Gasphasenkorrektur für Flüssiggas (CLG) wird im Untermenü CLG (→  218) konfi- guriert. Navigationspfad: Setup → Erweitertes Setup → Applikation → Tank Berechnungen → CLG Beschreibung Geräteparameter Konfiguration der Gasphasenkorrektur für Flüssiggas (CLG) →  82 Navigation ...
  • Seite 219 Micropilot NMR81 Bedienmenü Gas 1 … 4  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CLG → Gas 1 … 4 Auswahl • Chlorethylen C2H3Cl • Ethylen C2H4 • Ethan C2H6 • Propadien C3H4 • Propylen C3H6 •...
  • Seite 220 Bedienmenü Micropilot NMR81 Eingabe 1 … 100 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter CLG Korrekturwert Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → CLG → CLG Korrek- Beschreibung Zeigt den CLG Korrekturwert. Anzeige Gleitkommazahl mit Vorzeichen...
  • Seite 221 Micropilot NMR81 Bedienmenü Untermenü "HTMS" Übersicht Das hybride Tankmesssystem (HTMS) ist eine Methode zur Berechnung der Dichte eines im Tank befindlichen Produkts mithilfe eines (oben montierten) Füllstandsmessgeräts und mindestens eines (am Boden montierten) Druckmessgeräts. An der Oberseite des Tanks kann ein zusätzlicher Drucksensor installiert werden, um Informationen zum Gasphasen- druck zu liefern und zu einer höheren Genauigkeit der Dichteberechnung beizutragen.
  • Seite 222 Bedienmenü Micropilot NMR81 HTMS-Modi Im Parameter HTMS Modus (→  223) können zwei HTMS-Modi ausgewählt werden. Der Modus bestimmt, ob ein oder zwei Druckwerte verwendet werden. Abhängig vom aus- gewählten Modus sind weitere Parameter für die Berechnung der Produktdichte erforder- lich.
  • Seite 223 Micropilot NMR81 Bedienmenü Lmin A0029148  62 HTMS-Hysterese Berechneter Wert Gehaltener Wert/manuell Minimaler Füllstand (→  224) Hysterese (→  225) Beschreibung Geräteparameter Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HTMS HTMS Modus  Navigation ...
  • Seite 224 Bedienmenü Micropilot NMR81 Eingabe 0 … 3 000 kg/m³ Werkseinstellung 800 kg/m³ Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Instandhalter Dichtewert Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HTMS → Dichtewert Beschreibung Zeigt die berechnete Dichte des Produkts.
  • Seite 225 Micropilot NMR81 Bedienmenü Werkseinstellung 0,1 bar Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Sicherheitsdistanz  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → HTMS → Sicher- heitsdist. Beschreibung Bestimmt den Mindestfüllstand oberhalb des unteren Drucksensors. Bei Unterschreiten dieses Wertes wird die Dichte nicht berechnet.
  • Seite 226 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
  • Seite 227 Micropilot NMR81 Bedienmenü Untermenü "Peiltabelle" Peiltabelle Die Peiltabelle dient dazu, die Füllstandsmesswerte mithilfe von unabhängig vorgenom- menen manuellen Peilmessungen zu korrigieren. Insbesondere wird die Peiltabelle ver- wendet, um das Füllstandsmessgerät an die spezifischen Anwendungsbedingungen – wie z. B. einen mechanischen Offset und die Bauform des Tanks oder des Schwallrohrs – anzu- passen.
  • Seite 228 Bedienmenü Micropilot NMR81 sowohl der gemessene Füllstand (ohne Korrektur) als auch der entsprechende Peilwert vom Benutzer eingegeben. Sollen darüber hinaus zu einem späteren Zeitpunkt weitere Datenpaare eingegeben werden (weitere Linearisierung), so sind diese unbedingt über den halbautomatischen Modus einzugeben (siehe oben).
  • Seite 229 Micropilot NMR81 Bedienmenü Tabelleneditor auf der Vor-Ort-Anzeige 1. Navigieren zu Setup → Erweitertes Setup → Applikation → Tank Berechnungen → Peiltabelle → Tabellenmodus und Option Deaktivieren auswählen. 2. Navigieren zu Setup → Erweitertes Setup → Applikation → Calculation → Peiltabelle →...
  • Seite 230 Bedienmenü Micropilot NMR81 Tabelleneditor in FieldCare Im FieldCare-Tabelleneditor kann die Peiltabelle nur manuell eingegeben werden. Selbst wenn unter Parameter Tabelleneinstellungen (→  231) der halbautomati- sche Modus ausgewählt wurde, schreibt der Editor die gesamte Tabelle im manuellen Modus zum Gerät.
  • Seite 231 Micropilot NMR81 Bedienmenü Beschreibung Geräteparameter Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → Peiltabelle Tabelleneinstellungen  Navigation  Setup → Erweitert. Setup → Applikation → Tank Berechnung → Peiltabelle → Tab. Einstellung Beschreibung Bestimmt, welche Tabellenoperation durchgeführt wird.
  • Seite 232 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Untermenü "Alarm" Navigation  Setup → Erweitert. Setup → Applikation → Alarm Untermenü "Alarm" Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm ‣ Alarm Alarm Modus →  233 →...
  • Seite 233 Micropilot NMR81 Bedienmenü Alarm hysteresis →  240 →  240 Dämpfungsfaktor Alarm Modus  Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → Alarm Modus Beschreibung Bestimmt den Modus des gewählten Alarms. Auswahl • Aus •...
  • Seite 234 Bedienmenü Micropilot NMR81 A0029539  64 Prinzip der Grenzwertauswertung Alarm Modus (→  233) = An Alarm Modus (→  233) = Halten HH Alarm Wert (→  236) H Alarm Wert (→  236) L Alarm Wert (→  237) LL Alarm Wert (→...
  • Seite 235 Micropilot NMR81 Bedienmenü Quelle Alarm Wert  Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → Quelle Alarm Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Bestimmt die zu überwachende Prozessgröße. Auswahl • Tankfüllstand • Flüssigkeitstemperatur •...
  • Seite 236 Bedienmenü Micropilot NMR81 Alarm Wert Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → Alarm Wert Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Zeigt den momentanen Wert der überwachten Prozessgröße. Anzeige Gleitkommazahl mit Vorzeichen...
  • Seite 237 Micropilot NMR81 Bedienmenü L Alarm Wert  Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → L Alarm Wert Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Bestimmt den Low(L)-Grenzwert. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 None Zusätzliche Information...
  • Seite 238 Bedienmenü Micropilot NMR81 H Alarm Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → H Alarm Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Zeigt, ob momentan ein H Alarm vorliegt. Zusätzliche Information Lesezugriff Bediener...
  • Seite 239 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff LL+L Alarm Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → LL+L Alarm Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Zeigt, ob momentan ein LL oder L Alarm vorliegt.
  • Seite 240 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm hysteresis  Navigation  Setup → Erweitert. Setup → Applikation → Alarm → Alarm → Alarm hysteresis Voraussetzung Alarm Modus (→  233) ≠ Aus Beschreibung Bestimmt die Hysterese für die Grenzwerte. Sie verhindert ständige Wechsel des Alarm- status, wenn der Füllstand nahe bei einem Grenzwert ist.
  • Seite 241 Micropilot NMR81 Bedienmenü Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitert. Setup → Sicherh.Einst. Ausgang bei Echoverlust  Navigation  Setup → Erweitert. Setup → Sicherh.Einst. → Ausg. Echoverl. Beschreibung Bestimmt das Ausgangsverhalten bei Echoverlust. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Service Bedeutung der Optionen •...
  • Seite 242 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
  • Seite 243 Micropilot NMR81 Bedienmenü Untermenü "Sensorkonfiguration" Navigation  Setup → Erweitert. Setup → Sensorkonfig. Untermenü "Information" Navigation  Setup → Erweitert. Setup → Sensorkonfig. → Information Signalqualität Navigation  Setup → Erweitert. Setup → Sensorkonfig. → Information → Signalqualität Beschreibung Zeigt die Qualität des ausgewerteten Füllstandsignals.
  • Seite 244 Bedienmenü Micropilot NMR81 Distanz Navigation  Setup → Erweitert. Setup → Sensorkonfig. → Information → Distanz Beschreibung Abstand von Unterkante des Flansches oder Einschraubstücks zur Produktoberfläche. Endress+Hauser...
  • Seite 245 Micropilot NMR81 Bedienmenü Untermenü "Echoverfolgung" Navigation  Setup → Erweitert. Setup → Sensorkonfig. → Echoverfolgung Auswertemodus  Navigation  Setup → Erweitert. Setup → Sensorkonfig. → Echoverfolgung → Auswertemodus Beschreibung Bestimmt die Auswerteart für die Echoverfolgung. Auswahl • Kurzzeithistorie • Keine Historie...
  • Seite 246 Bedienmenü Micropilot NMR81 Untermenü "Anzeige" Dieses Menü wird nur angezeigt, wenn das Gerät über eine Vor-Ort-Anzeige verfügt. Navigation  Setup → Erweitert. Setup → Anzeige Language Navigation  Setup → Erweitert. Setup → Anzeige → Language Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige.
  • Seite 247 Micropilot NMR81 Bedienmenü  93.5 %  159.0 A0019964  66 "Format Anzeige" = "1 Bargraph + 1 Wert"  93.5  159.0 A0019965  67 "Format Anzeige" = "2 Werte"  159.0 mm  23.5 V  93.5 A0019966 ...
  • Seite 248 Bedienmenü Micropilot NMR81 Beschreibung Messwert wählen, der auf der Vor-Ort-Anzeige dargestellt wird. Auswahl • Keine • Tankfüllstand • Gemessener Füllstand • Füllstand linearisiert • Füllstand % • Wasserfüllstand • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Tank Luftraum • Tank Luftraum % •...
  • Seite 249 Micropilot NMR81 Bedienmenü Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung Zusätzliche Information Die Einstellung wirkt sich nicht auf die Genauigkeit der Messung oder der Berechnun- gen des Gerätes aus. Lesezugriff Bediener Schreibzugriff Instandhalter Trennzeichen ...
  • Seite 250 Bedienmenü Micropilot NMR81 Kopfzeile  Navigation  Setup → Erweitert. Setup → Anzeige → Kopfzeile Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Inhalt für Kopfzeile der Vor-Ort-Anzeige wählen. Auswahl • Messstellenkennzeichnung • Freitext Werkseinstellung Messstellenkennzeichnung Zusätzliche Information Lesezugriff Bediener...
  • Seite 251 Micropilot NMR81 Bedienmenü Werkseinstellung Zusätzliche Information Dieser Parameter ist nur dann relevant, wenn die Anzahl der ausgewählten Mess- werte die Anzahl der Werte überschreitet, die von dem ausgewählten Anzeigeformat gleichzeitig ausgegeben werden können. Lesezugriff Bediener Schreibzugriff Bediener Dämpfung Anzeige ...
  • Seite 252 Bedienmenü Micropilot NMR81 Kontrast Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung) Eingabe 20 … 80 % Werkseinstellung 30 % Zusätzliche Information...
  • Seite 253 Micropilot NMR81 Bedienmenü Untermenü "System Einheiten" Navigation  Setup → Erweitert. Setup → System Einheiten Einheiten Voreinstellung  Navigation  Setup → Erweitert. Setup → System Einheiten → Einheit Voreinst Beschreibung Legt die Einheiten für Länge, Druck und Temperatur fest.
  • Seite 254 Bedienmenü Micropilot NMR81 Druckeinheit  Navigation  Setup → Erweitert. Setup → System Einheiten → Druckeinheit Auswahl SI-Einheiten US-Einheiten Andere Einheiten • bar • inH2O • Pa • inH2O (68°F) • kPa • ftH2O (68°F) • MPa • mmH2O • mbar a •...
  • Seite 255 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter (wenn Einheiten Voreinstellung (→  136) = Kun- denwert) Endress+Hauser...
  • Seite 256 Bedienmenü Micropilot NMR81 Untermenü "Datum / Zeit" Navigation  Setup → Erweitert. Setup → Datum / Zeit Datum/Zeit Navigation  Setup → Erweitert. Setup → Datum / Zeit → Datum/Zeit Beschreibung Zeigt die geräteinterne Echtzeituhr an. Zusätzliche Information Lesezugriff Bediener...
  • Seite 257 Micropilot NMR81 Bedienmenü Beschreibung Geben Sie das aktuelle Jahr ein. Eingabe 2 016 … 2 079 Werkseinstellung 2 016 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Monat  Navigation  Setup → Erweitert. Setup → Datum / Zeit → Monat Voraussetzung Datum einstellen (→...
  • Seite 258 Bedienmenü Micropilot NMR81 Beschreibung Geben Sie die aktuelle Stunde ein. Eingabe 0 … 23 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Minute  Navigation  Setup → Erweitert. Setup → Datum / Zeit → Minute Voraussetzung Datum einstellen (→  256) = Starten Beschreibung Geben Sie die aktuelle Minute ein.
  • Seite 259 Micropilot NMR81 Bedienmenü Assistent "SIL-Bestätigung" • Der Assistent SIL-Bestätigung steht nur für Geräte mit SIL- oder WHG-Zulassung zur Verfügung (Merkmal 590: "Zusätzliche Zulassung", Option LA: "SIL" oder LC: "WHG Überfüllschutz"), die aktuell nicht nach SIL oder WHG verriegelt sind. • Der Assistent SIL-Bestätigung ist erforderlich, um das Gerät nach SIL oder WHG zu verriegeln.
  • Seite 260 Bedienmenü Micropilot NMR81 Untermenü "Administration" Navigation  Setup → Erweitert. Setup → Administration Freigabecode definieren  Navigation  Setup → Erweitert. Setup → Administration → Freig.code def. Beschreibung Freigabecode für Schreibzugriff auf Parameter definieren. Eingabe 0 … 9 999 Werkseinstellung Zusätzliche Information...
  • Seite 261 Micropilot NMR81 Bedienmenü Zusätzliche Information Bedeutung der Optionen • Abbrechen Kein Aktion • Auf Werkseinstellung Alle Parameter werden auf die Werkseinstellung des spezifischen Bestellcodes zurückge- setzt. • Gerät neu starten Durch den Neustart wird jeder Parameter, der im flüchtigen Speicher (RAM) abgelegt ist, auf seine Werkseinstellung zurückgesetzt (z.
  • Seite 262 Bedienmenü Micropilot NMR81 15.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Akt. Diagnose Beschreibung Zeigt die aktuell anstehende Diagnosemeldung. Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird die Meldung für das Diag- noseereignis mit der höchsten Priorität angezeigt.
  • Seite 263 Micropilot NMR81 Bedienmenü Die Anzeige umfasst: • Symbol für das Verhalten bei Ereignissen • Code für das Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Wenn mehrere Meldungen gleichzeitig aktiv sind, werden die Meldungen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das Symbol in der Anzeige abrufbar.
  • Seite 264 Bedienmenü Micropilot NMR81 Datum/Zeit Navigation  Diagnose → Datum/Zeit Beschreibung Zeigt die geräteinterne Echtzeituhr an. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
  • Seite 265 Micropilot NMR81 Bedienmenü 15.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 … 5 Beschreibung Zeigt die momentan aktive Diagnosemeldung mit der höchsten Priorität. Zusätzliche Information Die Anzeige umfasst: •...
  • Seite 266 Bedienmenü Micropilot NMR81 15.4.2 Untermenü "Geräteinformation" Navigation  Diagnose → Geräteinfo Messstellenkennzeichnung Navigation  Diagnose → Geräteinfo → Messstellenkenn. Beschreibung Zeigt die Messstellenbezeichnung an. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Werkseinstellung - none - Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
  • Seite 267 Micropilot NMR81 Bedienmenü Firmware CRC Navigation  Diagnose → Geräteinfo → Firmware CRC Beschreibung Resultat der zyklischen Redundanzüberprüfung (CRC) der Firmware. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Weight and Measures Konfigurations CRC Navigation  Diagnose → Geräteinfo → W&M Konfig. CRC Beschreibung Ergebnis der zyklischen Redundanzprüfung (CRC) der W&M-Parameter.
  • Seite 268 Bedienmenü Micropilot NMR81 Erweiterter Bestellcode 1 … 3  Navigation  Diagnose → Geräteinfo → Erw.Bestellcd. 1 Beschreibung Zeigt die drei Teile des erweiterten Bestellcodes an. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Zusätzliche Information Lesezugriff Bediener Schreibzugriff Service Der erweiterte Bestellcode gibt an, welche Option jeweils für die Bestellmerkmale ausge- wählt wurde und identifiziert so das Gerät eindeutig.
  • Seite 269 Micropilot NMR81 Bedienmenü 15.4.3 Untermenü "Simulation" Lesezugriff Instandhalter Navigation  Diagnose → Simulation Simulation Gerätealarm  Navigation  Diagnose → Simulation → Sim. Gerätealarm Beschreibung Gerätealarm ein- und ausschalten. Auswahl • Aus • An Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
  • Seite 270 Bedienmenü Micropilot NMR81 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Simulation Distanz  Navigation  Diagnose → Simulation → Sim. Distanz Voraussetzung Simulation Distanz On (→  269) = An Beschreibung Legt den zu simulierenden Distanzwert fest. Eingabe Gleitkommazahl mit Vorzeichen...
  • Seite 271 Micropilot NMR81 Bedienmenü Eingabe 3,4 … 23 mA Werkseinstellung Die aktuelle Uhrzeit, zu der die Simulation gestartet wurde. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
  • Seite 272 Bedienmenü Micropilot NMR81 15.4.4 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Start Gerätetest  Navigation  Diagnose → Gerätetest → Start Gerätetest Beschreibung Startet den Gerätetest. Auswahl • Nein • Ja Werkseinstellung Nein Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Ergebnis Gerätetest Navigation ...
  • Seite 273 Micropilot NMR81 Bedienmenü Nahbereich  Navigation  Diagnose → Gerätetest → Nahbereich Voraussetzung Nur nach einer Geräteüberprüfung sichtbar. Beschreibung Zeigt das Ergebnis des Gerätetests für den Nahbereich. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
  • Seite 274 Bedienmenü Micropilot NMR81 15.4.5 Untermenü "LRC 1 … 2" Konfiguration der Funktion "Level Reference Check" (LRC) →  82 Navigation  Diagnose → LRC → LRC 1 … 2 LRC Modus  Navigation  Diagnose → LRC → LRC 1 … 2 → LRC Modus Beschreibung Aktiviert oder deaktiviert einen der LRC Modus.
  • Seite 275 Micropilot NMR81 Bedienmenü Prüfungsfehlerschwelle  Navigation  Diagnose → LRC → LRC 1 … 2 → Fehlerschwelle Beschreibung Definiert wieviele Minuten der Vergleich fehlschlagen muss bevor die Prüfung fehlschlägt. Hinweis: Nur für Modus ' V ergleiche mit Füllstandsgerät". Eingabe 1 … 60 Werkseinstellung Zusätzliche Information...
  • Seite 276 Bedienmenü Micropilot NMR81 Referenzschalterquelle  Navigation  Diagnose → LRC → LRC 1 … 2 → Referenzquelle Beschreibung Definiert die Quelle für den Referenzschalter. Hinweis: Nur für Modus ' V ergleiche mit Füll- standsschalter". Auswahl • Keine • Digital A1-2 •...
  • Seite 277 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Referenzschalterfüllstand  Navigation  Diagnose → LRC → LRC 1 … 2 → Ref. Füllstand Beschreibung Definiert die Position des Referenzschalters als Füllstand. Hinweis: Nur für Modus ' V erglei- che mit Füllstandsschalter".
  • Seite 278 Bedienmenü Micropilot NMR81 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Starte Referenzpunktmessung  Navigation  Diagnose → LRC → LRC 1 … 2 → Starte Ref.Mess. Beschreibung Startet die Messung des Referenzpunkts und führt die Prüfung durch. Hinweis: Nur für Modus ' M esse Referenzpunkt".
  • Seite 279 Micropilot NMR81 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Entwicklung Prüfung Zeitstempel Navigation  Diagnose → LRC → LRC 1 … 2 → Prüfung Zeit Beschreibung Zeigt den Zeitstempel bei welchem die Referenzprüfung durchgeführt wurde. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Werkseinstellung Zusätzliche Information...
  • Seite 280 Stichwortverzeichnis Micropilot NMR81 Stichwortverzeichnis Symbole Ausgangswerte (Parameter) ....170 Außenreinigung ......109 #blank# (Parameter) .
  • Seite 281 Micropilot NMR81 Stichwortverzeichnis Diagnosemeldungen ......102 Fehlerwert (Parameter) ....161, 234 Dichte (Untermenü) .
  • Seite 282 Stichwortverzeichnis Micropilot NMR81 HART-Datum (Parameter) ....192 Menü HART-Eingänge ......69 Betrieb .
  • Seite 283 Micropilot NMR81 Stichwortverzeichnis Quelle Digitaleingang (Parameter) ....168 Strombereich (Parameter) ....158 Stunde (Parameter) .
  • Seite 284 Stichwortverzeichnis Micropilot NMR81 GP Werte ......134 Zuordnung QV (Parameter) ....189 Grundabgleich .
  • Seite 286 *71637769* 71637769 www.addresses.endress.com...
