6 Montage
Verlegehinweis für den Anschluss von Leitsystem oder Visualisierung
Um das Gerät an ein Leitsystem oder für den Zugriff auf die Visualisierung
an Ihr Netzwerk anzuschließen, beachten Sie folgende Empfehlung zur Lei-
tungsverlegung im Steuerschrank:
► Leitung am äußeren Rand des Steuerschrankes verlegen.

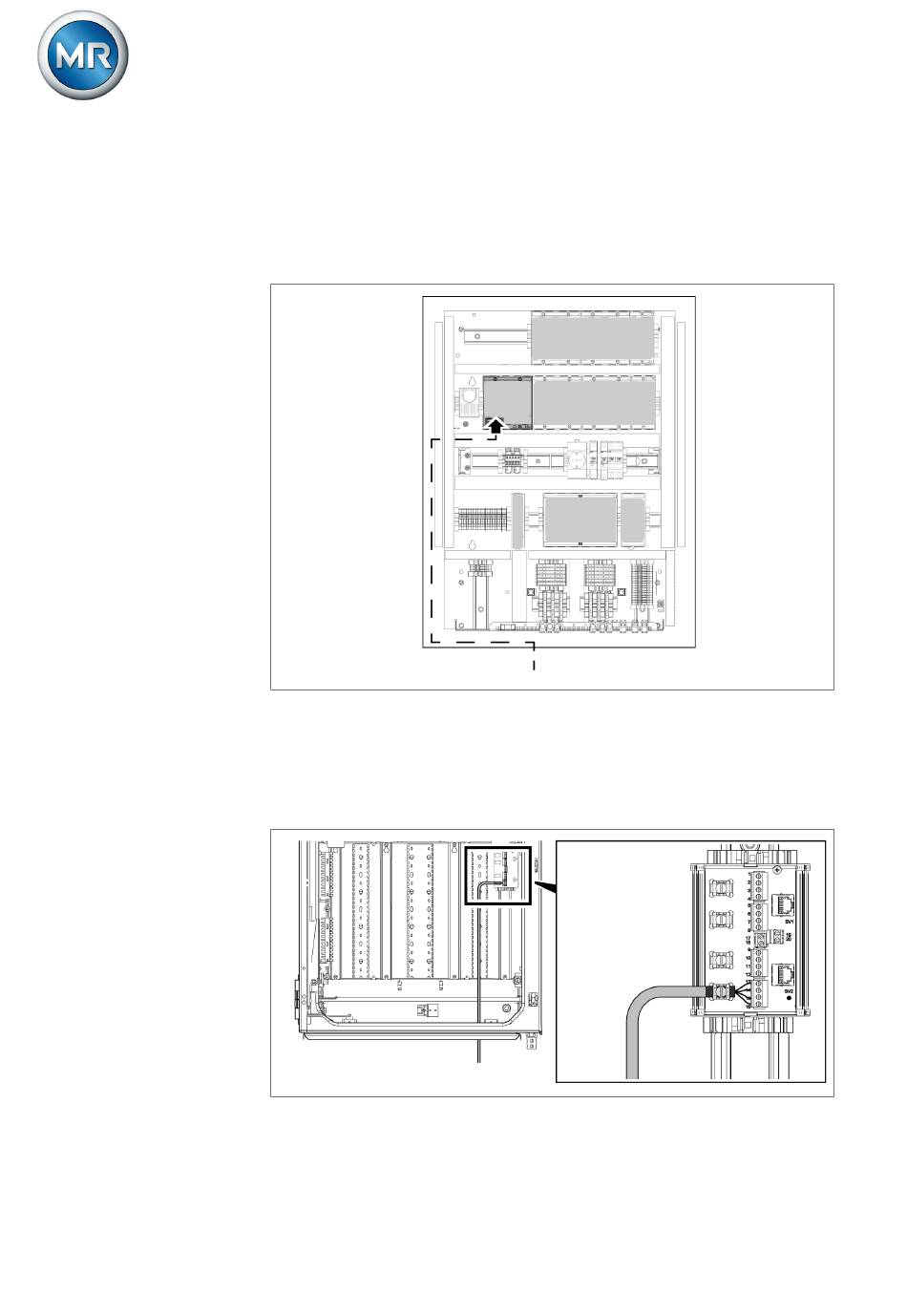

Abbildung 86: Beispiel zur Leitungsverlegung im Steuerschrank für den Anschluss von Leitsys-
tem oder Visualisierung
Anschluss an Übergabemodul
Wenn Sie die Analogsignale an das Übergabemodul anschließen, müssen
Sie den Kabelschirm mittels Schirmklemme am Übergabemodul auflegen.
Abbildung 87: Kabelschirm an Übergabemodul auflegen
®
