Zur Befestigung ist der Steuerschrank rückseitig mit 4 Befestigungslaschen
ausgestattet.
1. 4 Stehbolzen (nicht im MR-Lieferumfang) am Transformatorkessel anbrin-
gen. Empfohlener Abstand des Steuerschranks zum Boden ca. 0,5...1 m.

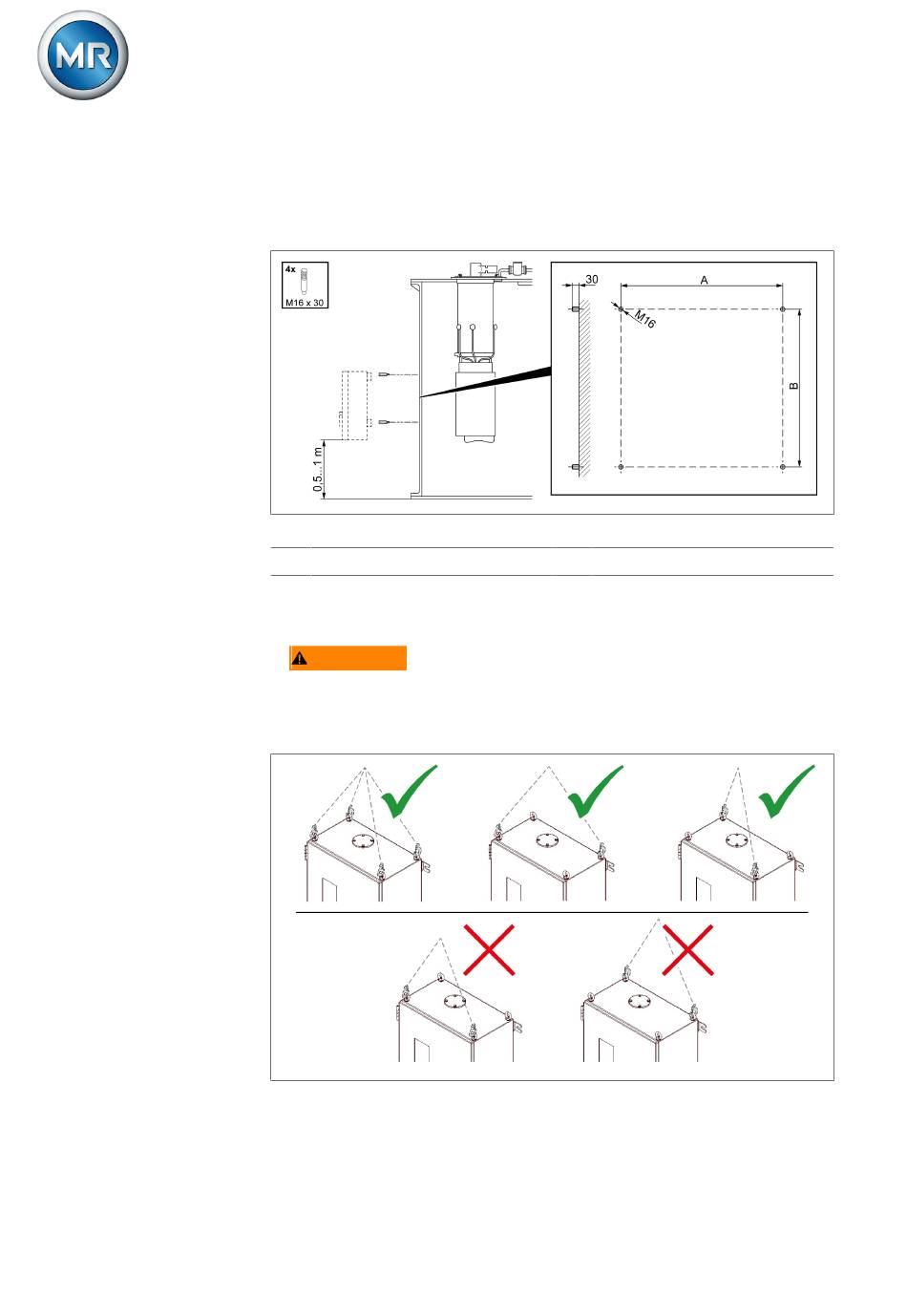

Abbildung 42: Stehbolzen befestigen
A 715 ± 2 mm (28,15 ± 0,08 in)
2. Bei Steuerschränken mit Schwingungsdämpfer: Innere Winkel am Steuer-
schrank befestigen. Äußere Winkel an der Transformatorwand befestigen.
Komplette Auflageflächen der Winkel müssen anliegen.
3. WARNUNG! Schwere Verletzungen und Schäden am Steuerschrank
durch Herabfallen. Alle 4, mindestens 2 diagonal gegenüberliegende
Transportösen verwenden. Transportösen in Richtung des Hebezeugs
drehen. Hebezeug so anbringen, dass der Seilwinkel gemessen zur Verti-
kalen stets kleiner als 45° ist.
Abbildung 43: Transportösen für Hebezeug
5089542/12 DE
B 750 ± 2 mm (29,53 ± 0,08 in)
