MR MSENSE BM Betriebsanleitung Seite 239

13 Technische Daten
Maschinenfabrik Reinhausen GmbH 2022
Schnittstelle
4
3
2
1

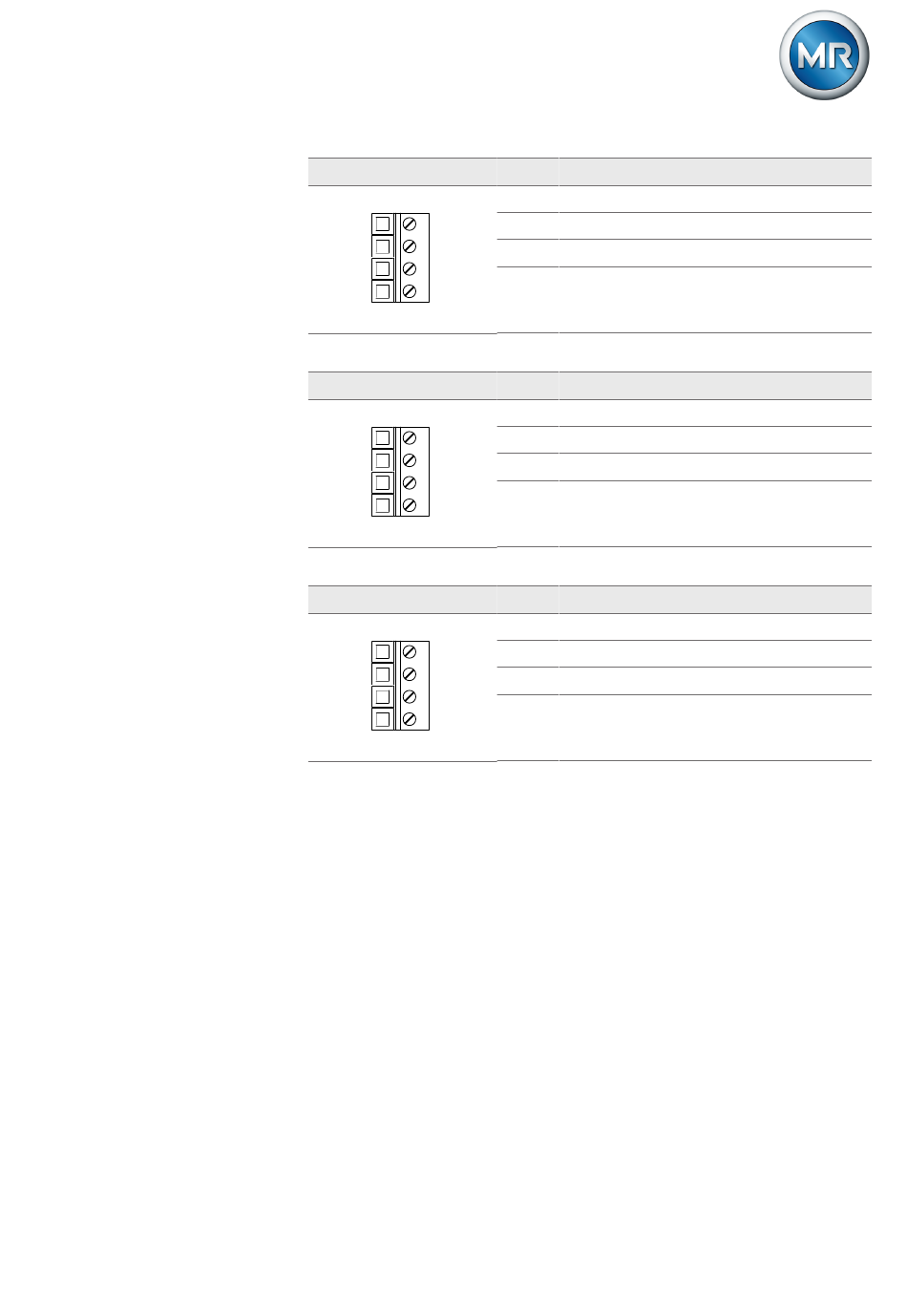

Tabelle 143: Stecker X2 (Gruppe 1)
Schnittstelle
4
3
2
1
Tabelle 144: Stecker X3 (Gruppe 2)
Schnittstelle
4
3
2
1
Tabelle 145: Stecker X4 (Gruppe 3)
5089542/12 DE
Pin Beschreibung
4 V1 U- Spannungseingang
3 V1 I- Stromeingang
2 V1 I+ Stromausgang
1 V1 U+ Spannungsausgang
Pin Beschreibung
4 V2 U- Spannungseingang
3 V2 I- Stromeingang
2 V2 I+ Stromausgang
1 V2 U+ Spannungsausgang
Pin Beschreibung
4 V3 U- Spannungseingang
3 V3 I- Stromeingang
2 V3 I+ Stromausgang
1 V3 U+ Spannungsausgang
®
MSENSE BM 239
