8.2 Ölschmierung
5
6
7
Durchzuführende
Wartungsarbeit
Schmierung des
Maschinenoberteiles
Vorsicht Verletzungsgefahr !
Öl kann Hautausschläge hervorrufen.
Vermeiden Sie längeren Hautkontakt.
Waschen Sie sich nach Kontakt gründlich.
ACHTUNG !
Die Handhabung und Entsorgung von Mineralölen unterliegt
gesetzlichen Regelungen.
Liefern Sie Altöl an eine autorisierte Annahmestelle ab.
Schützen Sie die Umwelt.
Achten Sie darauf, kein Öl zu verschütten.
Verwenden Sie zum Ölen der Spezialnähmaschine ausschließlich das
Schmieröl DA-10 oder ein gleichwertiges Öl mit folgender Spezifikation:
–
Viskosität bei 40° C:
–
Flammpunkt:
DA-10 kann von den Verkaufsstellen der DÜRKOPP ADLER AG unter
folgender Teile-Nr. bezogen werden:
250-ml-Behälter:
1-Liter-Behälter:
2-Liter-Behälter:
5-Liter-Behälter:

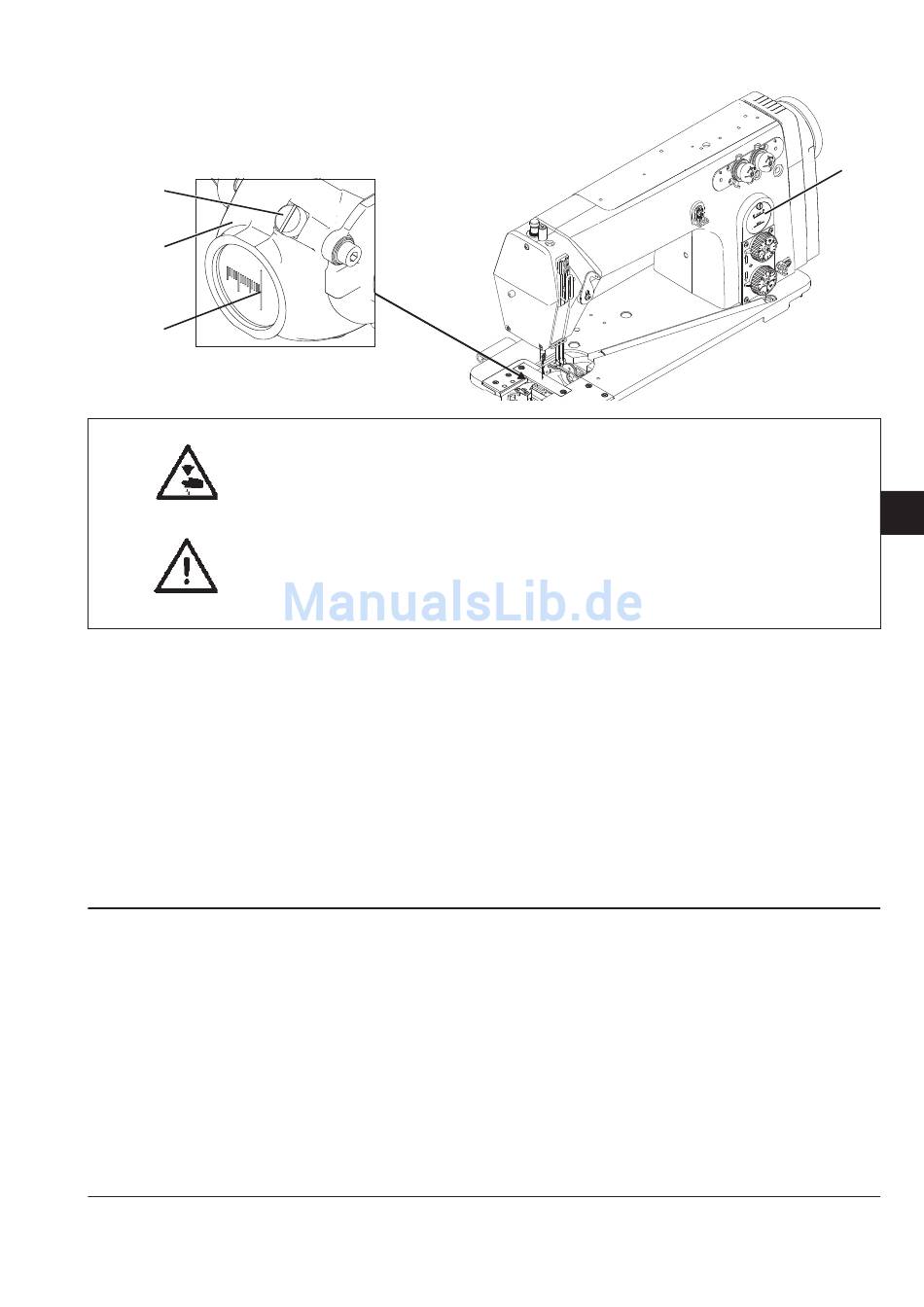

Erläuterung
Die Wartung der mit Öl zu versorgenden
Stellen beschränkt sich auf folgende
Punkte:
- Bei aufrecht stehender Maschine den
Ölstand im Vorratsbehälter 4 bis zur
Strichmarkierung "Max" nachfüllen.
- Prüfen bzw. falls erforderlich, Auffüllen des
Ölvorrates im Greiferantriebsgehäuse 6.
Dazu Schraube 5 herausdrehen. Der
Ölstand darf bei nach hinten umgelegter
Maschine nicht unter die untere, lange
Strichmarke 7 des Schauglases absinken.
Das Auffüllen darf nur bis zur oberen
Strichmarke erfolgen.
10 mm²/s
150° C
9047 000011
9047 000012
9047 000013
9047 000014
4
D
Betriebs-
stunden
8
23
