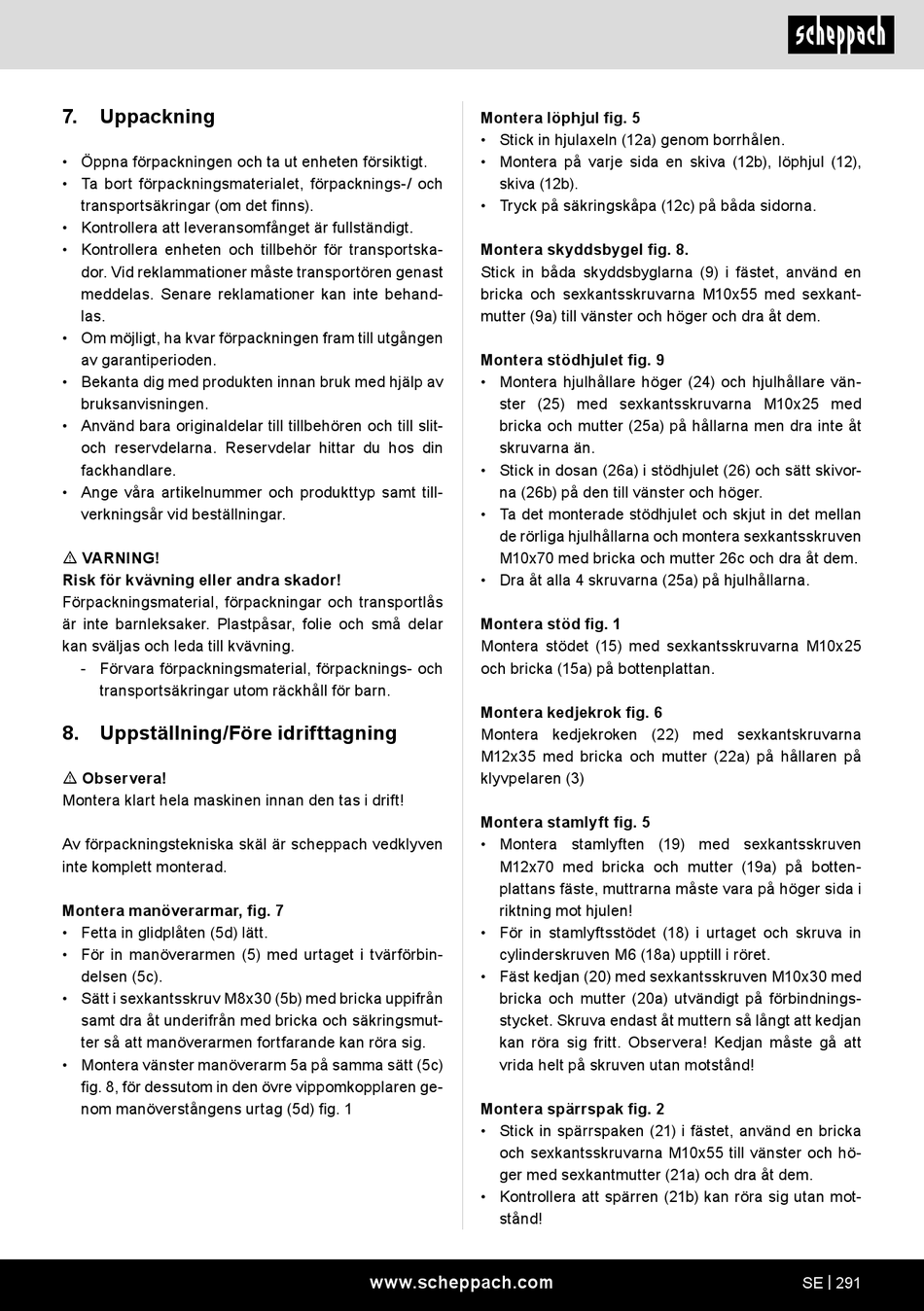

Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med produkten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer och produkttyp samt till-
verkningsår vid beställningar.
m VARNING!
Risk för kvävning eller andra skador!
Förpackningsmaterial, förpackningar och transportlås
är inte barnleksaker. Plastpåsar, folie och små delar
kan sväljas och leda till kvävning.
- Förvara förpackningsmaterial, förpacknings- och
transportsäkringar utom räckhåll för barn.
8. Uppställning/Före idrifttagning
m Observera!
Montera klart hela maskinen innan den tas i drift!
Av förpackningstekniska skäl är scheppach vedklyven
inte komplett monterad.
Montera manöverarmar, fig. 7
• Fetta in glidplåten (5d) lätt.
• För in manöverarmen (5) med urtaget i tvärförbin-
delsen (5c).
• Sätt i sexkantsskruv M8x30 (5b) med bricka uppifrån
samt dra åt underifrån med bricka och säkringsmut-
ter så att manöverarmen fortfarande kan röra sig.
• Montera vänster manöverarm 5a på samma sätt (5c)
fig. 8, för dessutom in den övre vippomkopplaren ge-
nom manöverstångens urtag (5d) fig. 1
Montera löphjul fig. 5
• Stick in hjulaxeln (12a) genom borrhålen.
• Montera på varje sida en skiva (12b), löphjul (12),
skiva (12b).
• Tryck på säkringskåpa (12c) på båda sidorna.
Montera skyddsbygel fig. 8.
Stick in båda skyddsbyglarna (9) i fästet, använd en
bricka och sexkantsskruvarna M10x55 med sexkant-
mutter (9a) till vänster och höger och dra åt dem.
Montera stödhjulet fig. 9
• Montera hjulhållare höger (24) och hjulhållare vän-
ster (25) med sexkantsskruvarna M10x25 med
bricka och mutter (25a) på hållarna men dra inte åt
skruvarna än.
• Stick in dosan (26a) i stödhjulet (26) och sätt skivor-
na (26b) på den till vänster och höger.
• Ta det monterade stödhjulet och skjut in det mellan
de rörliga hjulhållarna och montera sexkantsskruven
M10x70 med bricka och mutter 26c och dra åt dem.
• Dra åt alla 4 skruvarna (25a) på hjulhållarna.
Montera stöd fig. 1
Montera stödet (15) med sexkantsskruvarna M10x25
och bricka (15a) på bottenplattan.
Montera kedjekrok fig. 6
Montera kedjekroken (22) med sexkantskruvarna
M12x35 med bricka och mutter (22a) på hållaren på
klyvpelaren (3)
Montera stamlyft fig. 5
• Montera stamlyften (19) med sexkantsskruven
M12x70 med bricka och mutter (19a) på botten-
plattans fäste, muttrarna måste vara på höger sida i
riktning mot hjulen!
• För in stamlyftsstödet (18) i urtaget och skruva in
cylinderskruven M6 (18a) upptill i röret.
• Fäst kedjan (20) med sexkantsskruven M10x30 med
bricka och mutter (20a) utvändigt på förbindnings-
stycket. Skruva endast åt muttern så långt att kedjan
kan röra sig fritt. Observera! Kedjan måste gå att
vrida helt på skruven utan motstånd!
Montera spärrspak fig. 2
• Stick in spärrspaken (21) i fästet, använd en bricka
och sexkantsskruvarna M10x55 till vänster och hö-
ger med sexkantmutter (21a) och dra åt dem.
• Kontrollera att spärren (21b) kan röra sig utan mot-
stånd!
