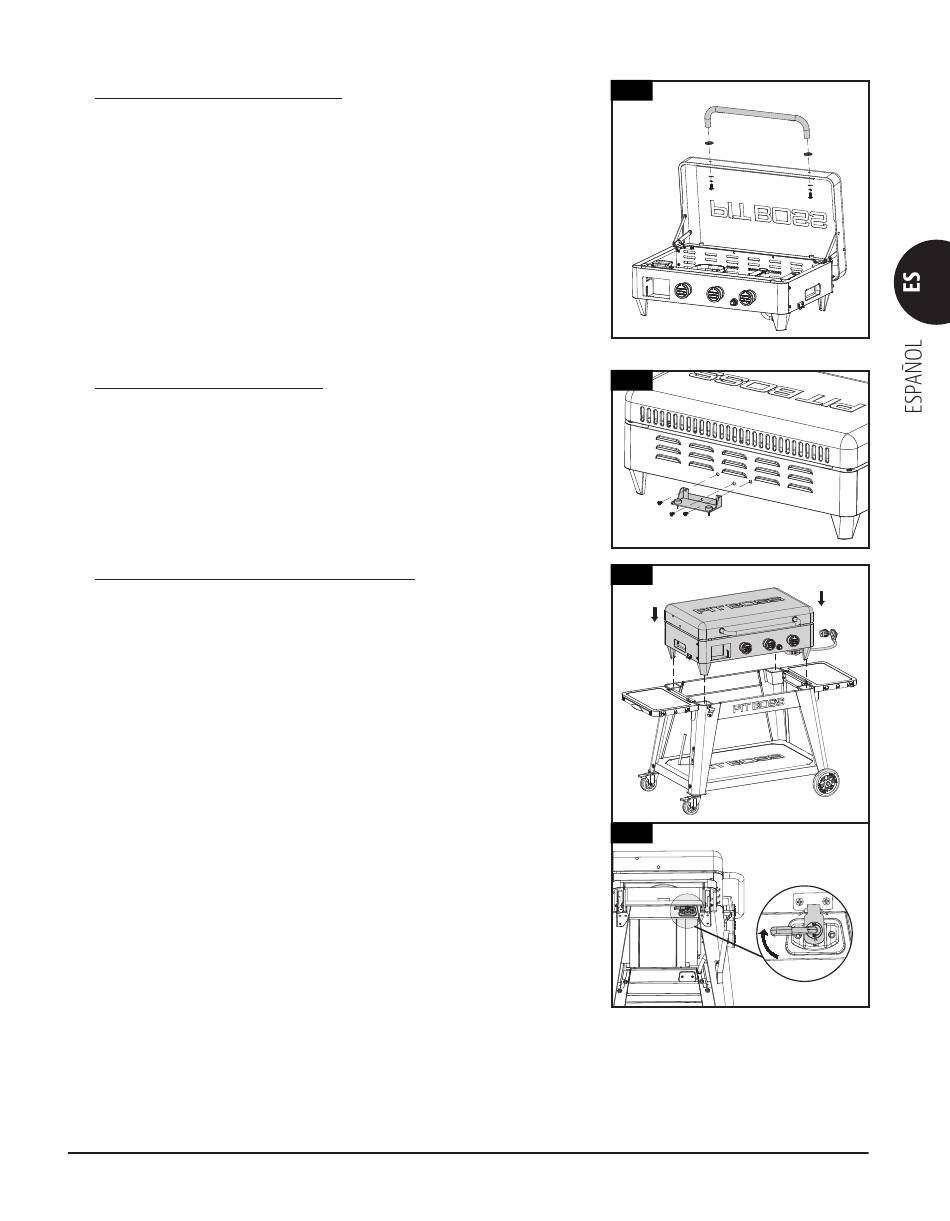

7. COLOCAR LA MANIJA DE LA TAPA
Piezas necesarias:
1 x Cámara de combustión (#1)
2 x Bisel de la manija de la tapa (#6)
1 x Manija de la tapa (#7)
Instalación:
• Retire los tornillos ya instalados de la manija de la tapa. Desde el interior
de la tapa de la caja de fuego, inserte un tornillo de modo que sobresalga
hacia afuera. Agregue un bisel de la manija de la tapa en el tornillo y,
luego, ajuste el tornillo con la mano (desde el interior) en la manija de la
tapa. Repita el mismo procedimiento de instalación para el otro extremo
de la manija de la tapa.
8. FIJAR EL SOPORTE DE LA TAPA
Piezas necesarias:
1 x Soporte de la tapa (#5)
3 x Tornillo (#A)
Instalación:
• En la parte trasera de la caja de fuego, ajuste el soporte de la tapa al
centro del panel con tres tornillos.
9. INSTALAR LA CAJA DE FUEGO EN EL CARRO
NOTA: Se muestra un regulador; sin embargo, no todos los distribuidores
venden las unidades con regulador incluido. Se proporciona un kit de transición
de colector en caso de que un regulador de gas no venga premontado en
la plancha. Seleccione el conector del kit de transición del colector que se
requiere para su colector de gas y la tubería del regulador.
Instalación:
• Coloque la caja de fuego al lado del carro, ambos apuntando en la
misma dirección. Con la ayuda de dos personas, levante la caja de fuego
mediante las ranuras de cada lado. Con cuidado, coloque la caja de fuego
en la estructura del carro y pase el regulador y la manguera a través del
panel lateral del carro a la derecha de la unidad. Vea la imagen 9A.
IMPORTANTE: Tenga cuidado de no pellizcar ni dañar el regulador o la
manguera durante la instalación de la caja de fuego en el carro. Si no
se instala correctamente, puede hacer que las piezas no funcionen
de forma adecuada.
• Una vez en posición, gire los pestillos (uno en cada lado) para bloquear la
caja de fuego en el carro. Vea la imagen 9B.
7
7
6
1
8
A
5
A
A
9A
9B
6
