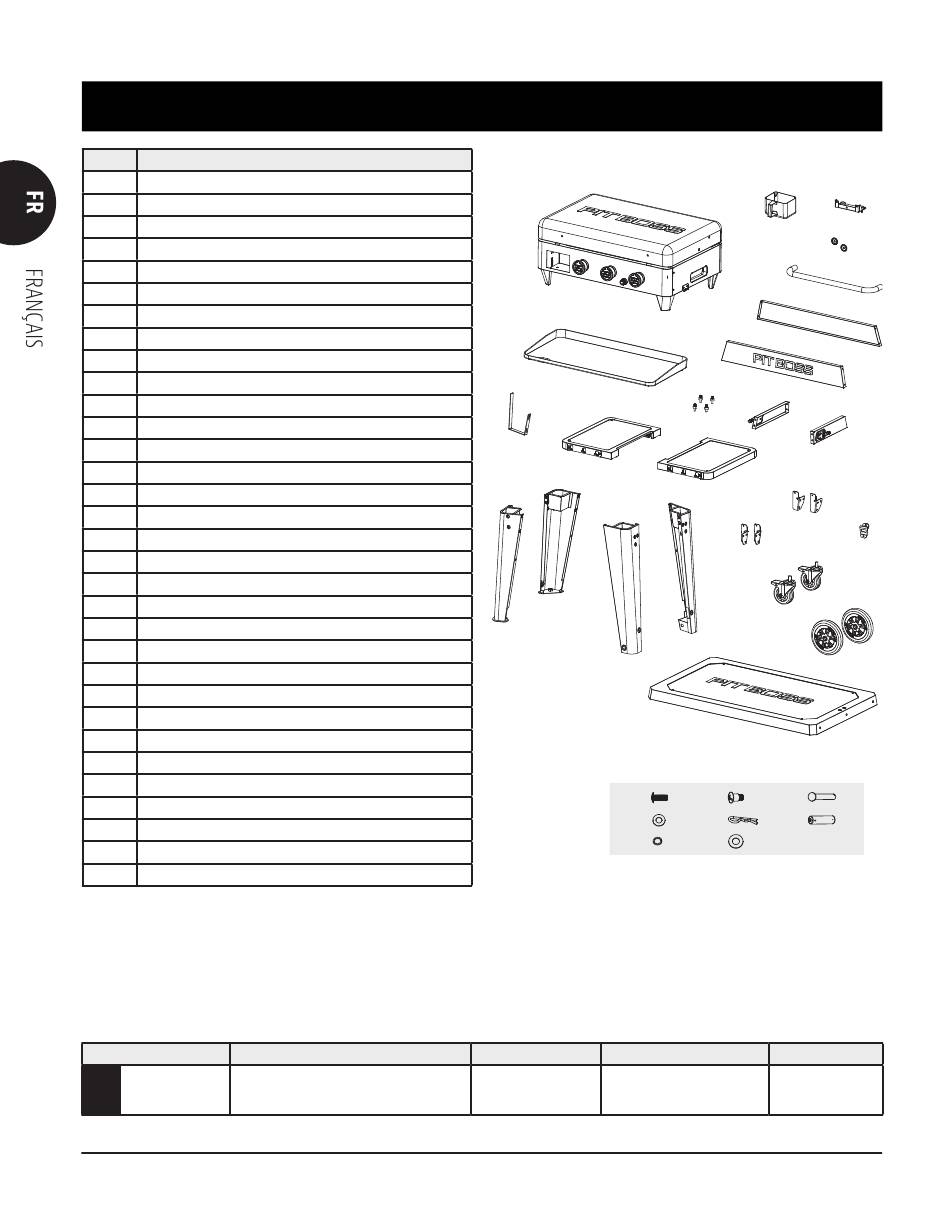

Pièces Et Spécifications - Pit Boss ULTIMATE GRIDDLE-Serie Montageanleitung

No. Description
1 Chambre de combustion (x1)
2 Plaque chauffante (x1)
3 Vis des pieds de la plaque chauffante (x4)
4 Bac à graisse (x1)
5 Support de couvercle (x1)
6 Bague de la poignée du couvercle (x2)
7 Poignée du couvercle (x1)
8 Panneau avant du chariot (x1)
9 Panneau arrière du chariot (x1)
10 Panneau latéral du chariot - gauche (x1)
11 Panneau latéral du chariot - droit (x1)
12 Tablette latérale - gauche (x1)
13 Tablette latérale - droit (x1)
14 Attache de la bouteille de gaz (x1)
15 Support de bouteille de gaz (x1)
16 Crochet du distributeur d'essuie-tout (x1)
17 Pied de soutien pour roulette - avant (x1)
18 Pied de soutien pour roulette - arrière (x1)
19 Pied de soutien pour roue - avant (x1)
20 Pied de soutien pour roue - arrière (x1)
21 Décapsuleur (x1)
22 Roulette verrouillable (x2)
23 Roue (x2)
24 Tablette inférieure (x1)
A Vis (x37)
B Rondelle (x16)
C Rondelle de blocage (x16)
D Vis (x4)
E Clavette de roue (x2)
F Rondelle de roue (x2)
G Axe de roue (x2)
H Pile (x1)
REMARQUE : En raison du développement continu du produit, les pièces peuvent être modifiées
sans préavis. Contactez le service clientèle si des pièces manquent lors de l'assemblage de l'appareil.
MODÈLE
PB
PB3BGD2
10
PIÈCES ET SPÉCIFICATIONS
ASSEMBLÉ (LxHxP)
1 438 X 728 X 940 MM /
56,6 X 28,6 X 37,0 PO
1
2
14
12
13
18
17
19
A
B
C
POIDS ZONE DE CUISSON
52,7 KG / 3 460 CM² /
116,2 LB 536,3 PO²
5
4
6
7
8
9
3
10
11
16
21
15
20
22
23
24
D G
E H
F
ENTRÉE DE CHALEUR
10,5 KW
