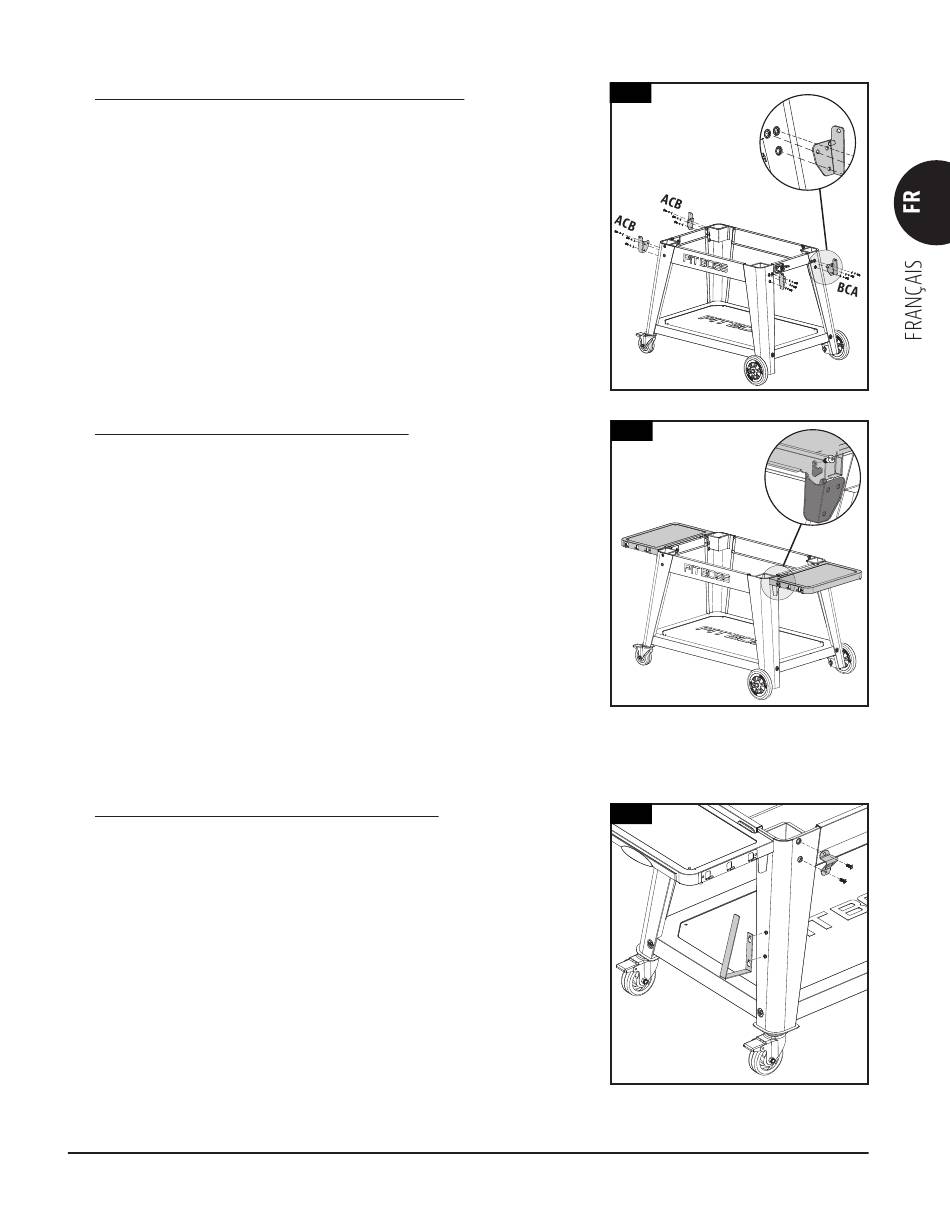

4. FIXATION DES SUPPORTS DE TABLETTE LATÉRALE
Pièces nécessaires :
2 x Support de tablette latérale - gauche (#15)
2 x Support de tablette latérale - droit (#16)
12 x Vis (#A)
12 x Rondelle (#B)
12 x Rondelle de blocage (#C)
Installation :
• Montez un support de tablette latérale sur un pied de soutien à l'aide
de trois rondelles, de trois rondelles de blocage et de trois vis. Insérez
chaque vis à mi-course dans un premier temps, puis serrez à fond
lorsque les trois vis sont montées et alignées correctement. Répétez la
procédure pour monter les trois autres supports de tablette latérale sur
les trois pieds de soutien.
5. INSTALLATION DES TABLETTES LATÉRALES
Pièces nécessaires :
1 x Tablette latérale - gauche (#12)
1 x Tablette latérale - droit (#13)
4 x Vis (#D)
Installation :
• Alignez et positionnez une tablette latérale sur les supports
correspondants d'un côté de l'appareil. Par en dessous, fixez une vis
dans chaque coin, comme indiqué par l'illustration. Répétez la même
installation pour la tablette latérale située de l'autre côté de l'appareil.
REMARQUE : Une fois installées, les deux tablettes latérales se
relèvent (à des fins d'utilisation) ou s'abaissent (à des fins de
rangement) sans difficulté.
IMPORTANT : Ne pas utiliser les tablettes latérales pour déplacer
ou soulever l'appareil. Les tablettes se briseront sous le poids de
l'appareil, ce qui n'est pas couvert par la garantie.
6. MONTAGE DES ÉLÉMENTS SUPPLÉMENTAIRES
Pièces nécessaires :
1 x Crochet du distributeur d'essuie-tout (#14)
1 x Décapsuleur (#21)
2 x Vis (#A)
Installation :
• Montez le décapsuleur sur le pied de soutien avant gauche à l'aide
de deux vis. Observez l'illustration indiquant l'orientation correcte,
ouverture orientée vers le bas.
• Installez le crochet du distributeur d'essuie-tout sur les deux vis
préinstallées sur le même pied de soutien. Appuyez pour vous assurer
que le crochet du distributeur d'essuie-tout reste bien en place.
4
15
16
15
5
12
6
14
16
D
13
21
A
A
13
