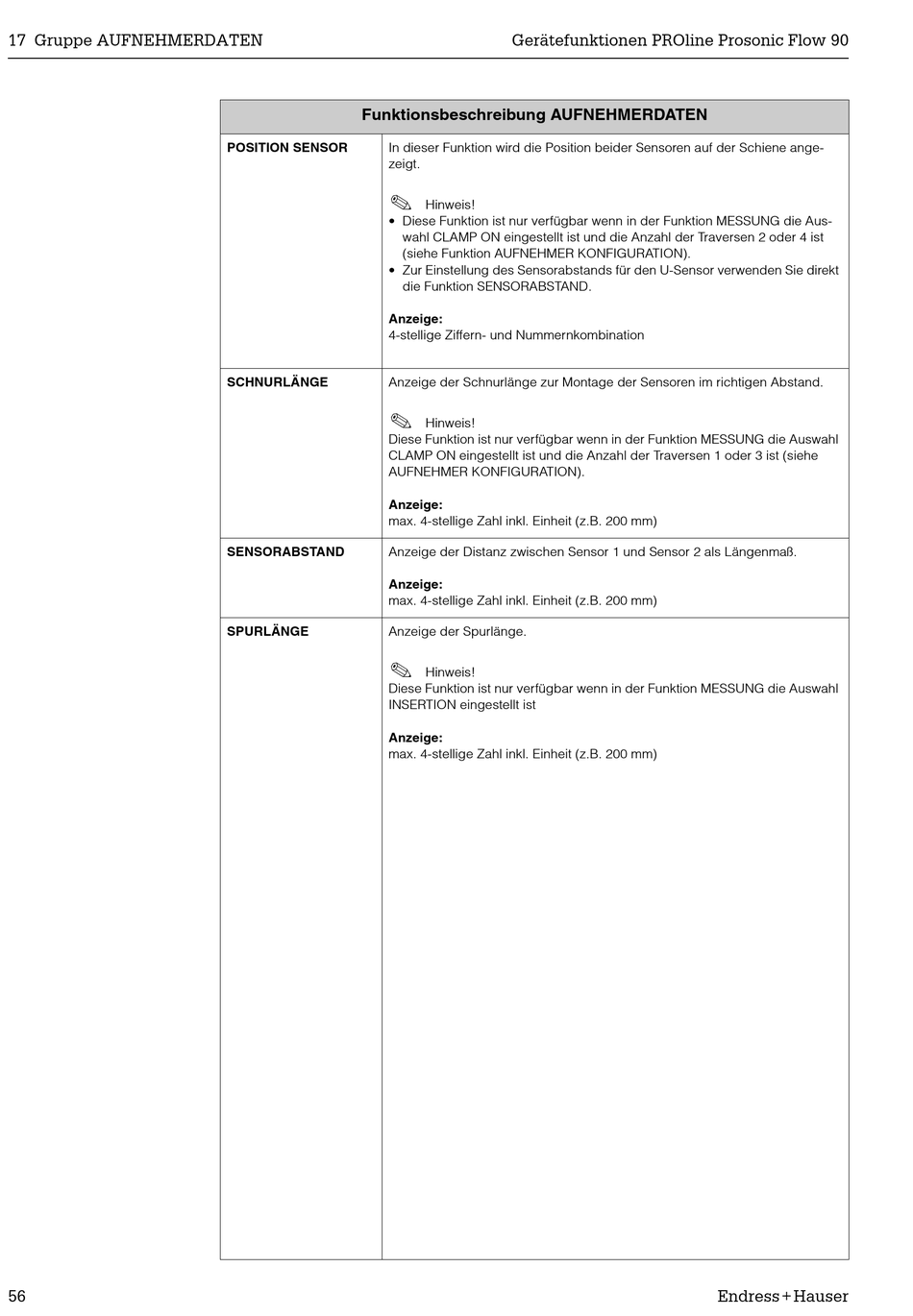

Endress+Hauser PROline prosonic flow 90 Beschreibung Gerätefunktionen Seite 56

17 Gruppe AUFNEHMERDATEN
56
Funktionsbeschreibung AUFNEHMERDATEN
POSITION SENSOR In dieser Funktion wird die Position beider Sensoren auf der Schiene ange-
zeigt.
!
• Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG die Aus-
• Zur Einstellung des Sensorabstands für den U-Sensor verwenden Sie direkt
Anzeige:
4-stellige Ziffern- und Nummernkombination
Anzeige der Schnurlänge zur Montage der Sensoren im richtigen Abstand.
SCHNURLÄNGE
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
CLAMP ON eingestellt ist und die Anzahl der Traversen 1 oder 3 ist (siehe
AUFNEHMER KONFIGURATION).
Anzeige:
max. 4-stellige Zahl inkl. Einheit (z.B. 200 mm)
SENSORABSTAND Anzeige der Distanz zwischen Sensor 1 und Sensor 2 als Längenmaß.
Anzeige:
max. 4-stellige Zahl inkl. Einheit (z.B. 200 mm)
SPURLÄNGE Anzeige der Spurlänge.
!
Diese Funktion ist nur verfügbar wenn in der Funktion MESSUNG die Auswahl
INSERTION eingestellt ist
Anzeige:
max. 4-stellige Zahl inkl. Einheit (z.B. 200 mm)
Gerätefunktionen PROline Prosonic Flow 90
Hinweis!
wahl CLAMP ON eingestellt ist und die Anzahl der Traversen 2 oder 4 ist
(siehe Funktion AUFNEHMER KONFIGURATION).
die Funktion SENSORABSTAND.
Hinweis!
Hinweis!
Endress+Hauser
