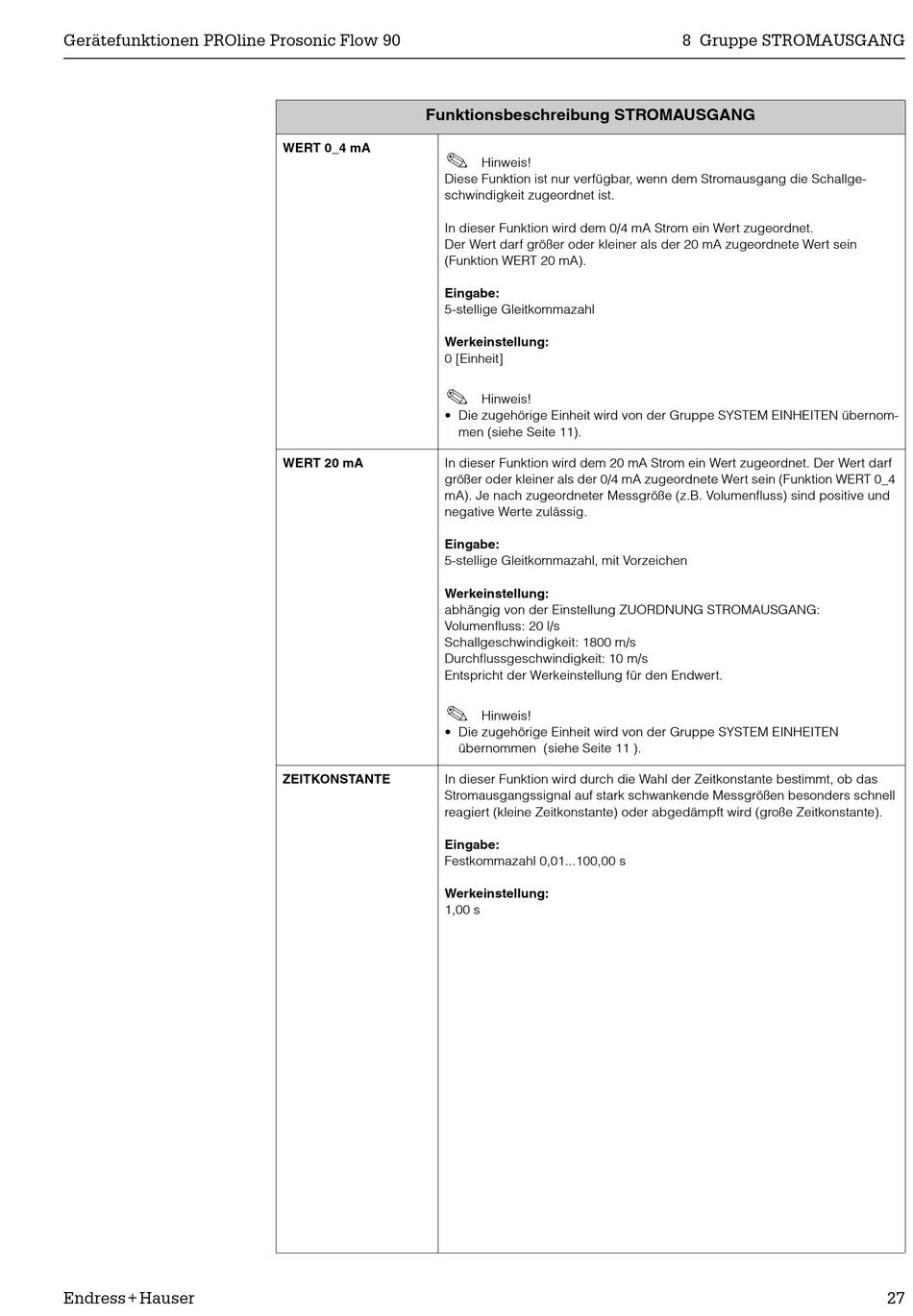

Endress+Hauser PROline prosonic flow 90 Beschreibung Gerätefunktionen Seite 27

Gerätefunktionen PROline Prosonic Flow 90
Endress+Hauser
Funktionsbeschreibung STROMAUSGANG
WERT 0_4 mA
!
Diese Funktion ist nur verfügbar, wenn dem Stromausgang die Schallge-
schwindigkeit zugeordnet ist.
In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet.
Der Wert darf größer oder kleiner als der 20 mA zugeordnete Wert sein
(Funktion WERT 20 mA).
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird von der Gruppe SYSTEM EINHEITEN übernom-
WERT 20 mA In dieser Funktion wird dem 20 mA Strom ein Wert zugeordnet. Der Wert darf
größer oder kleiner als der 0/4 mA zugeordnete Wert sein (Funktion WERT 0_4
mA). Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und
negative Werte zulässig.
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
abhängig von der Einstellung ZUORDNUNG STROMAUSGANG:
Volumenfluss: 20 l/s
Schallgeschwindigkeit: 1800 m/s
Durchflussgeschwindigkeit: 10 m/s
Entspricht der Werkeinstellung für den Endwert.
!
• Die zugehörige Einheit wird von der Gruppe SYSTEM EINHEITEN
ZEITKONSTANTE In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das
Stromausgangssignal auf stark schwankende Messgrößen besonders schnell
reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeitkonstante).
Eingabe:
Festkommazahl 0,01...100,00 s
Werkeinstellung:
1,00 s
Hinweis!
Hinweis!
men (siehe Seite 11).
Hinweis!
übernommen (siehe Seite 11 ).
8 Gruppe STROMAUSGANG
27
