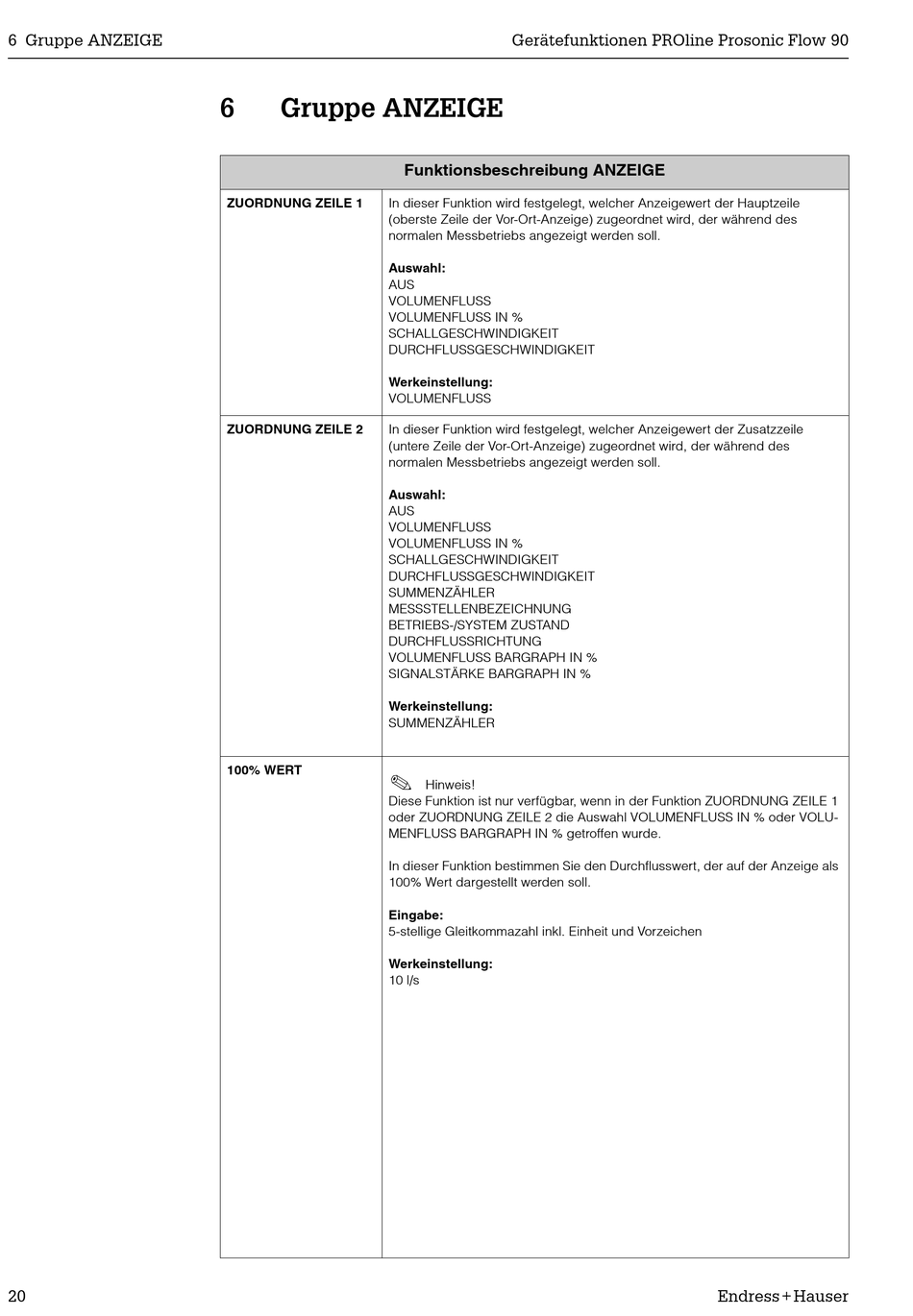

Gruppe Anzeige - Endress+Hauser PROline prosonic flow 90 Beschreibung Gerätefunktionen

6 Gruppe ANZEIGE

20
6 Gruppe ANZEIGE
ZUORDNUNG ZEILE 1 In dieser Funktion wird festgelegt, welcher Anzeigewert der Hauptzeile
(oberste Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des
normalen Messbetriebs angezeigt werden soll.
Auswahl:
AUS
VOLUMENFLUSS
VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT
DURCHFLUSSGESCHWINDIGKEIT
Werkeinstellung:
VOLUMENFLUSS
ZUORDNUNG ZEILE 2 In dieser Funktion wird festgelegt, welcher Anzeigewert der Zusatzzeile
(untere Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des
normalen Messbetriebs angezeigt werden soll.
Auswahl:
AUS
VOLUMENFLUSS
VOLUMENFLUSS IN %
SCHALLGESCHWINDIGKEIT
DURCHFLUSSGESCHWINDIGKEIT
SUMMENZÄHLER
MESSSTELLENBEZEICHNUNG
BETRIEBS-/SYSTEM ZUSTAND
DURCHFLUSSRICHTUNG
VOLUMENFLUSS BARGRAPH IN %
SIGNALSTÄRKE BARGRAPH IN %
Werkeinstellung:
SUMMENZÄHLER
100% WERT
!
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG ZEILE 1
oder ZUORDNUNG ZEILE 2 die Auswahl VOLUMENFLUSS IN % oder VOLU-
MENFLUSS BARGRAPH IN % getroffen wurde.
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als
100% Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl inkl. Einheit und Vorzeichen
Werkeinstellung:
10 l/s
Gerätefunktionen PROline Prosonic Flow 90
Funktionsbeschreibung ANZEIGE
Hinweis!
Endress+Hauser
