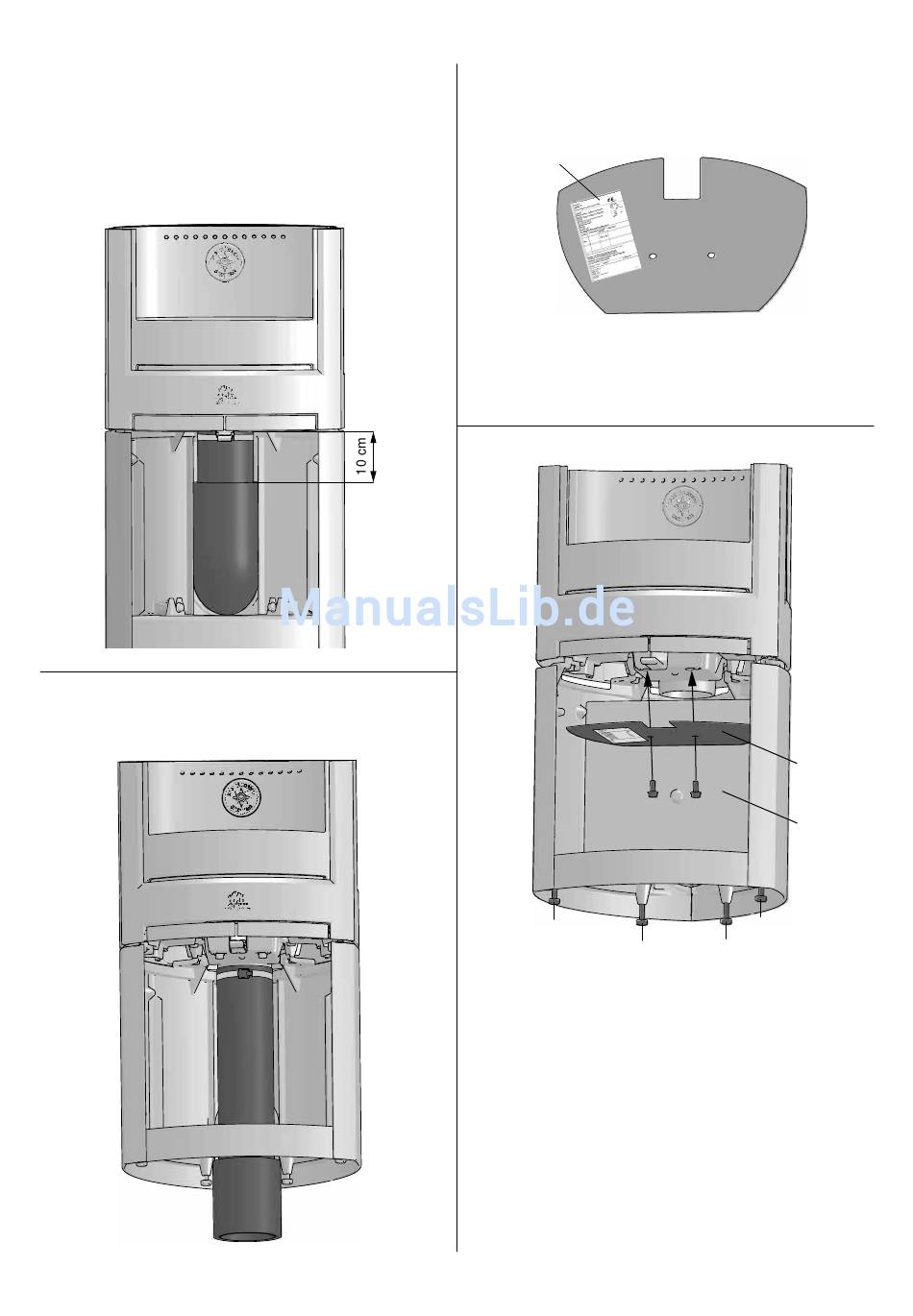

4.3 Montage mit Außenluftzufuhr
(Zusatzausstattung)
Jøtul F 371 – rückseitiger Abzug
Wenn eine Außenluftzufuhr installiert werden soll, lesen
Sie die Montageanweisungen für den Außenluftsatz.
Abb. 8
Jøtul F 371 – Außenluftanschluss durch
den Boden
Abb. 9

4.4 Position des Zulassungsetiketts

Abb. 10
A
1. Bringen Sie die das Zulassungsetikett, das sich im Inneren
des Aschenkastens befi ndet, an der Unterseite der
Hitzeschutzplatte für die Brennkammer an. (Dieses Etikett
ist wichtig für die Produktzulassung.)
Abb. 11
D
D
1. Platzieren Sie die hintere Platte (A) im Sockel.
2. Sichern Sie die beiliegende Hitzeschutzplatte (B) mit
den Schrauben (C) aus dem Schraubenbeutel an der
Brennkammer.
3. Richten Sie das Produkt mithilfe der vier Einstellschrauben
(D) waagerecht aus. Hinweis: Bei Verwendung einer
Fußbodenplatte aus Glas (Zusatzausstattung) muss das
Unterteil ca. 8 mm vom Boden angehoben werden, damit
die Fußbodenplatte unter die Vorderkante des Unterteils
geschoben werden kann.
4. Soll eine Außenluftzufuhr verwendet werden, ziehen den
fl exiblen Schlauch durch das Loch in der Bodenplatte und
befestigen Sie ihn mit einer Schlauchklemme am Abzug.
Stellen Sie sicher, dass der Schlauch lang genug ist, damit
keine Verbindungsstücke erforderlich sind.
ÖSTERREICH
B
C C
A
D
D
11
