7

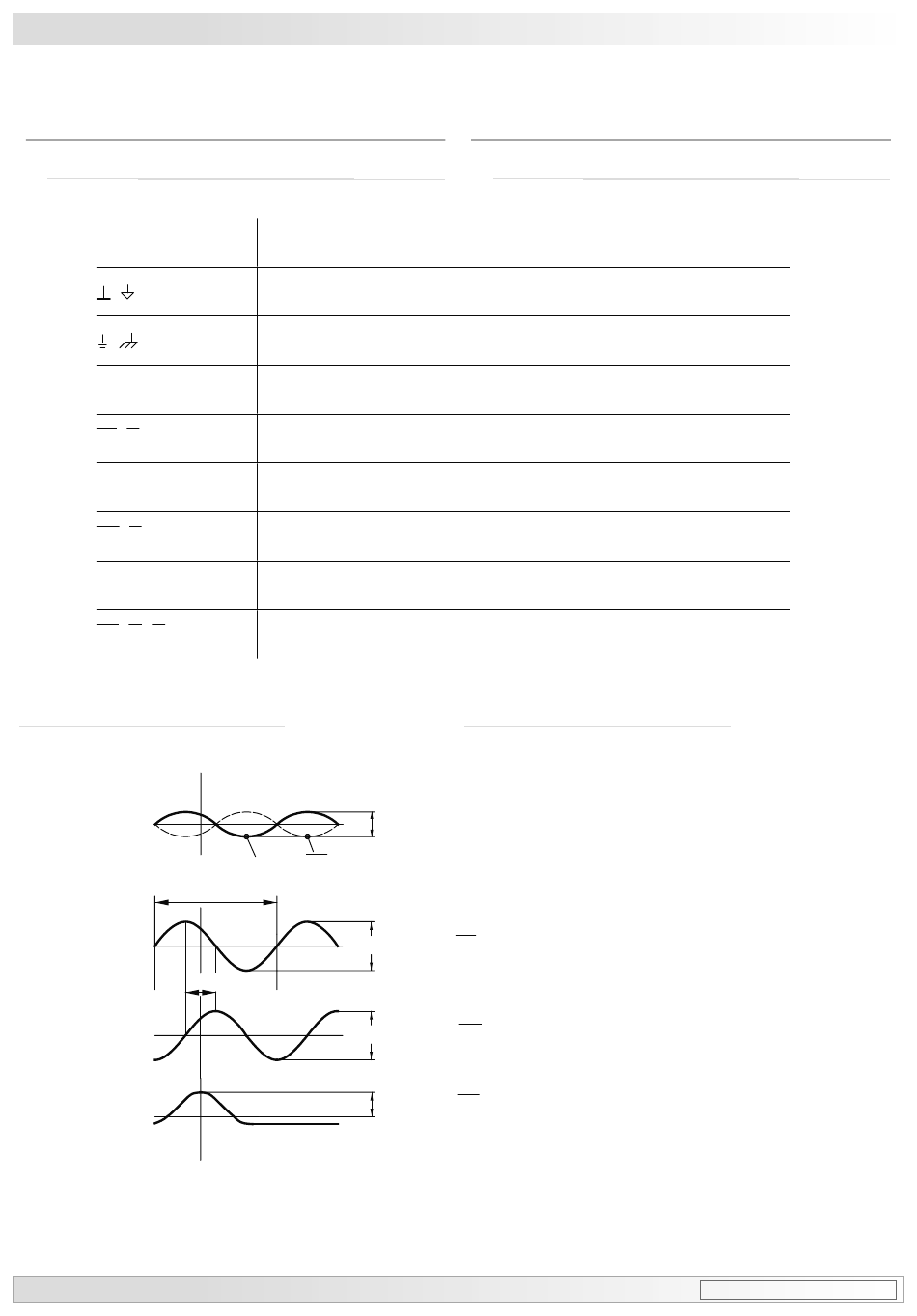

Elektrischer Anschluss / Electrical connection
7

Elektrischer Anschluss

7.1 Beschreibung der Anschlüsse
+UB; +
; ; GND; 0V
;
K1; A; A+
K1; A; A-
K2; B; B+
K2; B; B-
K0; C; R; R+
K0; C; R; R-
7.2

Ausgangssignale

2.5 V
360°el.
90°el.
Signalfolge bei positiver Drehrichtung, siehe Abschnitt 6.
Sequence for positive rotating direction, see section 6.
19
Betriebsspannung
Voltage supply
Masseanschluss
Ground
Erdungsanschluss (Gehäuse)
Earth ground (housing)
Ausgangssignal Kanal 1
Output signal channel 1
Ausgangssignal Kanal 1 invertiert
Output signal channel 1 inverted
Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
Output signal channel 2 (offset by 90° to channel 1)
Ausgangssignal Kanal 2 invertiert
Output signal channel 2 inverted
Nullimpuls (Referenzsignal)
Zero pulse (reference signal)
Nullimpuls invertiert
Zero pulse inverted
0.5 V
K1
K1
1 V [K1] – [K1]
1 V [K2] – [K2]
0.4 V [K0] – [K0]
Baumer_HOGS100_T1_DE_EN_202109_MI_11081756 (21A1)
7

Electrical connection

7.1

Terminal significance

7.2

Output signals

= Cos
= Sin
MB183aT1 - 11081756
