Vorbereitung; Lieferumfang; Preparation; Scope Of Delivery - Baumer HUBNER BERLIN HOGS 100 Montage- Und Betriebsanleitung

4

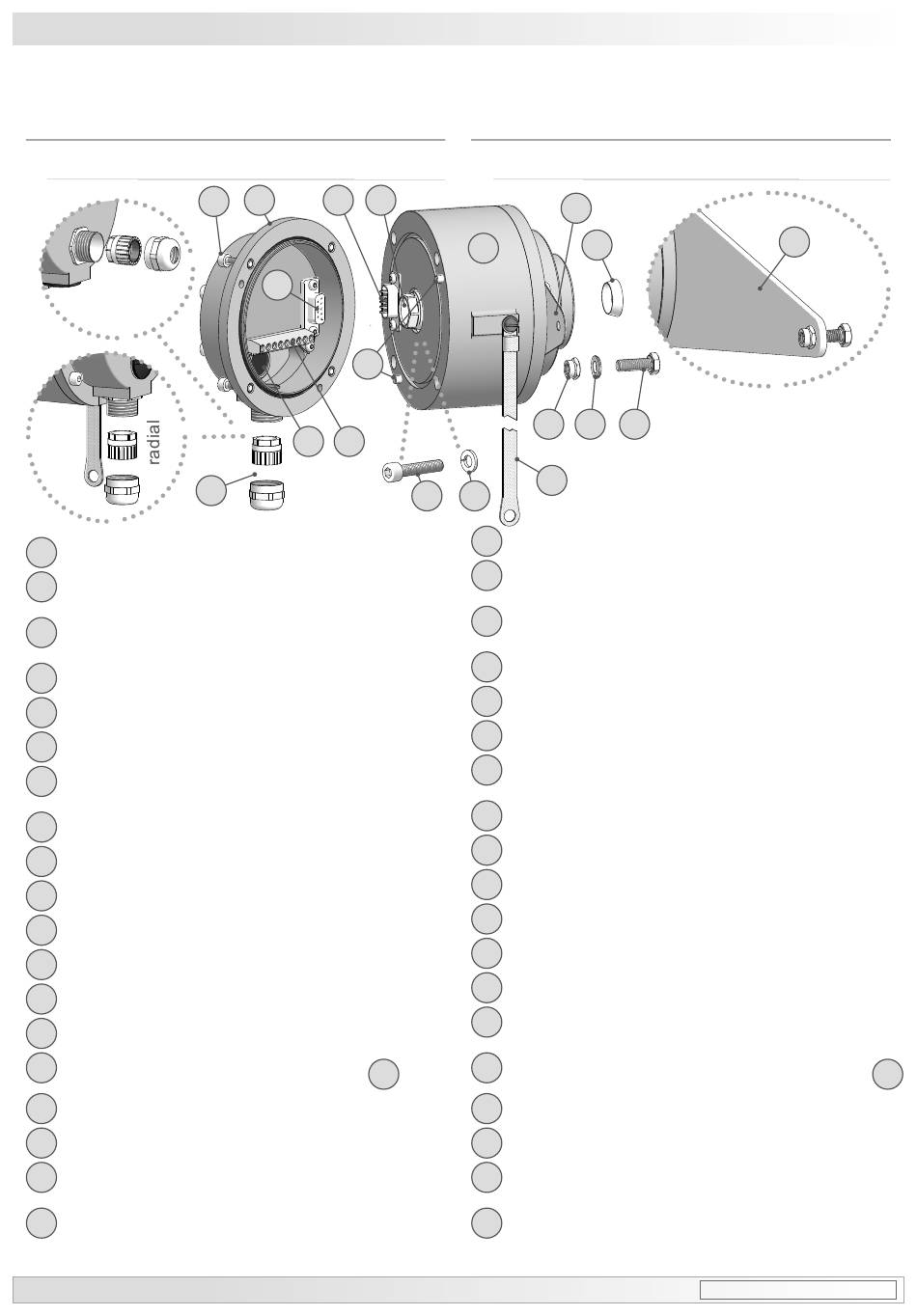

Vorbereitung / Preparation
4

Vorbereitung

4.1

Lieferumfang

axial
Gehäuse
1
Einseitig offene Hohlwelle oder Konuswelle
2
mit Schlüsselfläche SW 17 mm
Spannelement
3
(nur bei einseitig offener Hohlwelle)
NORD-LOCK Scheibe NL6 SP SS
4
Befestigungsschraube M6x30 mm, ISO 4762
5
Stützblech für Drehmomentstütze
6
Option: Sonderstützblech für
6.1
Drehmomentstütze
Sechskantschraube M6x18 mm, ISO 4017
7
Scheibe B6,4, ISO 7090
8
Selbstsichernde Mutter M6, ISO 10511
9
Abdeckhaube mit O-Ring
10
Ejot-Innensechskantschraube M4x14 mm
11
Erdungsband ~230 mm lang
12
D-SUB Stecker am Gerätegehäuse
13
14
D-SUB Buchse zur Verbindung mit 13
Anschlussklemmen, siehe Abschnitt 7.3.
15
Verschlussstopfen
16
Kabelverschraubung M16x1,5 mm
17
für Kabel ø5...9 mm
Zentrierstift für Abdeckhaube
18
7
10 13
11
14
18
16 15
17
Baumer_HOGS100_T1_DE_EN_202109_MI_11081756 (21A1)
4

Preparation

4.1

Scope of delivery

2
1
9
12
5 4
Housing
1
Blind hollow shaft or cone shaft with spanner
2
flat 17 mm a/f
Clamping element
3
(only for blind hollow shaft)
NORD-LOCK washer NL6 SP SS
4
Fixing screw M6x30 mm, ISO 4762
5
Support plate for torque arm
6
Option: Special support plate for
6.1
torque arm
Hexagon screw M6x18 mm, ISO 4017
7
Washer B6,4, ISO 7090
8
Self-locking nut M6, ISO 10511
9
Cover with o-ring
10
Ejot hexagon socket screw M4x14 mm
11
Earthing strap, length ~230 mm
12
D-SUB connector (male) on the device hous-
13
ing
14
D-SUB connector (female) for connection with 13
Connecting terminal, see section 7.3.
15
Plug
16
Cable gland M16x1.5 mm
17
for cable ø5...9 mm
Centering pin for cover
18
6
3
Option
8 7
MB183aT1 - 11081756
6.1
