6 | Stromanschluss
● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei
Wartungsarbeiten vollständig getrennt werden kann.
● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an.
● Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters.
● Schließen Sie den Schutzleiter an.
● Schließen Sie den Motor an die Stromversorgung an.
Falscher Anschluss.
Gefahr der Beschädigung des Motors.
● Die folgenden Schaltpläne stellen typische Verkabelungen dar. Prüfen Sie, ob im Motorklemmka-
sten Anweisungen für die Verkabelung/Schaltpläne vorhanden sind.
6.2 Schaltplan für einphasigen Motor

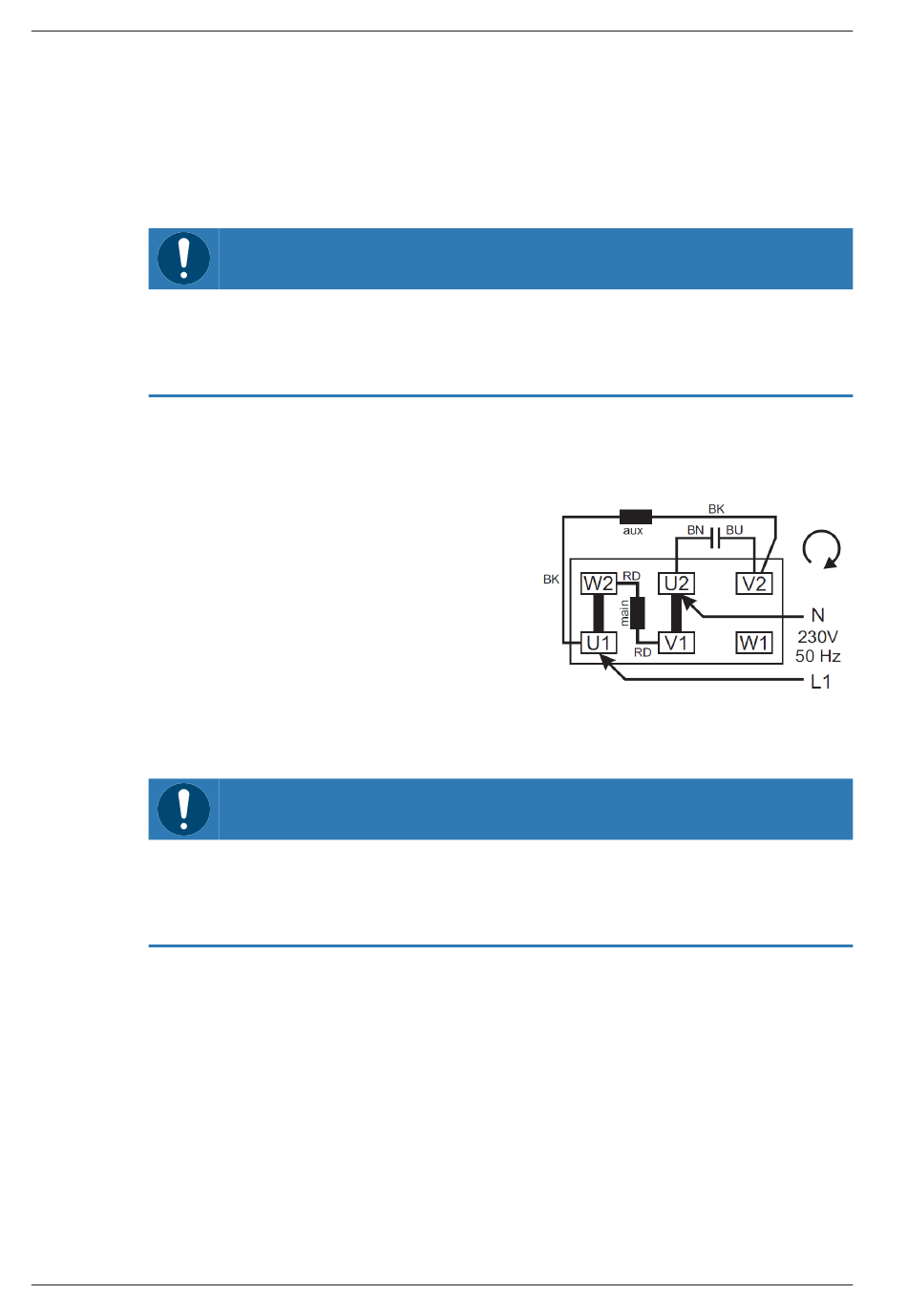

Anschlussschema für Wechselstrommotor
Erklärung der Farbcodierung:
bk = Schwarz
bn = Braun
BU = Blau
GN = Grün
RD = Rot
YE = Gelb
6.3 Schaltplan für Drehstrommotor
Falsche Drehrichtung.
Gefahr der Beschädigung der Maschine!
● Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschä-
digt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Drehrichtung korrekt ist.
● Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. eingeprägten
Pfeils.
● Schalten Sie den Motor für einen Sekundenbruchteil ein.
● Bestimmen Sie durch Beobachten des Lüfterrads des Motors die Drehrichtung.
Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss:
● Vertauschen Sie zwei der Phasen des Motors.
