Produktbeschreibung; Lieferumfang; Funktionsprinzip - axing EOC 1-32 Betriebsanleitung

Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer

1. Produktbeschreibung

1.1. Lieferumfang

•
EOC 1-32 oder EOC 2-32
•
CAT5 Ethernet-Kabel
•
12V DC Steckernetzteil zur Spannungsversorgung
•
Quickstart-Anleitung

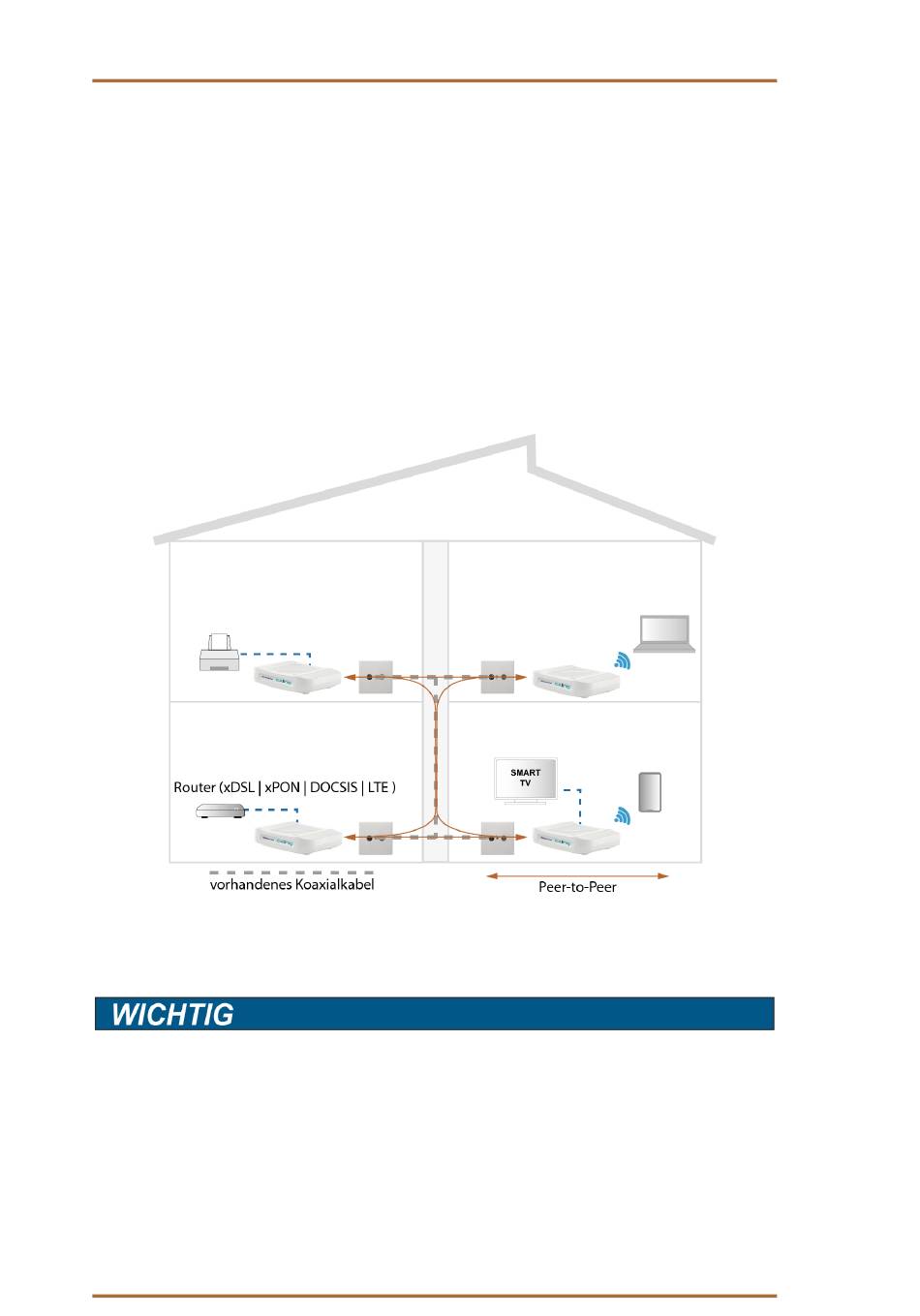

1.2. Funktionsprinzip

Die EOC 1-32 und EOC 2-32 bauen mit Hilfe des G.hn-Standards ein Ethernet-over-Coax-Netzwerk über die
Koaxialkabel der Hausinstallation auf. Fernsehen und Radio werden darüber weiterhin übertragen.
•
Es können bis zu 16 EOC 1-32 oder EOC 2-32 (auch gemischt) miteinander Verbindungen aufbauen.
•
Die EOC 1-32 oder EOC 2-32 können nicht mit anderen AXING-EOC-Geräten oder mit Fremdprodukten
verbunden werden.
•
Die EoC-Geräte verwenden den Frequenzbereich von 5 ... 204 MHz. Alle Komponenten in der
Verteilstruktur müssen diesen Frequenzbereich in beide Richtungen passiv übertragen.
•
Die Dämpfung im Koaxialnetz darf zwischen den EoC-Geräten maximal 77 dB betragen. Für optimale
Datenraten sollte die Dämpfung nicht höher als 50 dB betragen.
•
Wenn die EoC-Signale in den terrestrischen Bereich eines Multischalters eingespeist werden, dann muss
dieser Eingang passiv sein. Weiterhin muss der terrestrische Eingang, um die volle Datenrate des EoC-
Systems nutzen zu können, den Frequenzbereich von 5 bis 204 MHz unterstützen. Bei einem Multischalter-
Kaskadesystem gelten die Bedingungen für den gesamten terrestrischen Zweig.
Seite 4 von 26 AXING-BA_EOC-1-2-32.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-08-16
