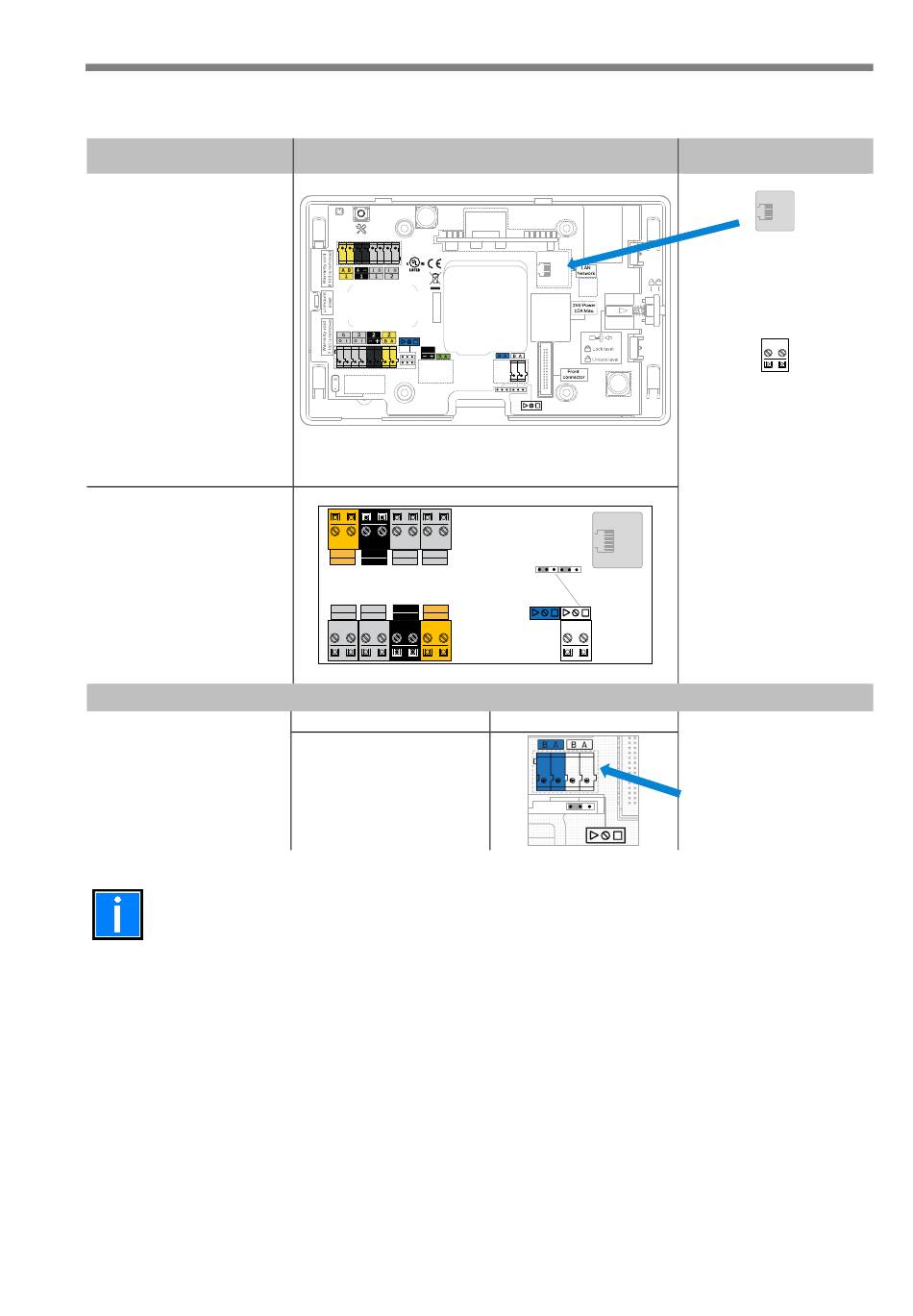

3.1.3 Anschlusseinheit 79CM307Z3 IP- Modus

IP-Modus
Anschlusseinheit STIP PoE/ETH
IP-Modus:
Im IP-Modus erfolgt die
Energieversorgung über PoE.
Die Daten und Audio-
Anbindungen an die Rufanlage
werden über den
Netzwerkanschluss via IP-
Protokoll realisiert. Zusätzliche
Dienste können ebenen falls
über den Netzwerkanschluss zur
Verfügung gestellt werden.
Zur Sprachübertragung am Bett
ermöglicht der R-ABUS die
Anbindung von R-ABUS
unterstützenden Komponenten
im Zimmer
Vereinfachte Darstellung
Anschlusseinheit
STIP PoE / ETH
(Werkseinstellung)
Audio Anbindung über IP:
Bei der Anbindung über IP wird
Audio bis an das Terminal über
IP übertragen.
PoE als Spannungsversorgung ist nur für Bereiche / Regionen geeignet, in denen die
Einhaltung der DIN VDE 0834-1:2016-06 bezüglich der Trennung mit 2 x MOPP gem.
DIN EN 60601-1 nicht gefordert ist.
Max. Strom für Zimmer- Komponenten wenn STIP über PoE versorgt beachten (siehe Kap. 10).
89470J4 / 10.2021
Anschlusseinheit 79CM307Z3
3
Jumper Position in Werkseinstellung
-
+
A B I O I O
-
+
A B I O I O
1 1 1 2
4 3 2 2
-
+
O I O I B A
-
+
O I O I B A
Terminierung von ZBUS und ABUS
Jumper ZBUS
Bei dieser Anschlusseinheit
nicht vorgesehen.
Systevo Touch IP (STIP)
PoE
PoE
PoE
B A
Jumper ABUS
Spannungsversorgung
Daten / Audio
PoE
Spannungsversorgung PoE
sowie Anbindung an
Rufanlage und zusätzlicher
Dienste über Netzwerk.
B A
R-ABUS
Zur Anbindung von R-ABUS
unterstützenden
Komponenten im Zimmer
Das über den IP-Weg
übertragene Audio Signal wird
für entsprechende
Komponenten im Zimmer über
den R-ABUS zur Verfügung
gestellt.
