2.6 Touch-Terminal vom Gehäuseunterteil / Anschlusseinheit
abnehmen
Zu Servicezwecken kann das Touch-Terminal von der Anschlusseinheit abgenommen werden.
Soll das Touch-Terminal abgenommen werden, zuvor im Service Menü die Wartungsfunktion * „Abmelden
des Gerätes" ausführen.
*Diese Funktion wird zu einem späteren Zeitpunkt (> V12.04) zur Verfügung stehen.
Anschließend mit einem dünnen Schraubendreher mit einer < 3 mm breiten Klinge / Spitze o.ä. durch die
Öffnung im Gehäuse die Mechanische Verriegelung entsperren (Unlock Level).
Nach der Entriegelung kann das Touch-Terminal durch schieben nach oben von dem Gehäuseunterteil
gelöst werden.
Dabei wird die mechanische Verriegelung automatisch wieder in die Position „Lock Level"
gebracht. Vor einem erneuten Aufsetzen des Touch-Terminals auf das Gehäuseunterteil
sicherstellen, dass die Mechanische Verriegelung gedrückt ist und sich in der Position „Unlock
Level" befindet.

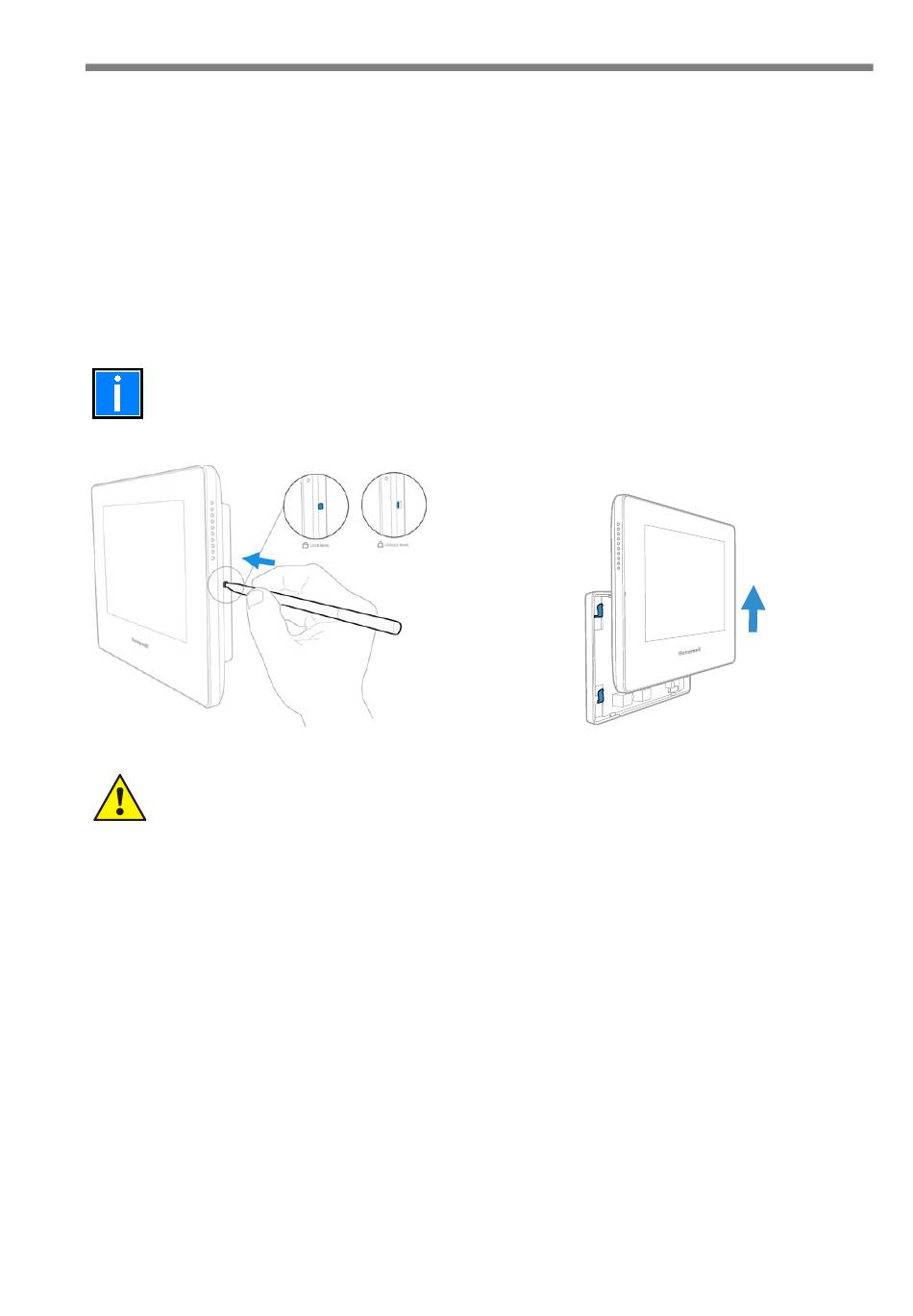

Abb. 18: Mechanische Verriegelung entsperren und Touch-Terminal abnehmen
Beschädigung möglich!
Wird mit großem Kraftaufwand, trotz Verriegelung, (Lock Level) versucht das Touch Terminal
von dem Gehäuseunterteil zu entfernen, kann der Mechanismus zerstört werden.
