Systevo Touch IP (STIP)
6

Anbindung der Komponenten im Zimmer

Nutzung des DBUS
Ab der Systemsoftware V12.03 wird der DBUS unterstützt. Die Anschlusseinheiten verfügen über zwei
Datenbus Linien. (DBUS 1 und DBUS 2) Dieser neu konzipierte Datenbus ermöglicht eine einfache
Verdrahtung in Verbindung mit einer vereinfachten Inbetriebnahme. An jeder DBUS-Linie können bis zu
3 DBUS Komponenten des gleichen Typs und einer weiteren DBUS Komponente eines anderen Typs
betrieben werden. Auf dem DBUS betriebene Komponenten sind ohne Adress-Vergabe und ohne weitere
Konfiguration in der Rufanlage eingebunden und betriebsbereit. Werden Systevo Betteneinheiten
gleichen Typs auf einer DBUS Linie betrieben geschieht eine eindeutige Identifizierung über einen
Schiebeschalter auf der Systevo DBUS-Komponente. Auf diese Weise sind Standard Zimmer-
Konstellationen leicht realisierbar.
Anschaltung von DBUS Komponenten
DBUS Komponenten werden mit 4-Drähten untereinander verschaltet. Die flexible Bus-Topologie erlaubt
eine Bus- und Stern Verschaltung, sowie ein Mix aus beiden Möglichkeiten. Die erforderliche Terminierung
übernimmt die jeweilige Komponente selbst.

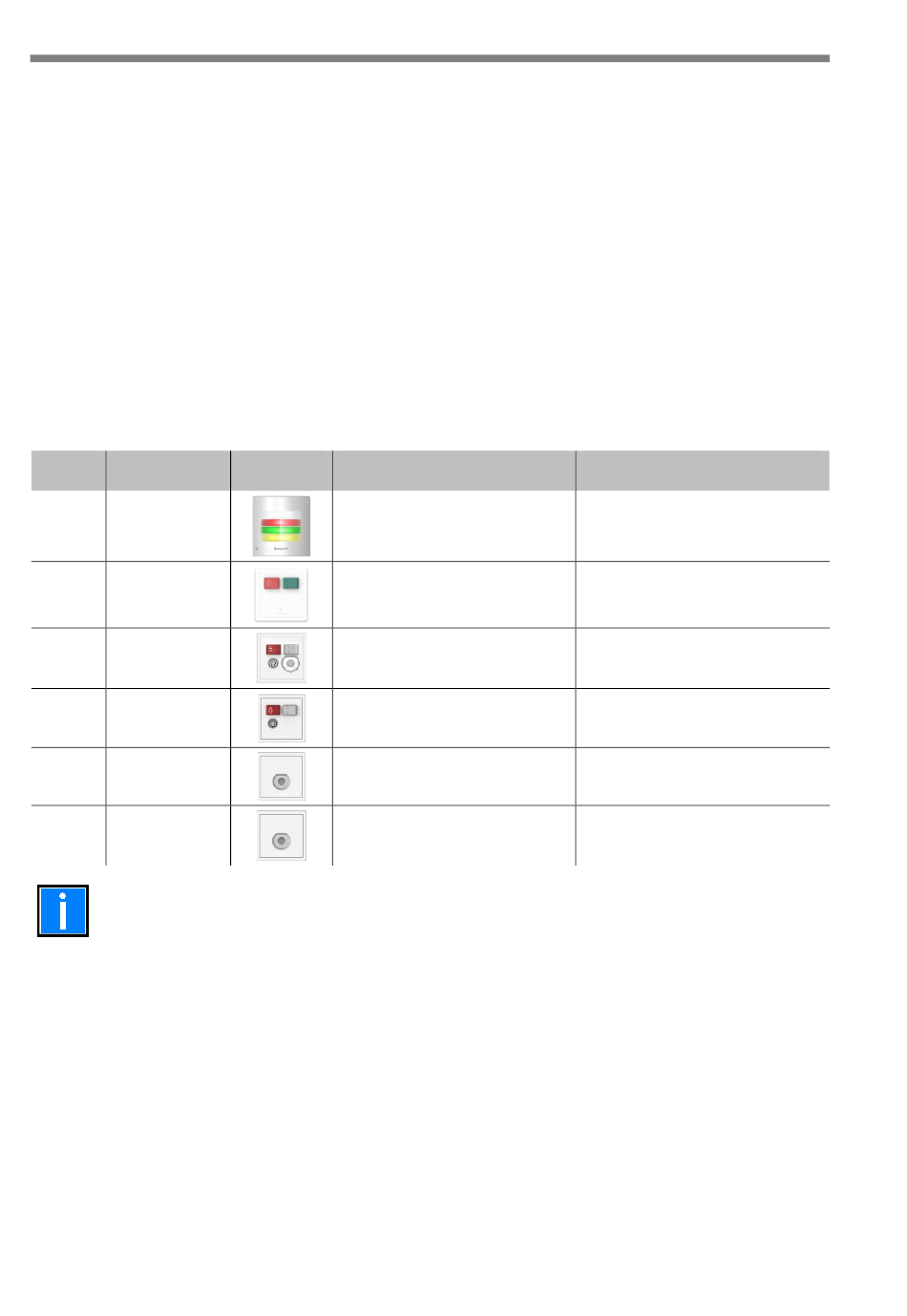

Mögliche DBUS Komponenten
Nr. Bezeichnung
[1] SCL
[3] SCU
[5] SBU-DM2+
[6] SBU-D2+
[7] SBU-M5
[8] SBU-M2
Bitte beachten!
Zur Drucklegung können dargestellte Komponenten möglicherweise noch nicht verfügbar sein.
Unbedingt Verfügbarkeit prüfen.
24
Abbildung Beschreibung GB
Systevo Corridor Lamp
Systevo Care Unit
Systevo Bed Unit M
Systevo Bed Unit
Systevo Bed Unit
Systevo Bed Unit
Beschreibung Deutsch
Systevo Zimmersignalleuchte
Systevo Care Unit
Systevo Betteneinheit M
Systevo Betteneinheit
Systevo Betteneinheit M
Systevo Betteneinheit M
89470J4 / 10.2021
