3.1 Ausführungen der Anschlusseinheiten
Abhängig von den Anforderungen oder Bedingungen des Projekts können verschiedene Versionen der
Anschlusseinheit eingesetzt werden.
Die Unterschiede liegen in der Art
• der Energieversorgung für das STIP
• wie der Datenaustausch zwischen den Anschlusseinheiten mit der Rufanlage realisiert werden soll
• ob eine Netzwerkverbindung für zusätzliche Dienste benötigt wird

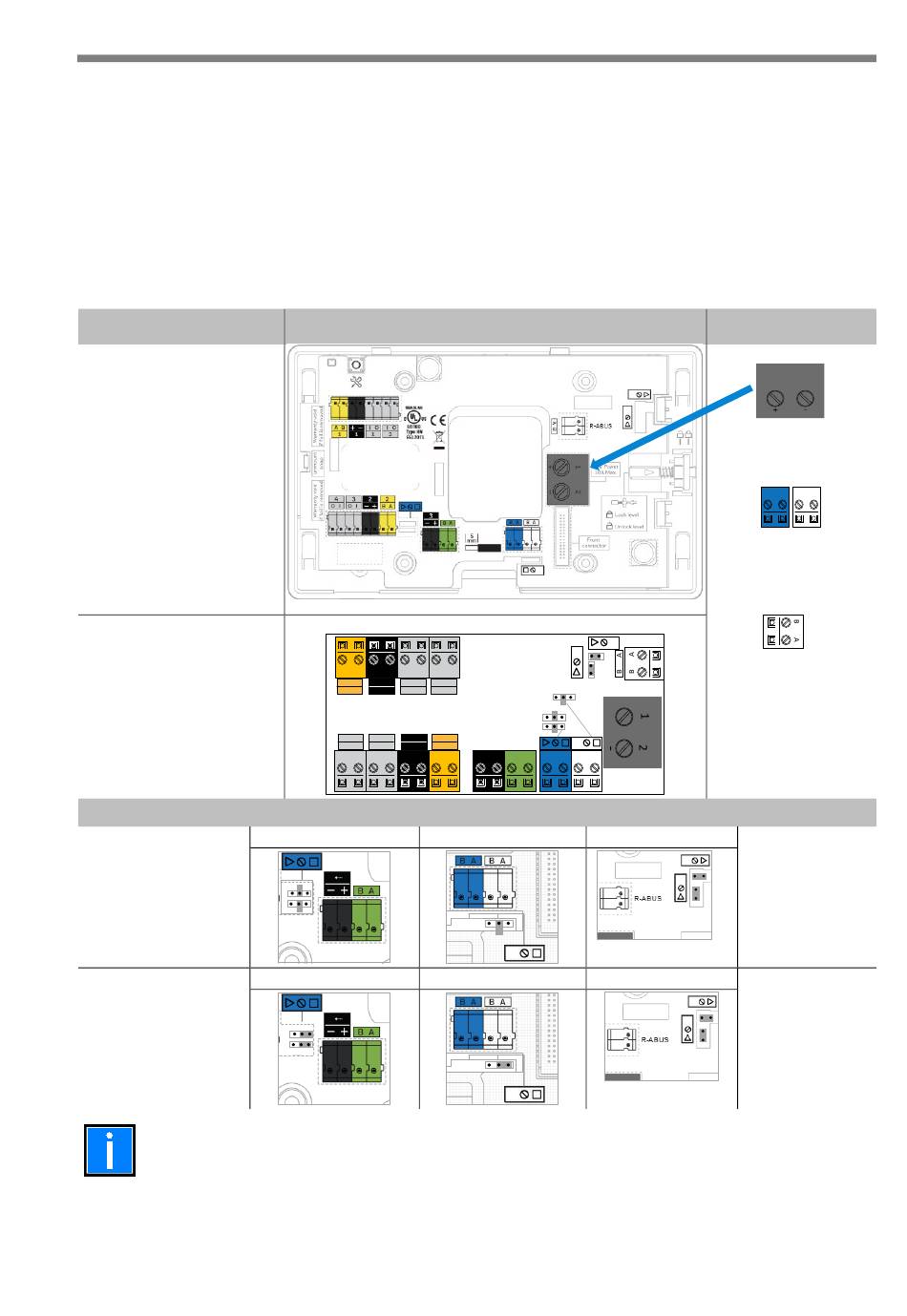

3.1.1 Anschlusseinheit 79CM307Z1 Datenbus-Modus
Datenbus-Modus
Anschlusseinheit STIP
24 V DC / BUS
Datenbus-Modus:
Im Datenbus-Modus wird die
Energieversorgung aus der
Stationsversorgung verwendet.
Die Daten und Audio-
Anbindungen an die Rufanlage
werden über den Zimmer- und
Audio Bus realisiert.
Zur Sprachübertragung am Bett
ermöglicht der R-ABUS die
Anbindung von R-ABUS
unterstützenden Komponenten
im Zimmer
Vereinfachte Darstellung
Anschlusseinheit
STIP 24 V DC / BUS
(Werkseinstellung)
Teilnehmer auf dem
Zimmer- und Audio Bus
Ende von Zimmer- und
Audio Bus
Max. Strom für Zimmer- Komponenten beachten (siehe Kap. 10). Jumper für R-ABUS bleiben
immer gesteckt.
89470J4 / 10.2021
Anschlusseinheit
79CM307Z1
Jumper Position in Werkseinstellung
-
+
A
B
I
O
I
O
-
+
A B
I
O
I
O
1
1
1
2
4
3
2
2
-
+
O
I
O
I
B
A
-
+
O
I
O
I
B
A
Terminierung von ZBUS / ABUS / R-ABUS
Jumper ZBUS
Jumper ABUS
Jumper ZBUS
Jumper ABUS
Systevo Touch IP (STIP)
R-ABUS
+
-
+
B
A
B
A
B
A
24V DC
max. 10A
Jumper R-ABUS
Jumper R-ABUS
Spannungsversorgung
Daten / Audio
1
2
Spannungsversorgung
24 V DC max. 10 A
B
A
B
A
ZBUS / ABUS
Anbindung an die
Rufanlage
R-ABUS
Audio Anbindung zum Bett
Teilnehmer ist an
beliebiger Position
auf dem Zimmer- und
Audio Bus.
R-ABUS aktiv.
Teilnehmer terminiert
das Ende von
Zimmer- und Audio
Bus.
R-ABUS aktiv.
17
