Systevo Touch IP (STIP)
3

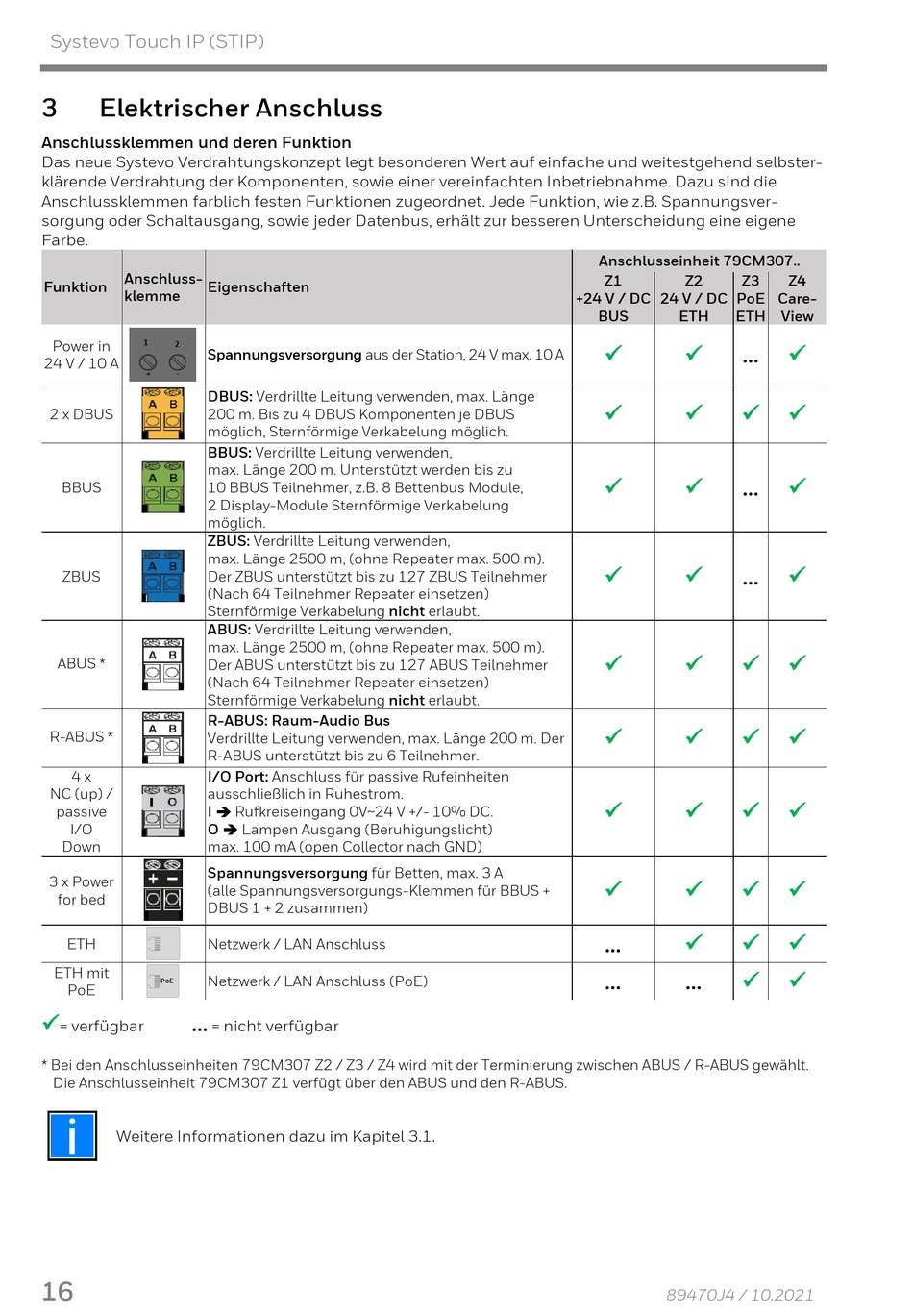

Elektrischer Anschluss

Anschlussklemmen und deren Funktion
Das neue Systevo Verdrahtungskonzept legt besonderen Wert auf einfache und weitestgehend selbster-
klärende Verdrahtung der Komponenten, sowie einer vereinfachten Inbetriebnahme. Dazu sind die
Anschlussklemmen farblich festen Funktionen zugeordnet. Jede Funktion, wie z.B. Spannungsver-
sorgung oder Schaltausgang, sowie jeder Datenbus, erhält zur besseren Unterscheidung eine eigene
Farbe.
Anschluss-
Funktion Eigenschaften
klemme
1
Power in
2
Spannungsversorgung aus der Station, 24 V max. 10 A
24 V / 10 A
DBUS: Verdrillte Leitung verwenden, max. Länge
2 x DBUS 200 m. Bis zu 4 DBUS Komponenten je DBUS
möglich, Sternförmige Verkabelung möglich.
BBUS: Verdrillte Leitung verwenden,
max. Länge 200 m. Unterstützt werden bis zu
BBUS 10 BBUS Teilnehmer, z.B. 8 Bettenbus Module,
2 Display-Module Sternförmige Verkabelung
möglich.
ZBUS: Verdrillte Leitung verwenden,
max. Länge 2500 m, (ohne Repeater max. 500 m).
ZBUS Der ZBUS unterstützt bis zu 127 ZBUS Teilnehmer
(Nach 64 Teilnehmer Repeater einsetzen)
Sternförmige Verkabelung nicht erlaubt.
ABUS: Verdrillte Leitung verwenden,
max. Länge 2500 m, (ohne Repeater max. 500 m).
ABUS *
Der ABUS unterstützt bis zu 127 ABUS Teilnehmer
(Nach 64 Teilnehmer Repeater einsetzen)
Sternförmige Verkabelung nicht erlaubt.
R-ABUS: Raum-Audio Bus
R-ABUS *
Verdrillte Leitung verwenden, max. Länge 200 m. Der
R-ABUS unterstützt bis zu 6 Teilnehmer.
4 x I/O Port: Anschluss für passive Rufeinheiten
NC (up) / ausschließlich in Ruhestrom.
I  Rufkreiseingang 0V~24 V +/- 10% DC.
passive
I/O O  Lampen Ausgang (Beruhigungslicht)
Down max. 100 mA (open Collector nach GND)
Spannungsversorgung für Betten, max. 3 A
3 x Power
(alle Spannungsversorgungs-Klemmen für BBUS +
for bed
DBUS 1 + 2 zusammen)
ETH Netzwerk / LAN Anschluss
ETH mit
Netzwerk / LAN Anschluss (PoE)
PoE
PoE
...

= verfügbar = nicht verfügbar
* Bei den Anschlusseinheiten 79CM307 Z2 / Z3 / Z4 wird mit der Terminierung zwischen ABUS / R-ABUS gewählt.
Die Anschlusseinheit 79CM307 Z1 verfügt über den ABUS und den R-ABUS.
Weitere Informationen dazu im Kapitel 3.1.
16
Anschlusseinheit 79CM307..
Z1 Z2 Z3
+24 V / DC 24 V / DC PoE
BUS ETH ETH
...
 
  
  ...
...
 
  
  
  
  
...
 
... ... 
89470J4 / 10.2021
Z4
Care-
