2.3 Montage auf Installationsdose (z.B. Tunneldose)

1 2

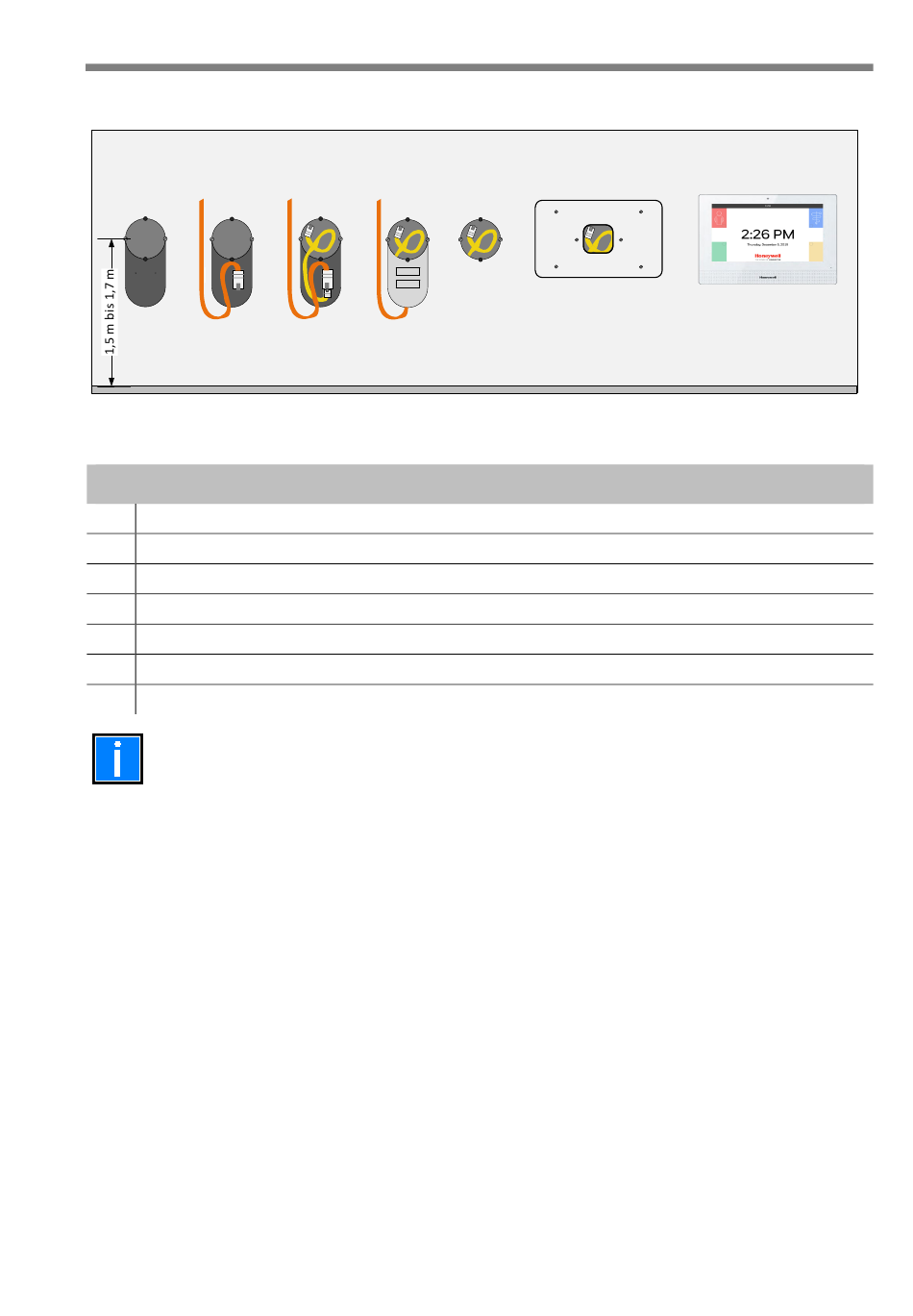

Abb. 7: Montagehöhe nach DIN VDE 0834 1,5 m bis 1,7 m über der Standfläche des Bedieners einhalten
Montageschritte
1 UP-Tunneldose im Mauerwerk eingelassen.
2
Cat Leitung eingebracht und Datenanschluss mit RJ45 Ethernet Buchse versehen.
3 Der Anschlusseinheit beiliegendes Patchkabel verwenden.
4 Ansicht mit verschlossenem Tunnel.
5 Cat Leitung und Tunnel unter Putz.
6 Montage der Anschlusseinheit auf der Tunneldose.
7
Touch Terminal anschließen und montieren.
In der Praxis ist der „Tunnel" der Installationsdose überputzt und somit nicht sichtbar.
89470J4 / 10.2021
3 4 5
Systevo Touch IP (STIP)
6 7
