2.4 Einsetzen der Anschlussplatine in das Gehäuseunterteil
Zur Vermeidung von unbefugtem Entfernen des Touch Terminals befindet sich auf der Anschlussplatine
eine mechanische Verriegelung mit einem Sabotagekontakt.
Vor der Montage die Position der Verriegelung beachten.
Verriegelung
Schnappverschluss

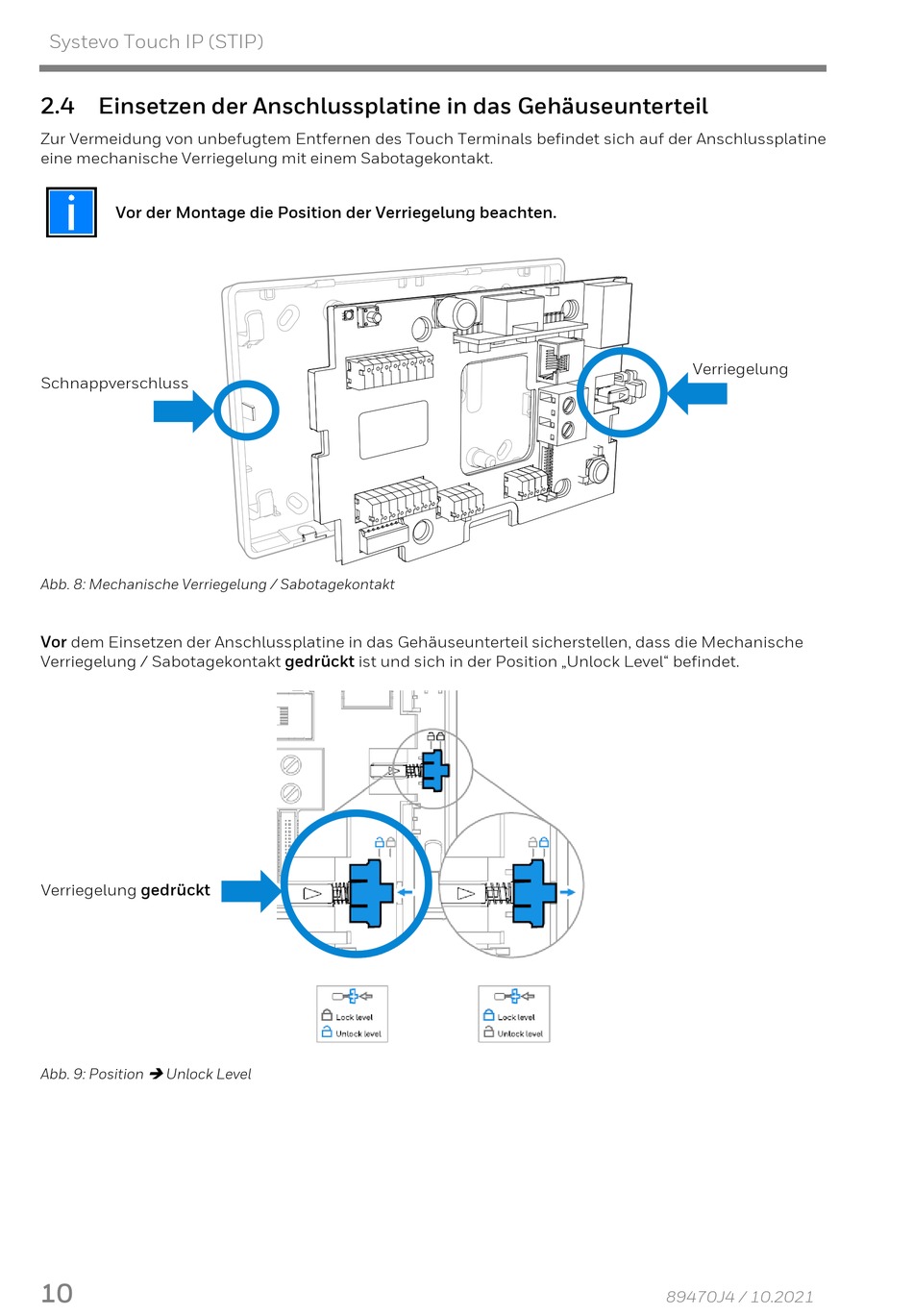

Abb. 8: Mechanische Verriegelung / Sabotagekontakt
Vor dem Einsetzen der Anschlussplatine in das Gehäuseunterteil sicherstellen, dass die Mechanische
Verriegelung / Sabotagekontakt gedrückt ist und sich in der Position „Unlock Level" befindet.
Verriegelung gedrückt
Abb. 9: Position  Unlock Level
