Systevo Touch IP (STIP)
7.2 Profil 2
Dieser Konfigurationstyp steht für Anwendungen mit Anwesenheit 2, mit bis zu zwei Betten und den
Anschluss einer passiven Zimmersignalleuchte mit 4 Lampenkammern (weiß, rot, grün und gelb).
Funktionen:
• Bettenruf mit Kennung
• Bad / WC Ruf und Abstelltaster
• Erkennung von Steckerabwurf (ohne Kennung und nicht an Abwurfsteckeinheiten 74199 und
74189x)
• Lokales Findelicht (nicht an Abwurfsteckeinheiten 74199 und 74189x)
• Kombinierter Lampenausgang für alle Betten- und Zimmerrufe (Keine Differenzierung)
• Steckerabwurfmeldung und Findelichtfunktion nur an Rufeinheiten (73075xx) und Betteneinheiten
(SBU-Dxx und SBU-Mx).
I/O Port
Beschreibung der Funktion
I
Ruf-Eingang Bad / WC (RTWC)
1
O
Lampenausgang Bad / WC (RLWC)
I
Eingang für Abstelltaster Bad / WC (ATWC)
2
O
Lampenausgang Anwesenheit (AL1)
I
Ruf-Eingang für Bett 2 (RT Bett 2)
3
Lampenausgang für alle Betten- und Zimmerrufe (RL+BL)
O
(Keine Betten Identifizierung)
I
Ruf-Eingang für Bett 1 (RT)
4
O
Lampenausgang Anwesenheit 2 (AL2)
AL1
ATWC
RLWC
RTWC
GND
+ 24V
1.DBUS B
1.DBUS A
-
+
A
B
I
-
+
A B
I
1
1
4
3
-
O
I
O
I
-
O
I
O
I
AL2
RT (1)
RL+BL
RT (2)
GND
+ 24V
2.DBUS B
2.DBUS A

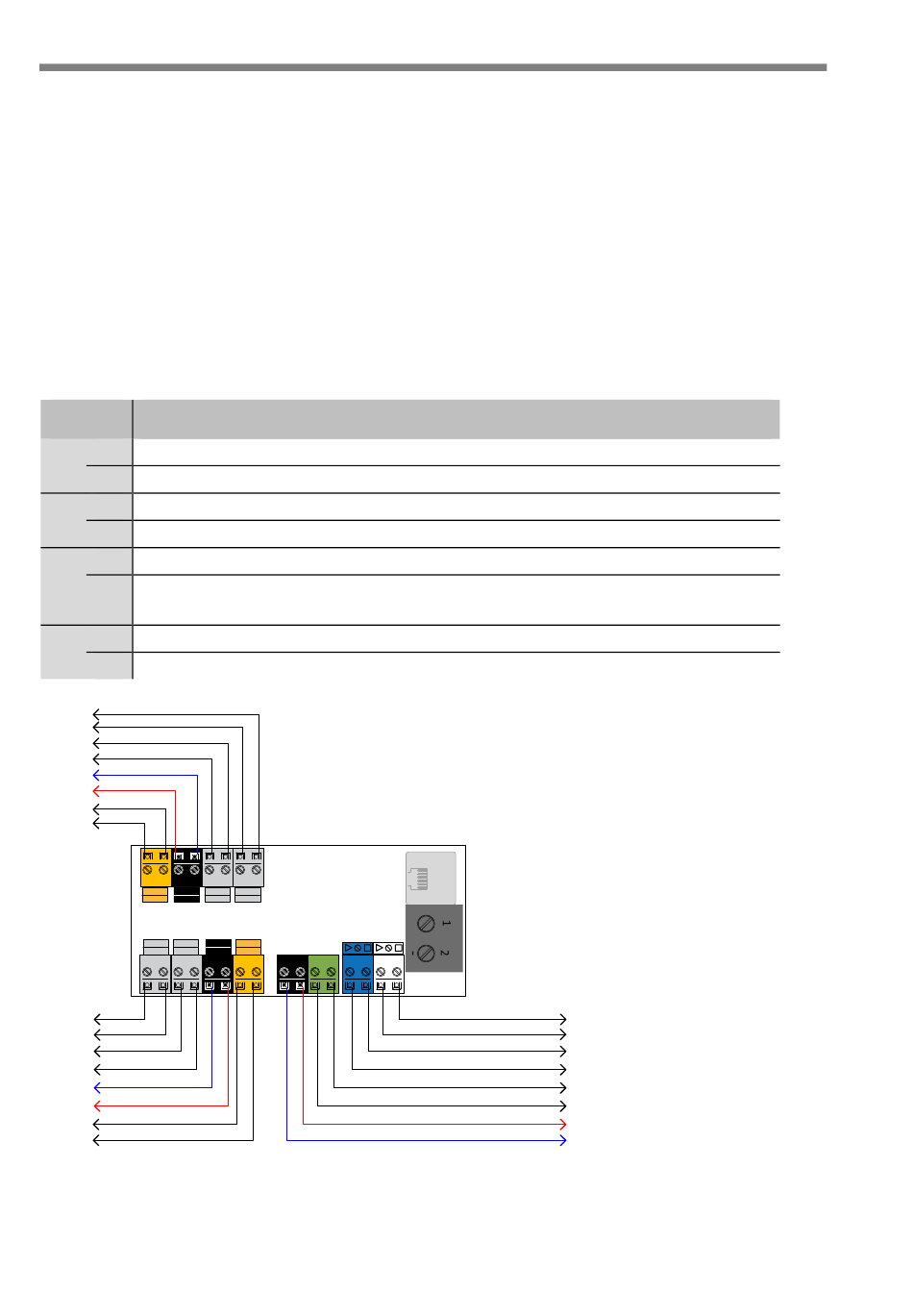

Abb. 25: Anschlüsse mit ihren Funktionen passend zu Profil 2
32
[1]
O
I
O
O
I
O
1
2
2
2
+
B
A
-
+
+
B
A
B
A
B
A
B
+
A
24V DC
max. 10A
ABUS_A
ABUS_B
ZBUS_A
ZBUS_B
BBUS_A
BBUS_B
+ 24V
GND
89470J4 / 10.2021
