Das Gehäuseunterteil verfügt über vier Verriegelungs-Haken , (blau markiert) in der das Touch-Terminal
einrastet.



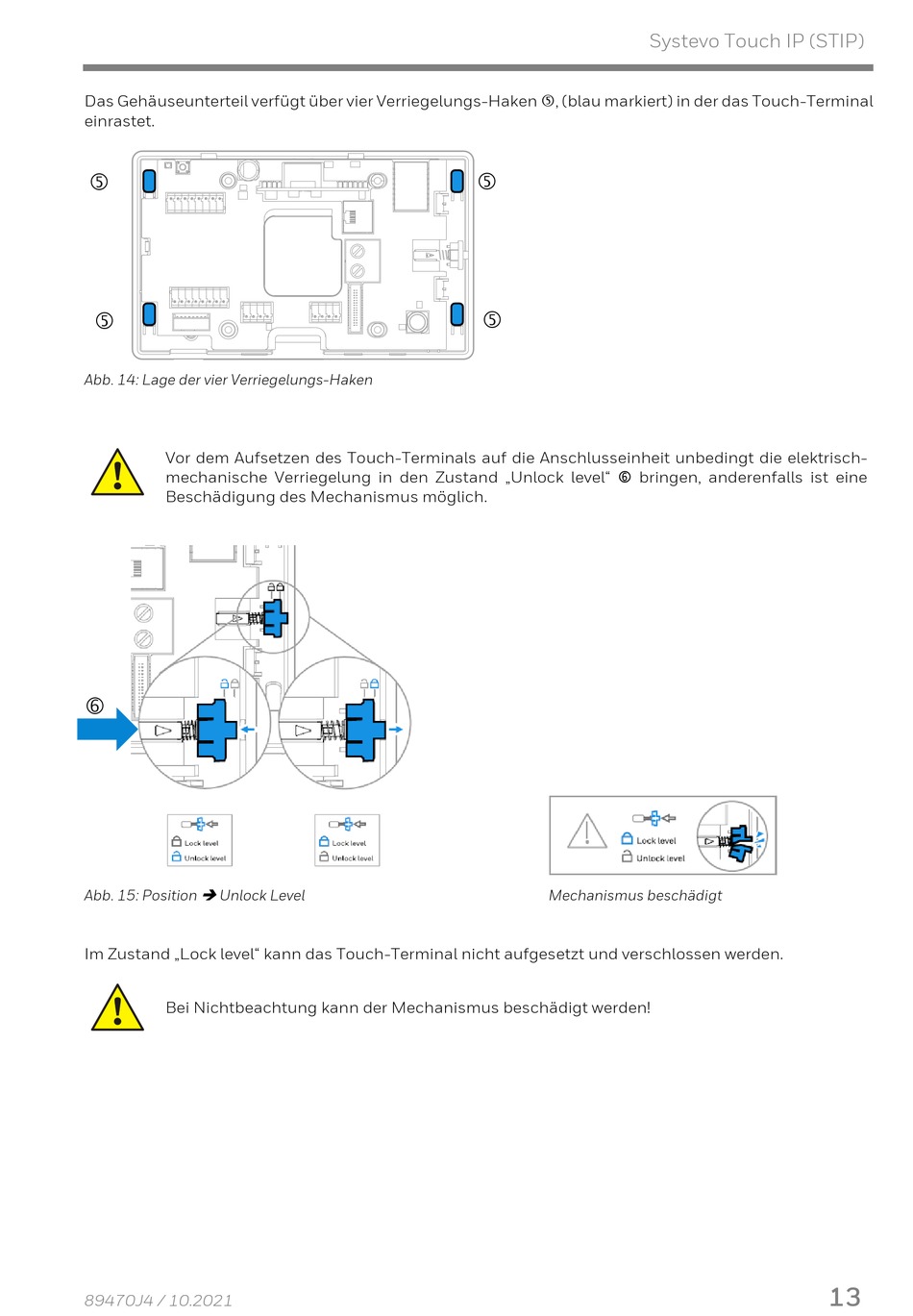

Abb. 14: Lage der vier Verriegelungs-Haken
Vor dem Aufsetzen des Touch-Terminals auf die Anschlusseinheit unbedingt die elektrisch-
mechanische Verriegelung in den Zustand „Unlock level"  bringen, anderenfalls ist eine
Beschädigung des Mechanismus möglich.

Abb. 15: Position  Unlock Level
Im Zustand „Lock level" kann das Touch-Terminal nicht aufgesetzt und verschlossen werden.
Bei Nichtbeachtung kann der Mechanismus beschädigt werden!
