Systevo Touch IP (STIP)
7
Vordefinierte Profile
7.1 Profil 1
Dieser Konfigurationstyp steht für Anwendungen ohne Anwesenheit 2, für 1 Bett und den Anschluss einer
passiven Zimmersignalleuchte mit 3 Lampenkammern (weiß, rot und grün).
Funktionen:
• Bad/WC Ruf und Abstelltaster WC
• Erkennung von Steckerabwurf mit Kennung
• Findelicht Funktion wird von der Anschlusseinheit gesteuert. Dadurch ist eine Findelichtfunktion
auch an gesteckten Rufeinheiten, die an passiven Abwurfsteckeinheiten (74199 und 74189x)
betrieben werden, gegeben.
• Steckerabwurfmeldung
• Keine Anwesenheit 2
I/O Port
Beschreibung der Funktion
I
Ruf-Eingang Bad / WC (RTWC)
1
O
Lampenausgang Bad / WC (RLWC)
I
Eingang für Abstelltaster Bad / WC (ATWC)
2
O
Lampenausgang Anwesenheit (AL1)
I
Nicht verwenden, ohne Funktion (Not use)
3
O
Lampenausgang Ruf (RL)
I
Ruf-Eingang für Bett 1 (RT)
4
O
Beruhigungslampenausgang für Bettenruf (BL)
AL1
ATWC
RLWC
RTWC
GND
+ 24V
1.DBUS B
1.DBUS A
-
+
A
B
I
-
+
A B
I
1
1
4
3
-
O
I
O
I
-
O
I
O
I
BL
RT (1)
RL
Not use
GND
+ 24V
2.DBUS B
2.DBUS A

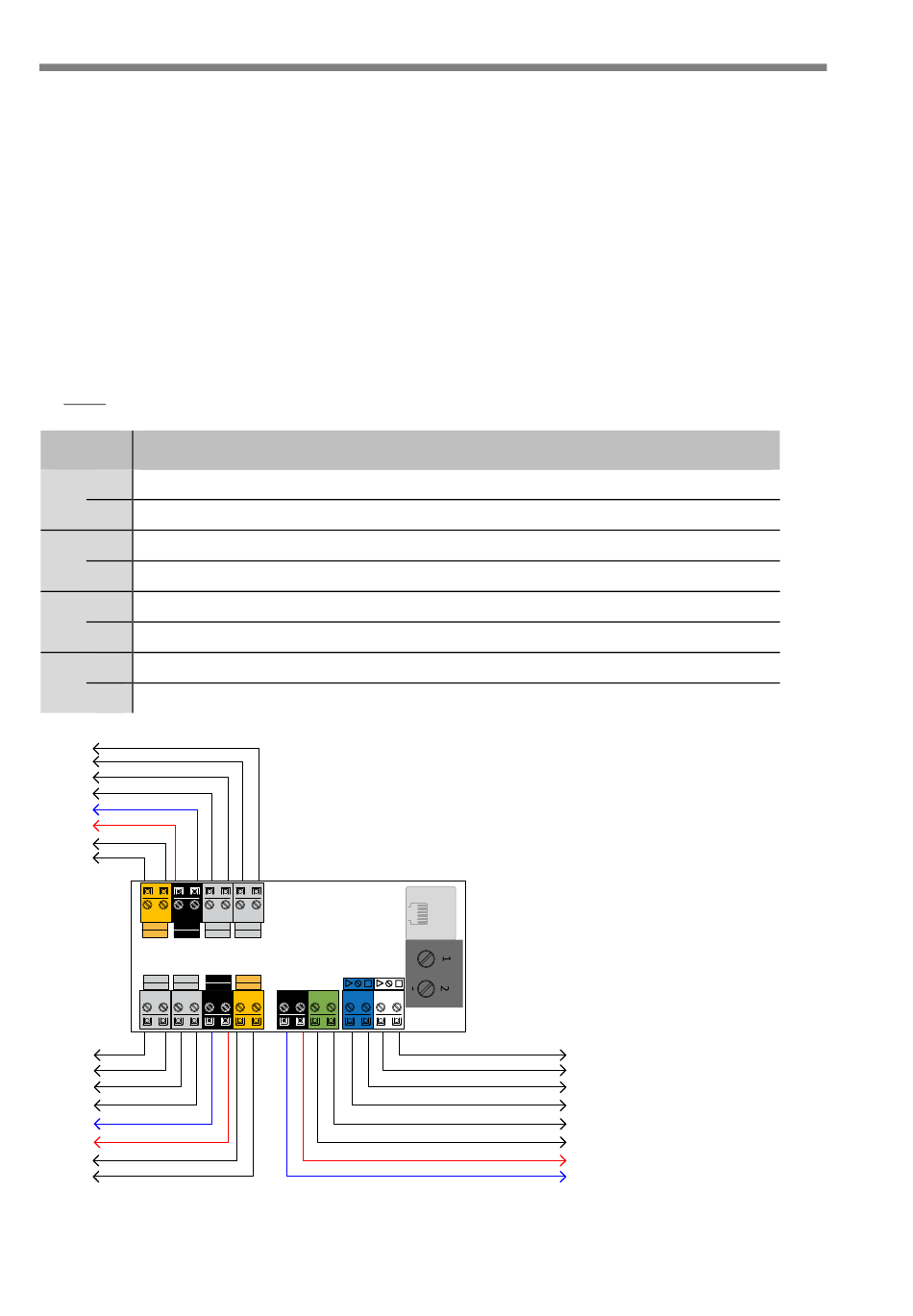

Abb. 24: Anschlüsse mit ihren Funktionen passend zu Profil 1
28
[1]
O
I
O
O
I
O
1
2
2
2
+
B
A
-
+
+
B
A
B
A
B
A
B
+
A
24V DC
max. 10A
ABUS_A
ABUS_B
ZBUS_A
ZBUS_B
BBUS_A
BBUS_B
+ 24V
GND
89470J4 / 10.2021
