Systevo Touch IP (STIP)

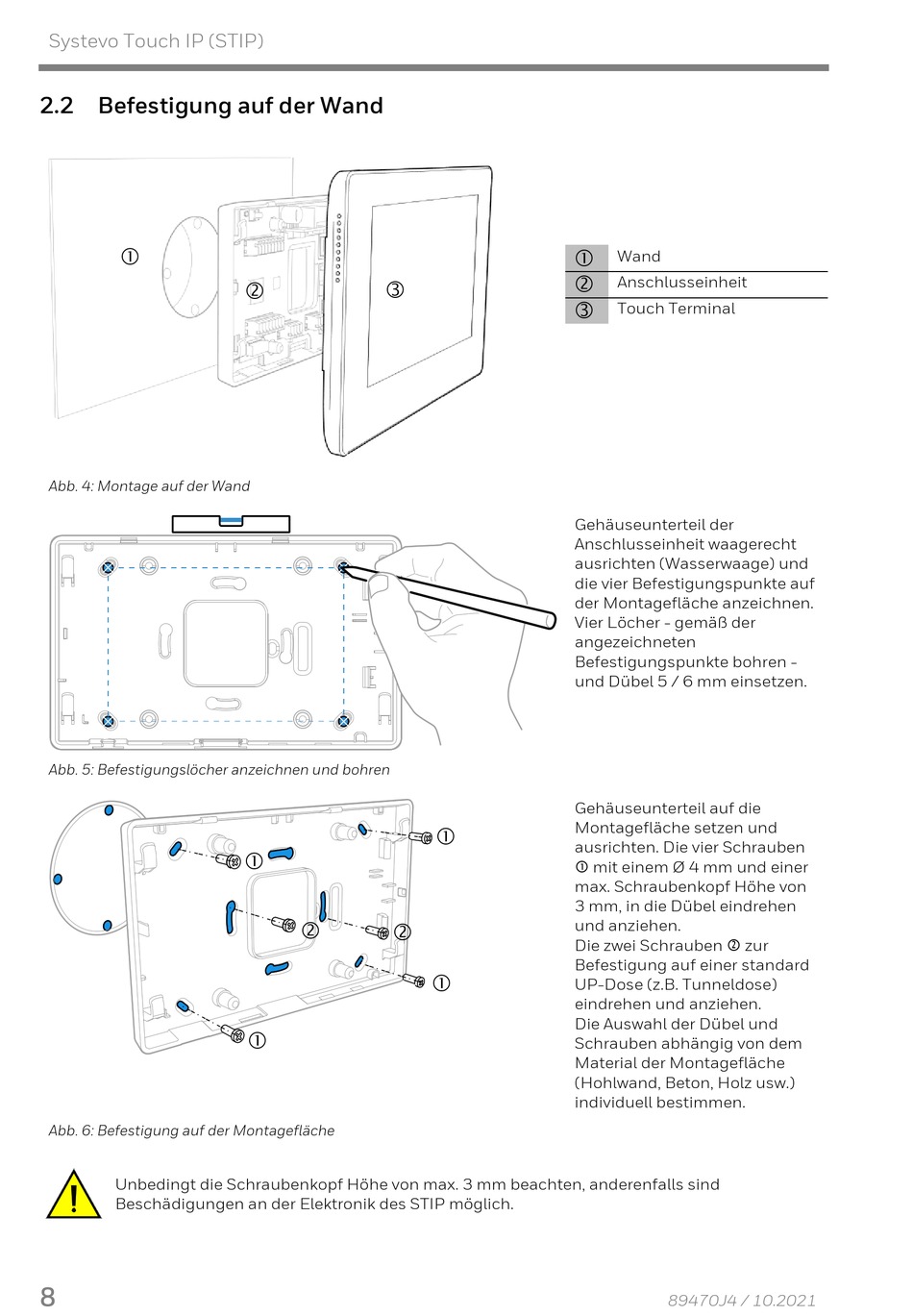

2.2 Befestigung auf der Wand
Abb. 4: Montage auf der Wand
Abb. 5: Befestigungslöcher anzeichnen und bohren
Abb. 6: Befestigung auf der Montagefläche
Unbedingt die Schraubenkopf Höhe von max. 3 mm beachten, anderenfalls sind
Beschädigungen an der Elektronik des STIP möglich.
8
Gehäuseunterteil der
Anschlusseinheit waagerecht
ausrichten (Wasserwaage) und
die vier Befestigungspunkte auf
der Montagefläche anzeichnen.
Vier Löcher - gemäß der
angezeichneten
Befestigungspunkte bohren -
und Dübel 5 / 6 mm einsetzen.
Gehäuseunterteil auf die
Montagefläche setzen und
ausrichten. Die vier Schrauben
mit einem Ø 4 mm und einer
max. Schraubenkopf Höhe von
3 mm, in die Dübel eindrehen
und anziehen.
Die zwei Schrauben zur
Befestigung auf einer standard
UP-Dose (z.B. Tunneldose)
eindrehen und anziehen.
Die Auswahl der Dübel und
Schrauben abhängig von dem
Material der Montagefläche
(Hohlwand, Beton, Holz usw.)
individuell bestimmen.
Wand
Anschlusseinheit
Touch Terminal
89470J4 / 10.2021
