Montage
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
‣
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
4.1.3 Sonde kürzen
Siehe Betriebsanleitung.
4.2 Gerät montieren
4.2.1 Geräte mit Einschraubgewinde montieren

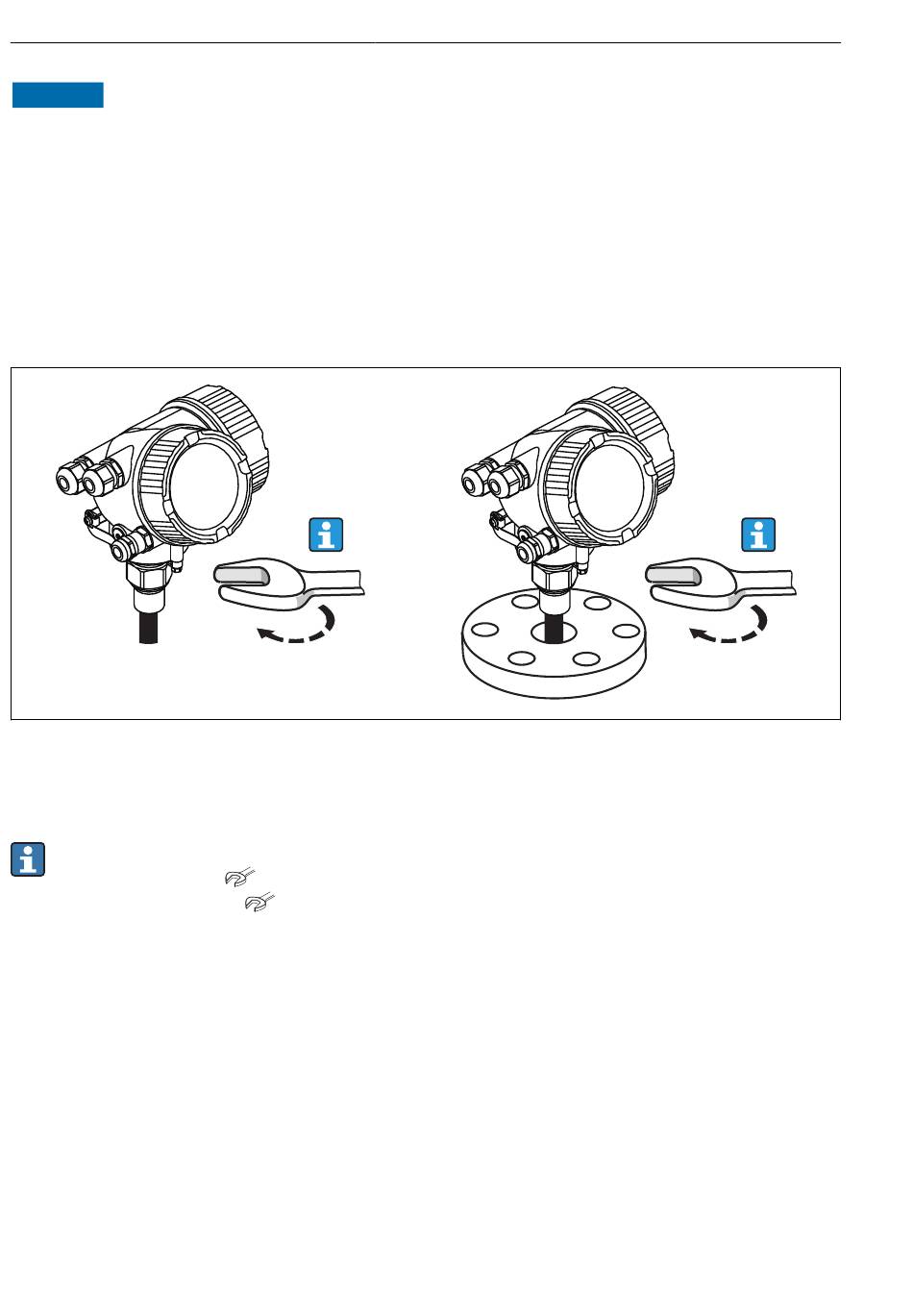

Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und
damit am Prozessbehälter befestigen.
• Beim Einschrauben nur am Sechskant drehen:
• Gewinde 3/4":
• Gewinde 1-1/2":
• Maximal erlaubtes Anzugsdrehmoment:
• Gewinde 3/4": 45 Nm
• Gewinde 1-1/2": 450 Nm
• Empfohlenes Drehmoment bei Verwendung der beigelegten Faser-Aramid-Dichtung
und 40 bar Prozessdruck (nur FMP51, beim FMP54 wird keine Dichtung beigelegt):
• Gewinde 3/4": 25 Nm
• Gewinde 1-1/2": 140 Nm
• Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan-
schluss und Behälter achten.
4.2.2 Geräte mit Flansch montieren
Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elektri-
schen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen.
12
36 mm
55 mm
Levelflex FMP56, FMP57 HART
Endress+Hauser
A0012528
