Levelflex FMP56, FMP57 HART

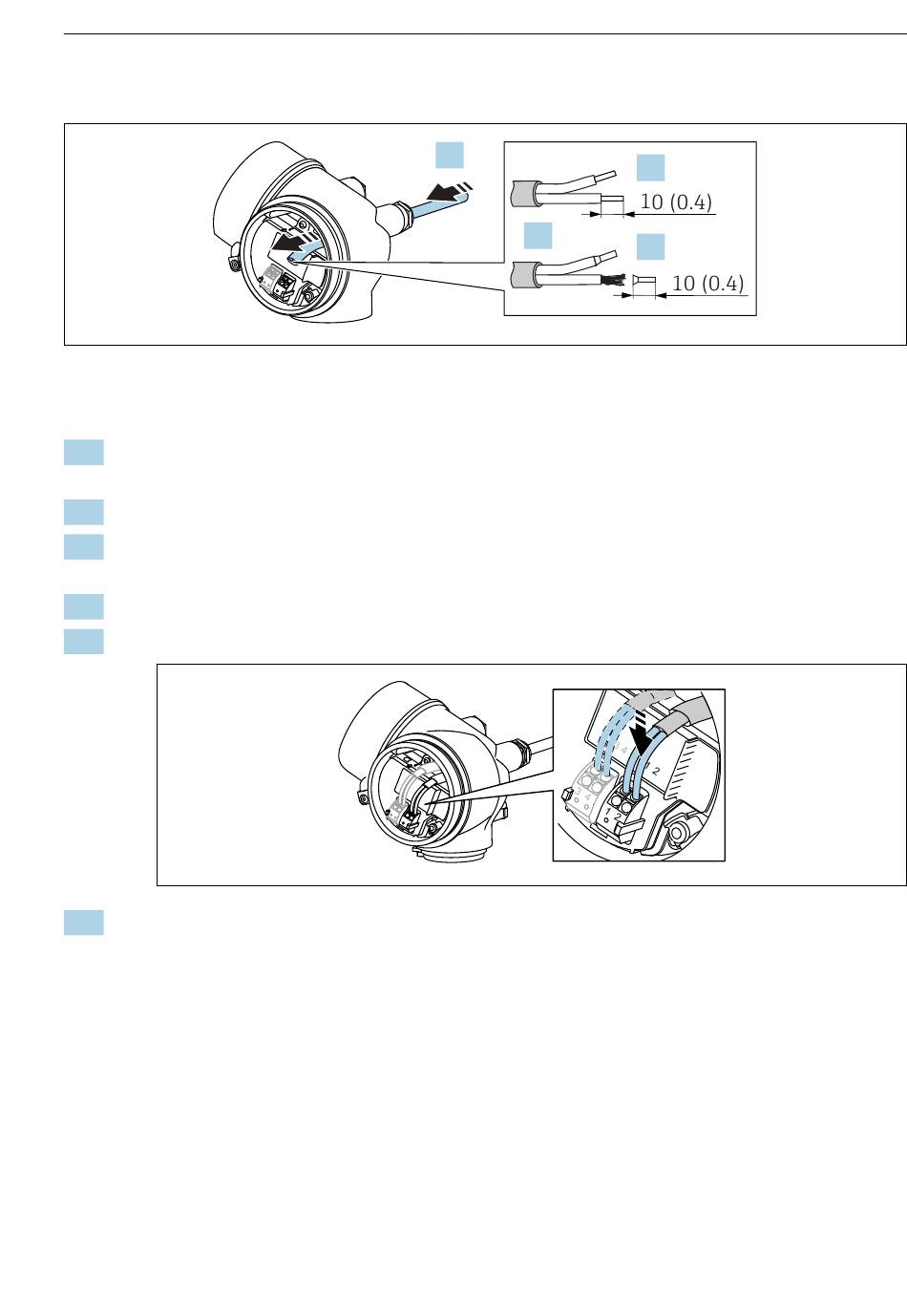

5.2.2 Anschliessen
 14 Maßeinheit: mm (in)
1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2. Kabelmantel entfernen.
3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4. Kabelverschraubungen fest anziehen.
5. Kabel gemäß Klemmenbelegung anschließen.

6. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver-
binden.
5.2.3

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend-
hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden
und kontaktieren dort selbständig.
Endress+Hauser
1.
2.
Elektrischer Anschluss
3.
3.
A0036418
A0034682
