6.2 Messgerät montieren
6.2.1 Benötigtes Montagewerkzeug
• Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm
• Für Einschraubgewinde 1-1/2": Gabelschlüssel 55 mm
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
• Zum Kürzen von Seilsonden:
– Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile)
– Säge oder Bolzenschneider
• Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
• Für das Drehen des Gehäuses: Gabelschlüssel 8 mm
6.2.2 Sonde Kürzen
Kürzen von Stabsonden
Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen.
Stabsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden.
Kürzen von Seilsonden
Seilsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf-
konus kleiner ist als 150 mm (6 in).

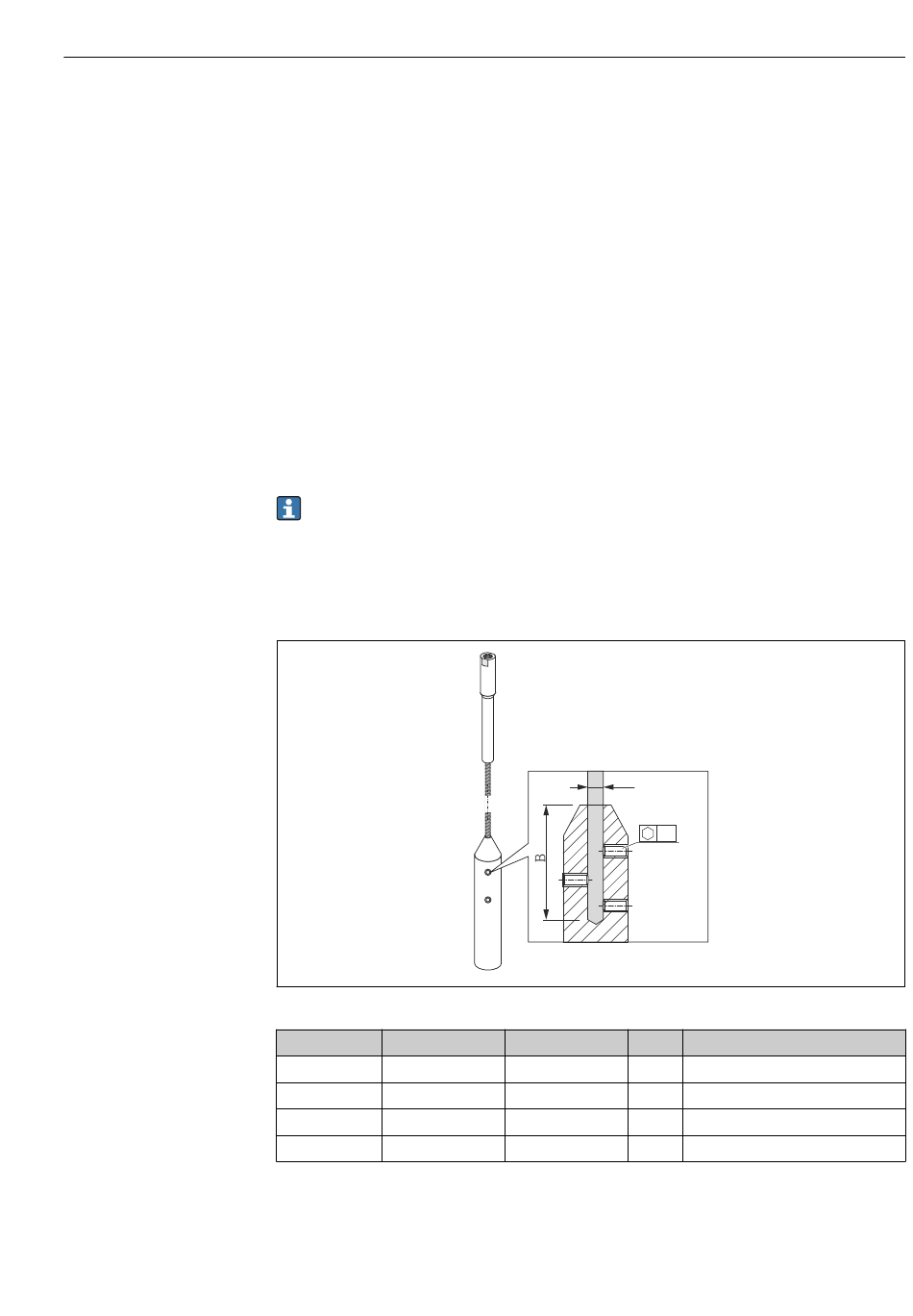

Seilmaterial A
316 4 mm (0,16 in)
316 6 mm (0,24 in)
PA > Stahl 6 mm (0,24 in)
PA > Stahl 8 mm (0,31 in)
A
C
B C
40 mm (1,6 in) 3 mm
55 mm (2,2 in) 4 mm
40 mm (1,6 in) 3 mm
55 mm (2,2 in) 4 mm
Montage
Drehmoment Gewindestifte
5 Nm (3,69 lbf ft)
15 Nm (11,06 lbf ft)
5 Nm (3,69 lbf ft)
15 Nm (11,06 lbf ft)
A0021693
