Levelflex FMP56, FMP57 HART
Maßeinheit mm (in)

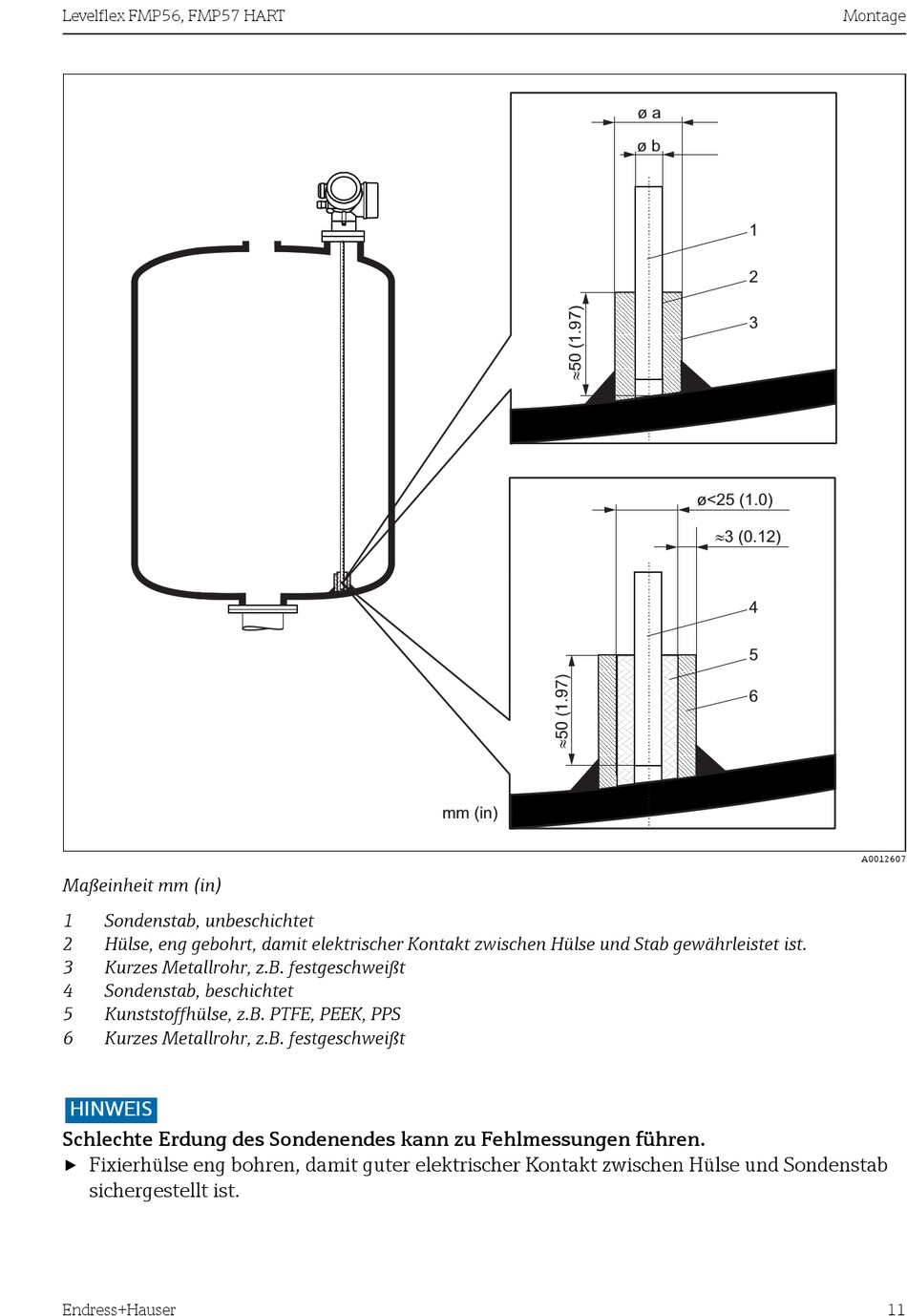

1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
‣
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab
sichergestellt ist.
Endress+Hauser
mm (in)
ø a
ø b
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
Montage
