Einbau mit Kettenhalterung
3
2
1

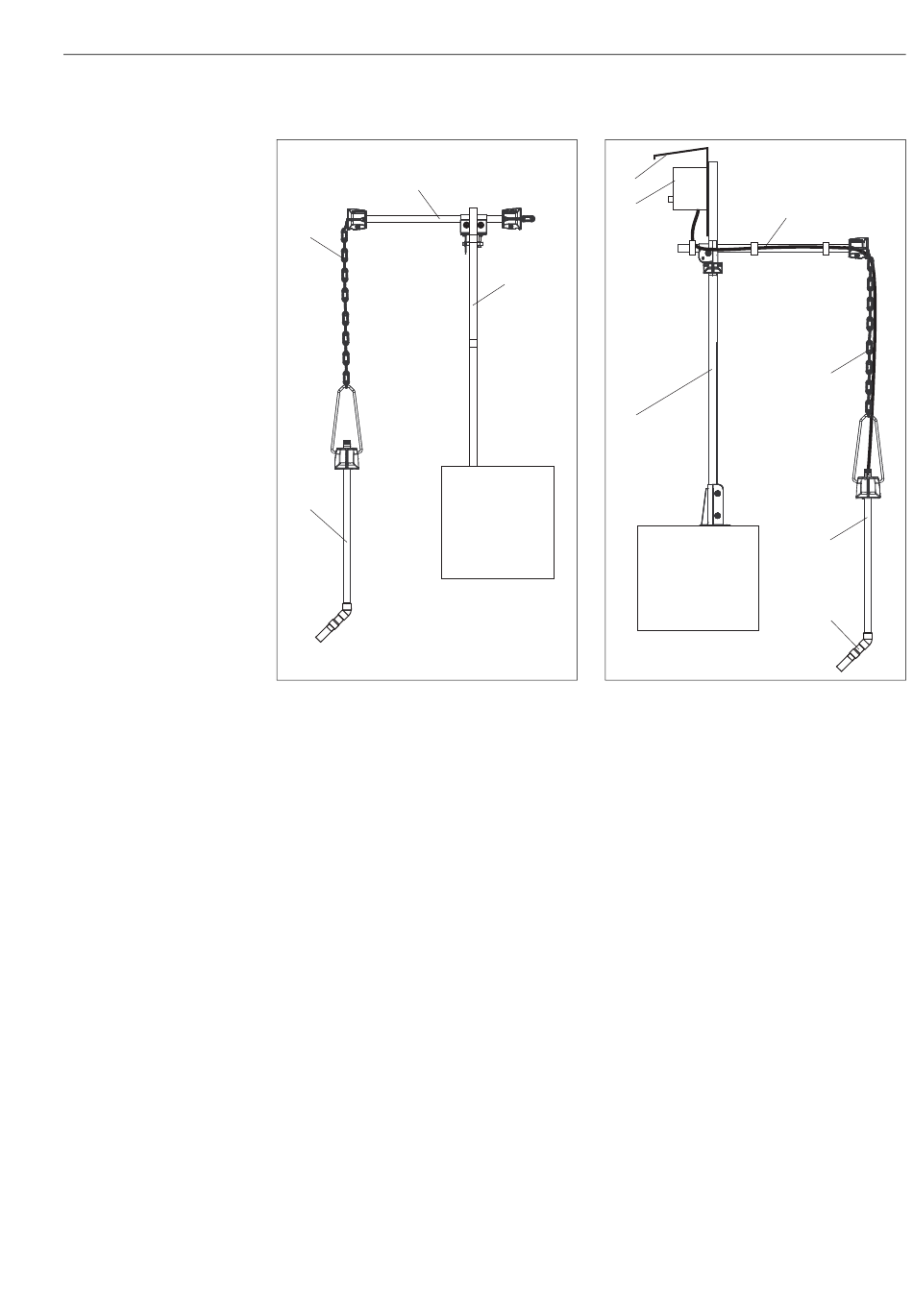

Abb. 7: Kettenhalterung am Geländer
1 Abwasserarmatur Flexdip CYA112 mit Trübungs-
sensor Turbimax CUS51D
2 Kette
3 Halterung Flexdip CYH112
4 Geländer
Die Kettenhalterung eignet sich besonders, wenn ein ausreichender Montageabstand vom Becken-
rand nötig ist (Belebungsbecken). Durch die freie Pendelmöglichkeit der Armatur sind Vibrationen
der Standsäule praktisch ausgeschlossen.
Die Kettenhalterung ermöglicht durch die Pendelbewegung eine hohe Selbstreinigungsleistung der
Optik.
3
2
4
1
a0013384
Abb. 8: Kettenhalterung an Standsäule
1 Halterung Flexdip CYH112
2 Mehrkanal-Messumformer Liquiline CM44x
3 Wetterschutzdach
4 Abwasserarmatur Flexdip CYA112
5 Trübungssensor Turbimax CUS51D
Montage
1
4
4
5
a0013386
