Inhaltszusammenfassung für CYBEX Hydro Rower 30HR1

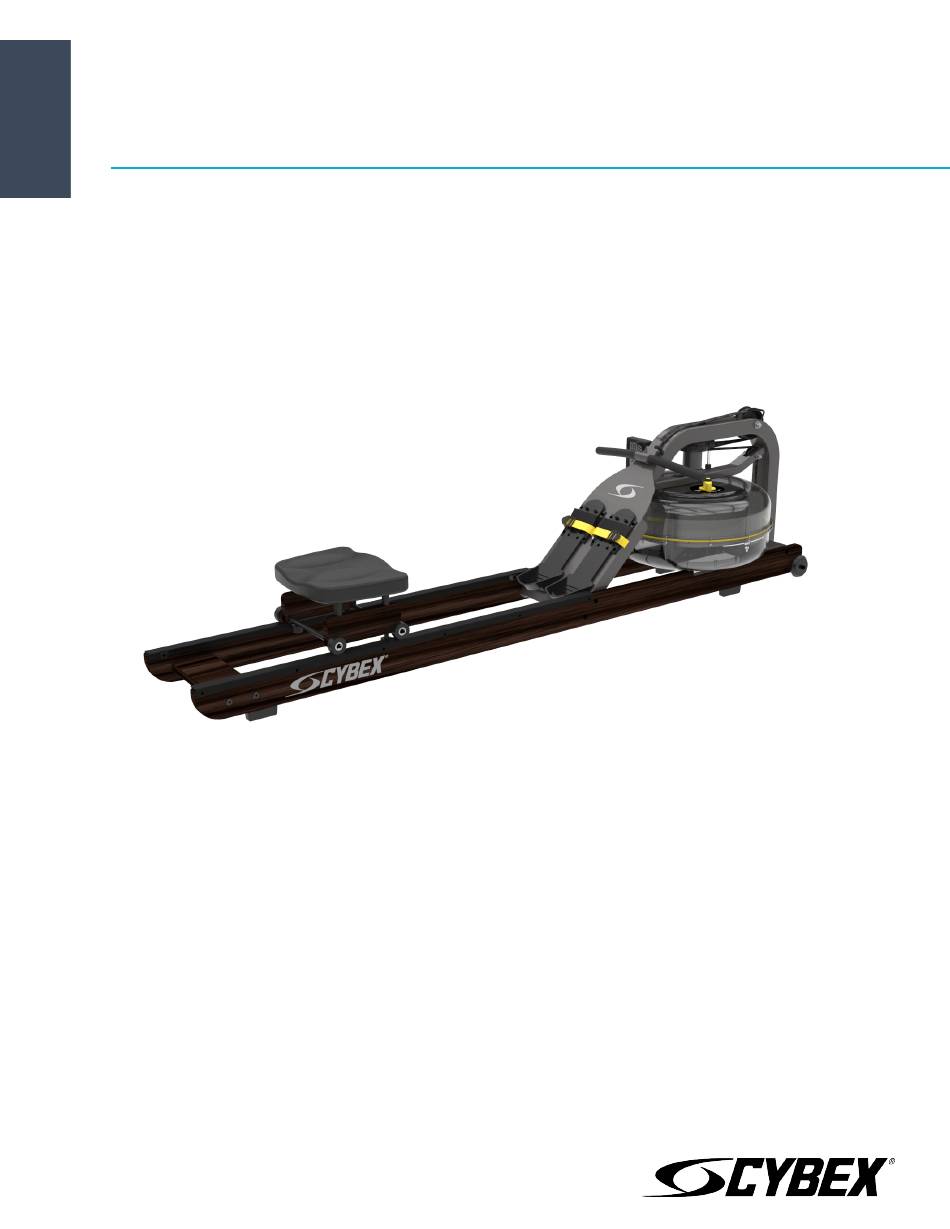

- Seite 1 Hydro Rower 30HR1 Bedienungsanleitung Teilnummer 1004358-0007 AA...
-
Seite 3: Inhaltsverzeichnis
Cybex-Logo sind eingetragene Warenzeichen von Cybex International, Inc. HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gibt keine Zusicherungen oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument jederzeit zu überarbeiten oder Änderungen am hierin beschriebenen Produkt ohne vorherige Ankündigung und ohne Verpflichtung hierzu, ohne irgendeine Person hiervon in Kenntnis zu setzen, vorzunehmen. -
Seite 4: Sicherheitsinformationen
• Wir empfehlen allen Benutzern von Cybex Trainingsgeräten, vor dem Gebrauch folgende Informationen zu beachten. • Wie für jedes andere Fitnessgerät gilt: Lassen Sie sich vor Beginn des Cybex Hydro RowerTrainings mit dem Gerät medizinisch untersuchen. • Generell wird empfohlen, einen Checkup bei einem dafür ausgebildeten Arzt machen zu lassen, bevor man mit einem Fitnessprogramm beginnt. -
Seite 5: Warn- Und Vorsichtshinweise
• Ausgefranste Seilzüge und Riemen stellen ein großes Verletzungsrisiko dar. Tauschen Sie Seilzüge oder Riemen stets beim ersten Anzeichen von Verschleiß aus (bei Fragen hierzu wenden Sie sich bitte an Cybex). • ACHTEN SIE AUF AUFKLEBER UND TYPENSCHILDER - Aufkleber dürfen nicht entfernt werden. Sie enthalten wichtige Informationen. -
Seite 6: Beschriftungen
Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zu schweren Verletzungen oder Beschädigungen des Geräts führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Kontaktieren Sie den Cybex-Kundendienst , falls abgenutzte oder beschädigte Aufkleber ersetzt werden müssen. Platzierung von Beschriftungen 1002670-0001 Beschriftung, Warnung, Rudern. -
Seite 7: Aufbau
Aufbau Spezifikationen - Hydro Rower Cybex Hydro Rower ist nicht für therapeutische Zwecke geeignet. Produktklasse Bremssystem Geschwindigkeitsunabhängig Bruttogewicht 70,99lb (32,2kg) Max. Benutzergewicht 150 kg Mindestbetriebsfläche 333 cm (Länge) x 172 cm (Breite) Abmessungen 213 cm (Länge) x 52 cm (Breite) x 56 cm (Höhe) Der Bewegungsbereich muss im Aufstiegsbereich mindestens 60 cm größer sein als der eigentliche Trainingsbereich. -
Seite 8: Beschreibung
Inhaltsverzeichnis Position Menge Beschreibung Gerät Schienen (Links/Rechts) Sitz Stütze hinten Haken Rollen M8 Unterlegscheibe M8 Mutter M8 Sicherungsmutter M6x15 mm Schraube M8x45 mm Schraube 5mm Inbusschlüssel Inbusschlüssel 6 mm 13 mm Inbusschlüssel AA Batterien Wasseraufbereitungstablette Siphon Montageanleitung Seite 8 von 25... -
Seite 9: Aufbauverfahren
Optionale Ausstattung (nicht enthalten) Position Menge Beschreibung Optionales Untergestell (nicht enthalten) 8 mm Inbusschlüssel (nicht enthalten) Aufbauverfahren Position Menge Drehmoment Speks. 4,3 FT-LBS (5,8 Nm) Position Menge Drehmoment Speks. 5 FT-LBS (6,8 Nm) Seite 9 von 25... - Seite 10 Position Menge Drehmoment Speks. 1,8 FT-LBS (2,5 Nm) Position Menge Drehmoment Speks. Position Menge Drehmoment Speks. 3 FT-LBS (4,2 Nm) 3 FT-LBS (4,2 Nm) 3 FT-LBS (4,2 Nm) Seite 10 von 25...
- Seite 11 Position Menge Drehmoment Speks. 6 FT-LBS (8,3 Nm) 6 FT-LBS (8,3 Nm) 3,5 FT-LBS (4,9 Nm) 6 FT-LBS (8,3 Nm) Seite 11 von 25...
- Seite 12 Position Menge Wasser hinzufügen 4,5 GALLONEN (17 LITER) Position Menge Seite 12 von 25...
-
Seite 13: Anweisungen Für Den Optionalen Ständer
Anweisungen für den optionalen Ständer Artikel Menge Artikel Menge Drehmoment Speks. 7 FT-LBS (9,5 Nm) Seite 13 von 25... -
Seite 14: Auffüllen Des Tanks
2. Lösen Sie den Tankstopfen oben auf dem Tank und schieben Sie das flexible Ende des Schlauch hinten in den Tank. Das starre Ende bleibt im Eimer. Note: Bei schlechter Wasserqualität empfiehlt, Cybex die Verwendung von destilliertem Wasser. 3. Stellen Sie die Einfüllhilfe auf das Pluszeichen (+) und beginnen Sie mit dem Befüllen. Hinweis: Für einen korrekten Saugvorgang muss das Siphonventil geschlossen sein. -
Seite 15: Betrieb
Betrieb Anleitung für den Computer ZEIT: Zeitmessung wird automatisch gestartet. 500M ZEIT: Zeit für das Zurücklegen von 500 Metern; wird mit jeder Ruderbewegung aktualisiert. PULS: Zeit für das Zurücklegen von 500 Metern; wird mit jeder Ruderbewegung aktualisiert. SPM: Schläge pro Minute; wird mit jeder Ruderbewegung aktualisiert. KAL STD: Wird mit jeder Ruderbewegung aktualisiert. -
Seite 16: Fussstütze
Fussstütze Beschreibung Menge Befestigungsstifte Fußriemen Gleitstück Die Fußstütze passt für viele Fußgrößen und ist einfach zu bedienen. Um sie einzustellen, heben Sie den oberen Teil des beweglichen Bereichs an und schieben Sie die Fußstütze nach oben oder unten. Die Nummern 1 bis 6 helfen bei der Einstellung der richtigen Länge. Fixieren Sie die Stütze mit den Befestigungsstiften. -
Seite 17: Wie Oft
Start Antrieb Beenden Regeneration Start Die Arme und Beine Komfortable vordere Mit den Beinen Oberkörper kippt über durchziehen und dabei Position, Arme und abdrücken, wobei die die Hüfte leicht nach Erneut starten. in der Hüfte leicht Rücken sind gestreckt. Arme gestreckt bleiben. vorne.. -
Seite 18: Trainingsaufzeichnung
Customer Service unter 508-533-4300 für den Empfang über E-Mail. Vertikale Aufbewahrung Das Cybex Hydro Rower kann auf waagerechtem Boden in vertikaler Position aufbewahrt werden, wenn das für dieses Gerät bestimmte Gestell für die stehende Lagerung verwendet wird und sich Wasser im Tank befindet. -
Seite 19: Wartung
Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher Cybex-Geräte unterstützt. Cybex ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend Meldung/Protokollierung von Unfällen. Mitarbeiter von Cybex stehen Ihnen zur Verfügung, um alle möglichen Fragen zu beantworten. -
Seite 20: Problembehebung
Achtung: Legen Sie ein Tuch unter den Tank, wenn Sie ihn zur Wasseraufbereitung öffnen. Achtung: Die Kalibrierungsmarkierung auf dem Tank (Aufkleber) darf nicht überschritten werden. Ansonsten kann Wasser austreten. Problembehebung Fehler Mögliche Ursache Lösung Das Rudergerät an einem anderen Ort aufstellen, wo es nicht der Rudergerät steht in der Sonne, Wasser verändert die Farbe oder Sonne ausgesetzt ist. -
Seite 21: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden in den USA können den Kundendienst unter +1 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. E-Mail-Adresse internationaltechhelp@cybexintl.com... -
Seite 22: Beschädigte Teile
Geben Sie die Modell- und Seriennummer Ihres Cybex-Geräts an. Es liegt im Ermessen von Cybex, dass der Techniker möglicherweise eine Retournierung der mangelhaften Teile für Überprüfung, Reparatur oder Ersatz verlangt. Der Techniker ordnet Ihnen eine RMA-Nummer zu und wird Ihnen ein ARS-Etikett schicken. -
Seite 23: Garantie
Anweisungen im Benutzerhandbuch; Verständigung des Händlers hinsichtlich eines Fehlers innerhalb von 10 Tagen nach Bemerken des Fehlers; auf Anweisung Einsendung des defekten Teils zwecks Austausch oder ggf. des gesamten Produkts zwecks Reparatur. Cybex behält sich vor, zu entscheiden ob ein Produkt zur Reparatur zurückgegeben werden muss. -
Seite 24: Ersatzteile Und Kundendienst
Im Abschnitt Kundenservice dieses Benutzerhandbuchs finden Sie die Kontaktdaten Ihres lokalen Servicezentrums. Geben Sie Ihren Namen, Ihre Adresse und die Seriennummer Ihres Cybex Hydro Rower an. Sie erhalten dann Informationen darüber, wie Sie ein Ersatzteil bekommen können. Falls erforderlich, wird die Reparatur am Standort Ihres Cybex Hydro Rower veranlasst. - Seite 25 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
