Bedienung
5
Bedienung
5.1
Bedienung Vorort
Der Ceraphant T wird über drei Tasten bedient. Die Digitalanzeige und die Leuchtdioden (LED)
unterstützen die Navigation im Bedienmenü.
LED für Status
rot-/grün-blinkend

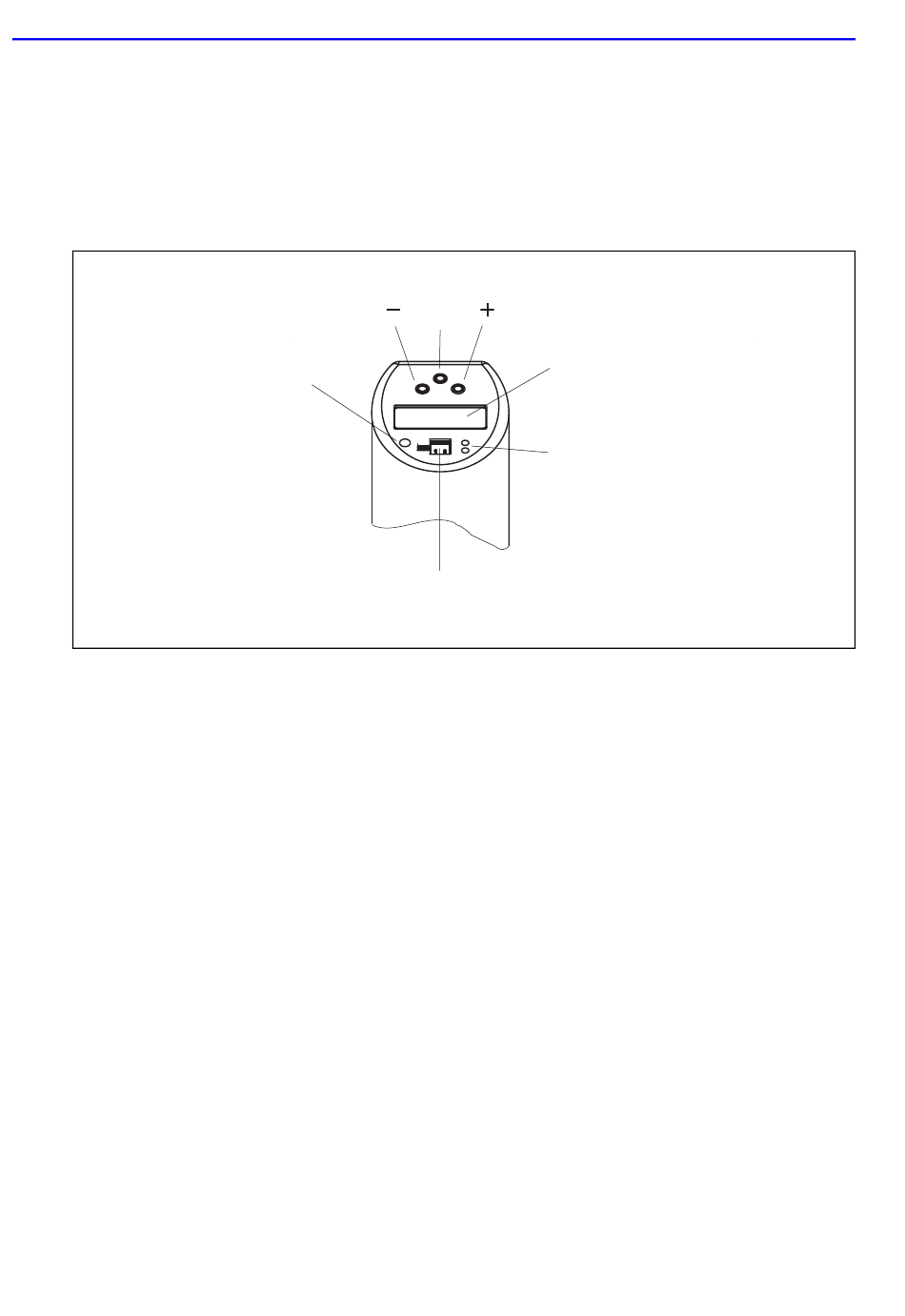

Abb. 7: Lage der Bedienelemente und Anzeigemöglichkeiten
Hintergrundbeleuchtung der Digitalanzeige:
– weiß = Status ok
– rot = Status Fehler
10
Bedientasten
grün = ok
rot = Fehler
= Warnung
Kommunikationsbuchse
für Personal-Computer
E
Digitalanzeige
22.07
bar
Gelbe LEDs für Schaltzustände
LED an = Schalter geschlossen
LED aus = Schalter geöffnet
Ceraphant T PTC31, PTP31, PTP35
P01-PTx3xxxx-19-xx-xx-de-003
