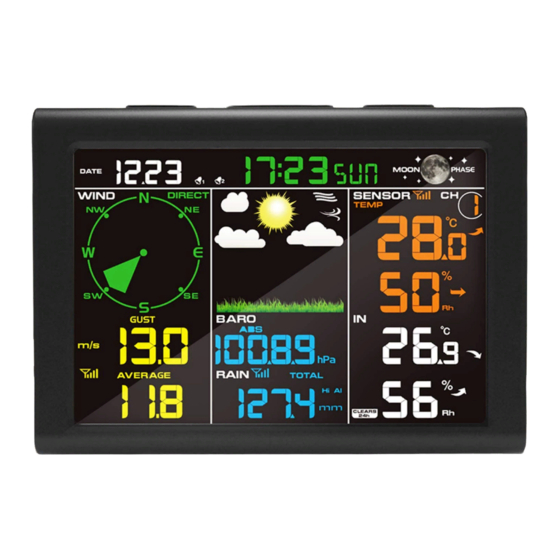

Sainlogic FT0835 Benutzerhandbuch

Professionelle funkwetterstation
Vorschau ausblenden Andere Handbücher für FT0835:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

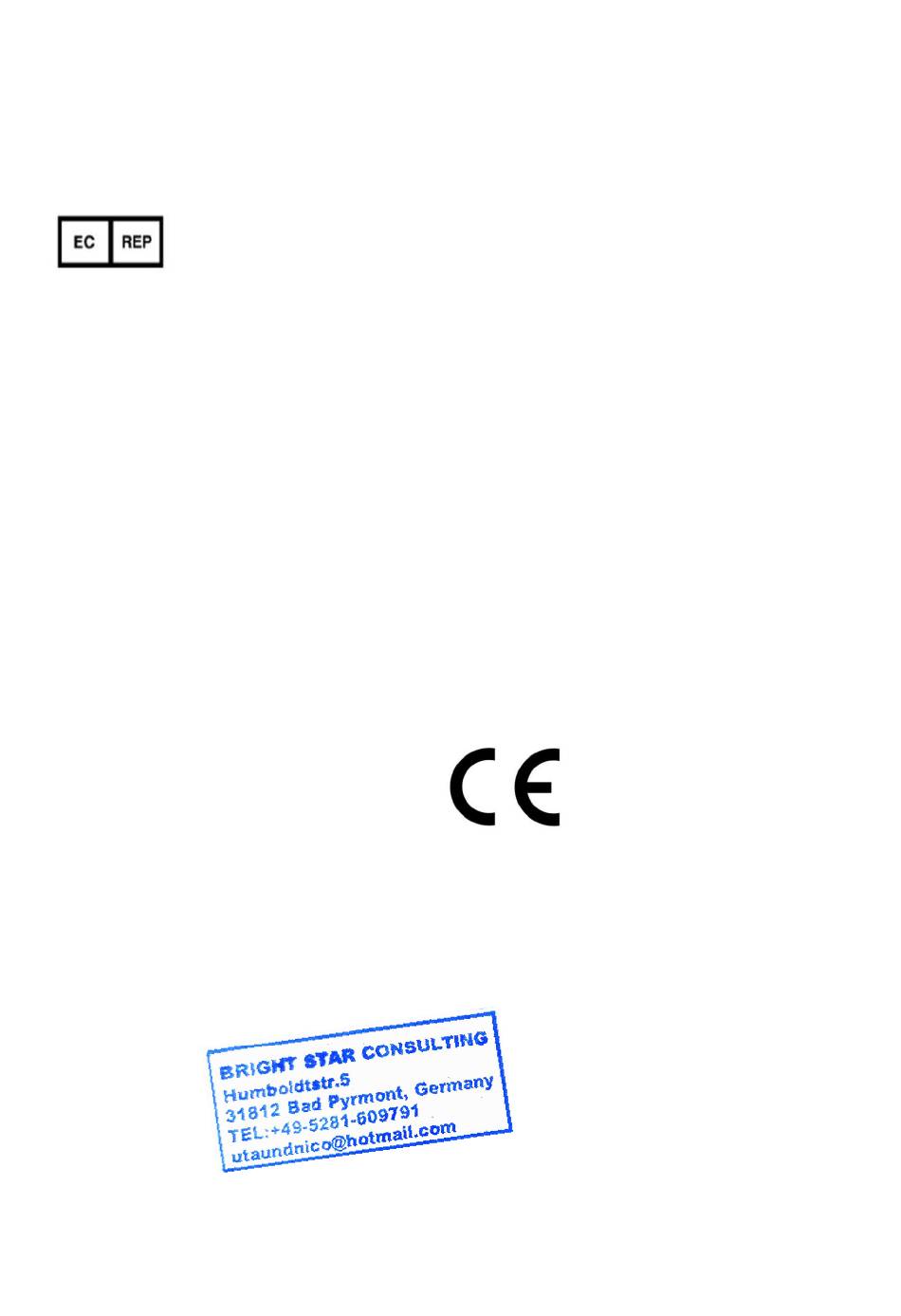

EC Declaration of Conformity
Manufacturer:
Address:
European
Representative Jing Bai utaundnico@hotmail.com
Product Name:
Models:
Trade Mark：
Place of production：
Specifications:
EC Test Standards:
RoHS Test Standards:
We here with declare that the above mentioned products meet the
transposition into national law, the provisions of the following EC Council
Directives and Standards. All supporting documentations are retained under
the premises of the manufacturer.
General applicable directives:
RE Directive: 2014/53/EU
Directive 2011/65/EU on the Restriction of the Use of Certain Hazardous
Substances in Electrical and Electronic Equipment (RoHS) with its
Amendments (EU) 2015/863
The CE markings as shown below can be affixed on the product after
preparation of necessary conformity documentation, as stipulated in article 10
of the Council Directive 93/68/EEC
Harmonized standards
Start of CE Marking:
Signature:
Name:
Position:
Day of issue:
EC Declaration of Conformity
SAINLOGIC HIGH TECH INNOVATION CO., LIMITED
ROOM 320,Floor 7,Building B,Tuen Mun Industrial Park
999077 Hong Kong
Bright star consulting
Humboldtstr.5, 31812 Bad Pyrmont Germany
Sainlogic Weather Station
WS3500,FT0850,FT0852,FT0300,FT0835
Sainlogic
Shenzhen ,China
Sainlogic Weather Station
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN 62311:2008
EN 301489-1 V2.1.1:2017-02
EN 301489-17 V3.1.1:2017-02
EN 300328 V2.1.1:2016-11
IEC 62321-2:2013
IEC 62321-3-1:2013
IEC 62321-6:2015
IEC 62321-8:2017
October 19, 2019
Jing Bai
Manager
November 28, 2019
Page 1/1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sainlogic FT0835

Inhaltszusammenfassung für Sainlogic FT0835

  • Seite 1 EC Declaration of Conformity Manufacturer: SAINLOGIC HIGH TECH INNOVATION CO., LIMITED ROOM 320,Floor 7,Building B,Tuen Mun Industrial Park Address: 999077 Hong Kong European Bright star consulting Humboldtstr.5, 31812 Bad Pyrmont Germany Representative Jing Bai utaundnico@hotmail.com Product Name: Sainlogic Weather Station...

  • Seite 2: Getting Started

    Safety goes first. Make sure your setup and preparation is secure, and take no risks. 3. Getting Started The FT0835 weather station consists of a display console (receiver), a sensor array with Integrated Outdoor Transmitter and mounting hardware 3.1 Parts List...
  • Seite 3 Integrated Outdoor Transmitter Dimensions (LxHxW):330x150x280mm Foot Mounting (with pole insert) Dimensions: 101x 76 x 32mm Mounting Bracket Back Plate (pole mount) Dimensions: 76 x 102 x 38mm Mounting Pole Dimensions: 300 x 300 x 20mm Pole mounting nuts (M3) / bolts Ø3) Pole mounting nuts (M5) / bolts ( Ø5)
  • Seite 4 Tapping screws Manual Power Adapter Figure 1 3.2 Recommend Tools Precision screwdriver (for small Phillips screws)  Compass or GPS (for wind direction calibration)  Adjustable Wrench  Hammer and nail for Foot Mounting.  3.3 Sensor Assembly Set Up The following illustration shows the full segment for Thermo- Hygrometer,WIND and RAIN transmitter .purposes only ,as shown in Figure 2.
  • Seite 5 Figure 2 3.3.1 Insert batteries into the transmitter. Locate the battery door on the transmitter, push and open the battery compartment, as show in Figure 3. Figure 3...
  • Seite 6 Remove the battery door on the back of the sensor by removing the set screw, as shown in Figure 4. Figure 4 Inserting 3xAA batteries in the battery compartment, as show in Figure Figure 5...
  • Seite 7 Close the battery cover. Make sure the gasket (around the battery compartment) is properly seated in its place prior to closing the door. Tighten the set screw. Note: Do not install the batteries backwards. You can permanently damage the sensors. The solar panel does not charge the batteries, so rechargeable batteries are not needed or recommended.
  • Seite 8 Note: The following illustration shows the full segment LCD display for description purposes only and will not appear like this during normal operation. Figure 7 1.Indoor humidity change 13.Weather tendency indicator indication 14.Time Alarm 1 2.Indoor humidity HI/LO alarm 15.Time Alarm 2 icon 16.
  • Seite 9 3.4.2Display Console Set Up It is recommended to plug in the power supply to reduce the battery consumption and extend the service life. Note: The sensor array must be powered and updating before powering up the console, or the console will time out searching for the sensors.
  • Seite 10 Replace the battery door, and fold out the desk stand and place the console in the upright position. The unit will instantly display indoor temperature, humidity, pressure, tendency, moon phase, and time. The wind speed, wind gust, wind direction, rain, outdoor temperature and humidity will update on the display within a few minutes.
  • Seite 11 Figure 10 2: Insert the DC plug correctly ; as shown in Figure 11 Figure 11 3: If you want to put it on a table or cabinet, opened the desk stand and turn the DC plug up until 90 degrees; as shown in Figure 12...
  • Seite 12 Figure 12 4: If you want to hang on the wall, turn the DC plug down until 0 degrees and closed the desk stand; as shown in Figure 13 Figure 13...
  • Seite 13 Note: If the power adapter is plugged in, BL ON will display in the time area for three seconds when powered up. Conversely, if the power adapter is not plugged in, BL OFF will be displayed. 3.4.2 Sensor Operation Verification The following steps verify proper operation of the sensors prior to installing the sensor array.
  • Seite 14 2. Avoid radiant heat transfer from buildings and structures. In general, install the sensor arrayat least 5’ from any building, structure, ground, or roof top. 3. Avoid wind and rain obstructions. The rule of thumb is to install the sensor array at least four times the distance of the height of the tallest obstruction.
  • Seite 15 Medium RF Signal Strength Reduction 5-15% Glass (untreated) Plastics 10-15% Wood 10-40% Brick 10-40% Concrete 40-80% Metal 90-100% 5. Final Installation of Sensor Integrated outdoor transmitter installation. Professional Wireless Weather Station can be used in both the Northern and Southern Hemispheres. Prior to installation, you will need to calibrate the wind direction.
  • Seite 16 Northern Hemispheres Southern Hemispheres Figure 14 5.2. Southern Hemispheres (SOU). For Southern Hemisphere installations, ignore these(N, S, E, W) and face the solar panel to the North (and in a sunny position) when installing the Integrated outdoor transmitter. Step 1: Install the Integrated outdoor transmitter and face the solar panel North.
  • Seite 17 Note: Console has to be location division setting so that the directions on the sensor are matching with your real location. Permanent wind direction error（read approximately 180º）will be introduced when the wind direction sensor is not positioned correctly during installation. Fasten the integrated transmitter to mounting pole brackets with foot- mounting, two ￠3 bolts and M3 nuts , as shown in Figure 15 Figure 15...
  • Seite 18 Figure 16...

  • Seite 19: Console Operation

    6. Low Battery Icon A low battery indicator icon is shown in the display window for Integrated outdoor transmitter.When the low battery icon appears (the battery voltage is lower than 3.6V), replace the batteries in the sensor with fresh batteries. Be sure to never mix old and new batteries, and never mix battery types such as alkaline and lithium together.
  • Seite 20 7.2 Set (Program) Mode While in Normal Mode, Press and hold the SET key for at least three seconds to enter the Set Mode. The first setting will begin flashing. You can press the SET key again to skip any step, as defined below. Note: In the Set mode, press the [+] key or [-] key to change or scroll the value.
  • Seite 21 11. Rainfall Units of Measure (default: mm). Touch the SET key again to change the Rainfall units of measure. Touch [+] key or [-] key to toggle the rainfall units between mm and inch. 12. Barometric Pressure Display Units(default: hPa). Press the SETkey again to change the pressure units of measure.

  • Seite 22: Snooze Mode

    Press the MIN/MAX/- key again (do not hold), and the MIN icon will be displayed. Press the SET key to view pressure (ABS or REL) min value, pressure (ABS or REL) min value ,outdoor temperature (temperature, dew point or feels like). Next, Press and hold the MIN/MAX/- key for three seconds(and the CLRcharacter isflashing in time area) to clear the pressure, temperature and humidity minimum values.

  • Seite 23: Alarm Mode

    Note: If plugged into AC power, the backlight will remain on. It is not recommended leaving the backlight on for a long period of time when operating on batteries only, or the batteries will run down quickly. 8.Alarm Mode The FT0835 includes the following alarms:  Time(Alarm1 and Alarm2) ...

  • Seite 24: Setting The Alarms

    8.3 Setting the Alarms Press ALARM key to enter the alarm mode. Next, Press and hold the SET key for three seconds. The first alarm parameter will begin flashing (alarm hour). To save the alarm setting and proceed to the next alarm parameter, press(do not hold) the SET key.

  • Seite 25: Weather Forecasting

    21. Indoor temperature high alarm 22. Indoor temperature low alarm 23. Indoor humidity high alarm 24. Indoor humidity low alarm Note: To prevent repetitive alarming of humidity, there is a 4% tolerance band. For example, if you set the high alarm to 60% and silence the alarm, the alarm icon will continue to flash until the humidity falls below 56%, at which point, the alarm will reset and must increase above 60% to activate again.
  • Seite 26 9.2 Weather Icons Condition Icon Description Pressure is rising and the previous Sunny condition is partly cloudy. Pressure is falling and the previous condition is sunny or Partly Cloudy Pressure is rising and the previous condition is cloudy. Pressure is falling and the previous condition is partly Cloudy...

  • Seite 27: Moon Phase

    9.3 Moon Phase The following moon phases are displayed based on the calendar date. Figure 17 9.4 Pressure Threshold Setting The pressure threshold (the negative or positive rate of change of pressure signifying a change in the weather) can be adjusted from 2 mbar/hour to 4 mbar/hour (default level 2 mbar/hour).
  • Seite 28 Figure 18 At temperatures greater than 26.7C(80°F), the heat index is displayed, as shown in the National Weather Service Heat Index Table below: Figure 19 When the temperature is between 4.4C (40°F) and 26.7C (80°F), the OUT temperature is displayed (Feels Like temperature is the same as OUT temperature).
  • Seite 29 10. Specifications 10.1 Wireless Specifications  Line of sight wireless transmission (in open air): 100m.  Frequency: 433 MHz  Integrated Outdoor transmitter interval: 16 seconds 10.2 Measurement Specifications The following table provides specifications for the measured parameters. Measurement Range Accuracy Resolution Indoor...

  • Seite 30: Power Consumption

    10.3 Power Consumption  Base station (display console) : 3 x AAA 1.5V Alkaline or Lithium batteries (not included)  Adaptor: 5.9V~ 500mA (included)  Integrated Outdoor Transmitter: 3xAA alkaline batteries or Lithium batteries (not included)  Battery life: Minimum 12 months for base station with excellent reception.
  • Seite 31 2. Replace the wind, rain and thermo-hygrometer transmitter batteries once every 1-2 years 12. Troubleshooting Guide. Problem Solution Wireless remote not If any of the sensor communication is lost, dashes reporting in to (--.-) will be displayed on the screen. To reacquire console.
  • Seite 32 Problem Solution Indoor and Outdoor Allow up to one hour for the sensors to stabilize Temperature do not due to signal filtering. The indoor and outdoor agree temperature sensors should agree within 2 °C (the sensor accuracy is ± 1 °C). Use the calibration feature to match the indoor and outdoor temperature to a known source.
