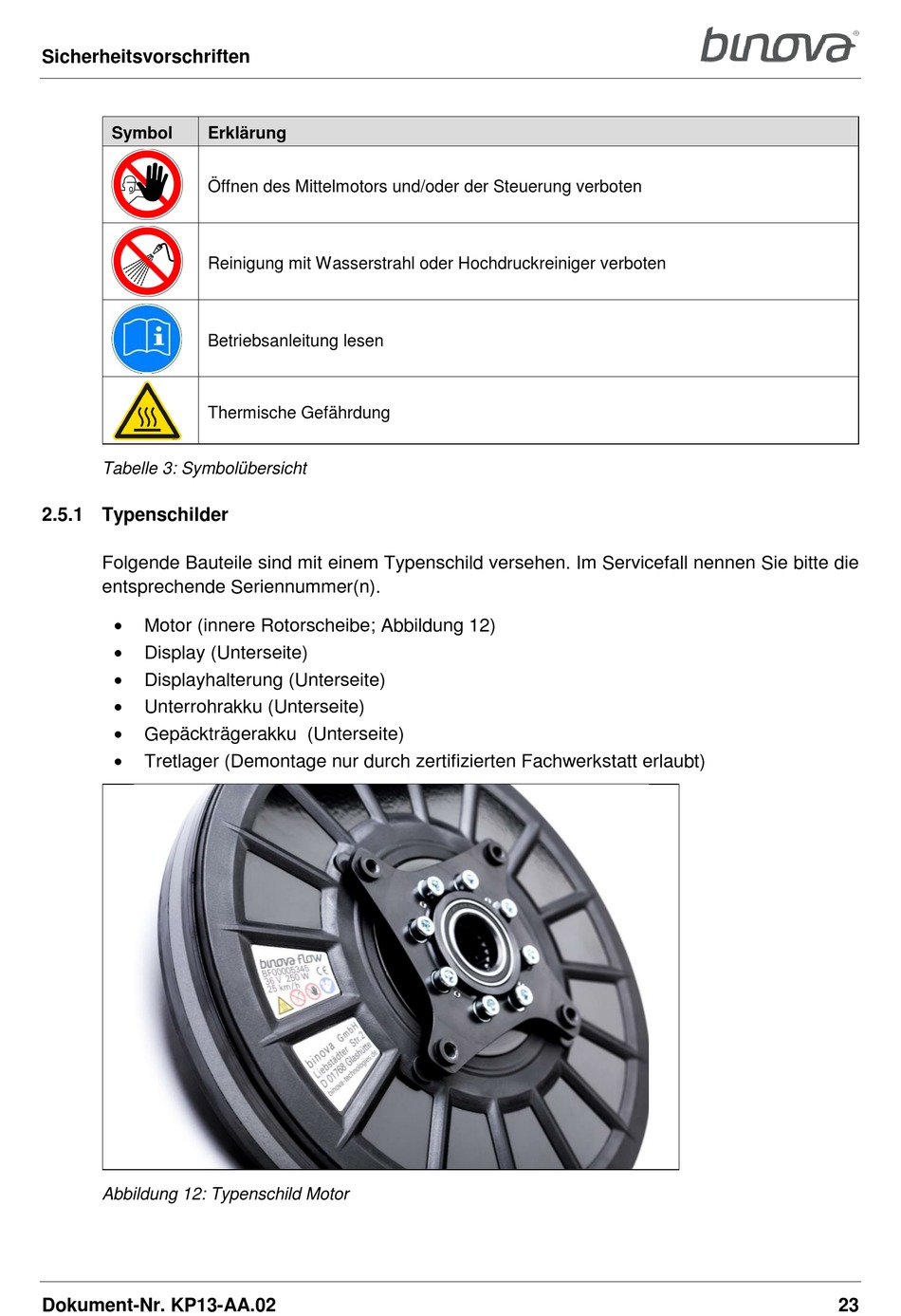

Abbildung 12: Typenschild Motor; Tabelle 3: Symbolübersicht - binova flow EPACS Betriebsanleitung

Sicherheitsvorschriften
Symbol Erklärung
Öffnen des Mittelmotors und/oder der Steuerung verboten
Reinigung mit Wasserstrahl oder Hochdruckreiniger verboten
Betriebsanleitung lesen
Thermische Gefährdung
Tabelle 3: Symbolübersicht
2.5.1 Typenschilder
Folgende Bauteile sind mit einem Typenschild versehen. Im Servicefall nennen Sie bitte die
entsprechende Seriennummer(n).

Motor (innere Rotorscheibe; Abbildung 12)

Display (Unterseite)

Displayhalterung (Unterseite)

Unterrohrakku (Unterseite)

Gepäckträgerakku (Unterseite)

Tretlager (Demontage nur durch zertifizierten Fachwerkstatt erlaubt)

Abbildung 12: Typenschild Motor

Dokument-Nr. KP13-AA.02 23
