Montage des Antriebes
Befestigung des Motors am Torblatt mit den beigefügten Schrauben.
Sehr wichtig sind die obersten Schrauben!!!
Bei Nachrüstung:
Führungsrollen vom Torblatt sind entfernt.
An der Position, an der der Antrieb mon-
tiert wird, sind an den Stahlbändern noch
Schrauben bzw. Nieten. Diese entfernen u.
durch Senkschrauben ersetzen.
Nehmen Sie die Haube des Antriebes ab.
Stecken Sie die am Antrieb befestigten Füh-
rungsrollen von unten in die obere Trageschiene des Tores, so dass die
Zähne der Riemenscheibe formschlüssig am Zahnriemen anliegen.
Schieben Sie das Tor unter den Antrieb und befestigen Sie diesen mit den
beiliegenden Schrauben. Die Riemenscheibe soll in der Mitte des Zahnrie-
mens laufen.

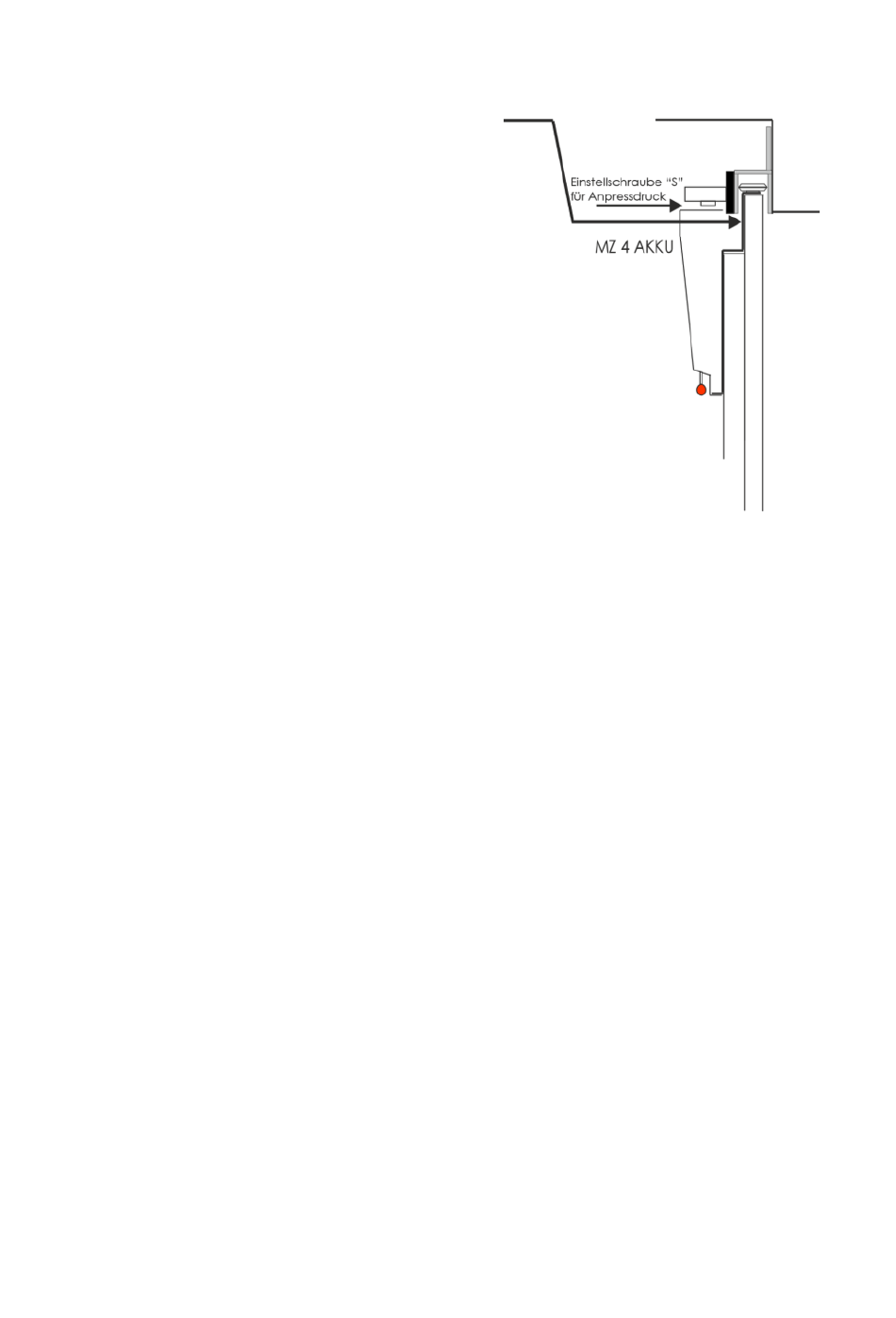

Der Anpressdruck der Scheibe an den Riemen wurde im Werk voreinge-
stellt. Sollte dieser Druck aus irgendeinem Grund nachgestellt werden
müssen, kann dies an der Einstellschraube „S" vorgenommen werden.
Vorher muss die selbstsichernde Mutter unter der Schwenkplatte des Mo-
tors gelöst und nachher wieder befestigt werden.
Umbau Laufrichtung
Schließt Ihr Tor nach der linken Seite, müssen Sie den Kontaktverbinder am
Antrieb umbauen.
12
