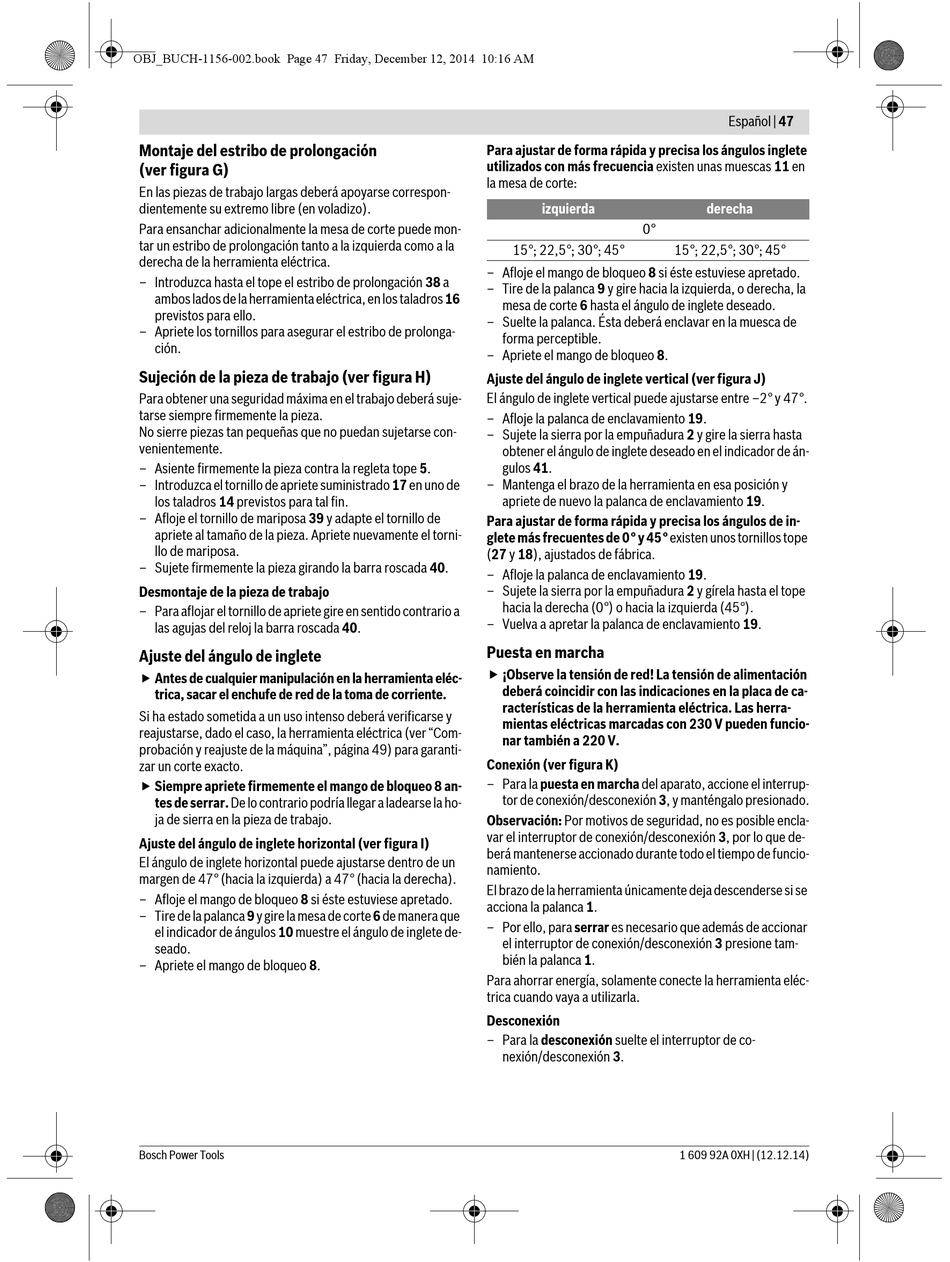

OBJ_BUCH-1156-002.book Page 47 Friday, December 12, 2014 10:16 AM
Montaje del estribo de prolongación
(ver figura G)
En las piezas de trabajo largas deberá apoyarse correspon-
dientemente su extremo libre (en voladizo).
Para ensanchar adicionalmente la mesa de corte puede mon-
tar un estribo de prolongación tanto a la izquierda como a la
derecha de la herramienta eléctrica.
– Introduzca hasta el tope el estribo de prolongación 38 a
ambos lados de la herramienta eléctrica, en los taladros 16
previstos para ello.
– Apriete los tornillos para asegurar el estribo de prolonga-
ción.
Sujeción de la pieza de trabajo (ver figura H)
Para obtener una seguridad máxima en el trabajo deberá suje-
tarse siempre firmemente la pieza.
No sierre piezas tan pequeñas que no puedan sujetarse con-
venientemente.
– Asiente firmemente la pieza contra la regleta tope 5.
– Introduzca el tornillo de apriete suministrado 17 en uno de
los taladros 14 previstos para tal fin.
– Afloje el tornillo de mariposa 39 y adapte el tornillo de
apriete al tamaño de la pieza. Apriete nuevamente el torni-
llo de mariposa.
– Sujete firmemente la pieza girando la barra roscada 40.
Desmontaje de la pieza de trabajo
– Para aflojar el tornillo de apriete gire en sentido contrario a
las agujas del reloj la barra roscada 40.
Ajuste del ángulo de inglete
 Antes de cualquier manipulación en la herramienta eléc-
trica, sacar el enchufe de red de la toma de corriente.
Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica (ver "Com-
probación y reajuste de la máquina", página 49) para garanti-
zar un corte exacto.
 Siempre apriete firmemente el mango de bloqueo 8 an-
tes de serrar. De lo contrario podría llegar a ladearse la ho-
ja de sierra en la pieza de trabajo.
Ajuste del ángulo de inglete horizontal (ver figura I)
El ángulo de inglete horizontal puede ajustarse dentro de un
margen de 47° (hacia la izquierda) a 47° (hacia la derecha).
– Afloje el mango de bloqueo 8 si éste estuviese apretado.
– Tire de la palanca 9 y gire la mesa de corte 6 de manera que
el indicador de ángulos 10 muestre el ángulo de inglete de-
seado.
– Apriete el mango de bloqueo 8.
Bosch Power Tools
Para ajustar de forma rápida y precisa los ángulos inglete
utilizados con más frecuencia existen unas muescas 11 en
la mesa de corte:
izquierda
15°; 22,5°; 30°; 45°
– Afloje el mango de bloqueo 8 si éste estuviese apretado.
– Tire de la palanca 9 y gire hacia la izquierda, o derecha, la
mesa de corte 6 hasta el ángulo de inglete deseado.
– Suelte la palanca. Ésta deberá enclavar en la muesca de
forma perceptible.
– Apriete el mango de bloqueo 8.
Ajuste del ángulo de inglete vertical (ver figura J)
El ángulo de inglete vertical puede ajustarse entre –2° y 47°.
– Afloje la palanca de enclavamiento 19.
– Sujete la sierra por la empuñadura 2 y gire la sierra hasta
obtener el ángulo de inglete deseado en el indicador de án-
gulos 41.
– Mantenga el brazo de la herramienta en esa posición y
apriete de nuevo la palanca de enclavamiento 19.
Para ajustar de forma rápida y precisa los ángulos de in-
glete más frecuentes de 0° y 45° existen unos tornillos tope
(27 y 18), ajustados de fábrica.
– Afloje la palanca de enclavamiento 19.
– Sujete la sierra por la empuñadura 2 y gírela hasta el tope
hacia la derecha (0°) o hacia la izquierda (45°).
– Vuelva a apretar la palanca de enclavamiento 19.
Puesta en marcha
 ¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.
Conexión (ver figura K)
– Para la puesta en marcha del aparato, accione el interrup-
tor de conexión/desconexión 3, y manténgalo presionado.
Observación: Por motivos de seguridad, no es posible encla-
var el interruptor de conexión/desconexión 3, por lo que de-
berá mantenerse accionado durante todo el tiempo de funcio-
namiento.
El brazo de la herramienta únicamente deja descenderse si se
acciona la palanca 1.
– Por ello, para serrar es necesario que además de accionar
el interruptor de conexión/desconexión 3 presione tam-
bién la palanca 1.
Para ahorrar energía, solamente conecte la herramienta eléc-
trica cuando vaya a utilizarla.
Desconexión
– Para la desconexión suelte el interruptor de co-
nexión/desconexión 3.
Español | 47
derecha
15°; 22,5°; 30°; 45°
1 609 92A 0XH | (12.12.14)
