CONNEXION DE L'APPAREIL

BROCHAGE
Broche Couleur
1 Rouge
2 Noir
3 Vert / Rouge
4 Jaune / Rouge
5 Bleu / Blanc
6 Rouge / Blanc
7 -
8 -
FAISCEAU DE CÂBLES
A. Connecteur NMEA 2000® DeviceNet M12 5 broches
B. Câbles pour la connexion du capteur et l'alimentation électrique (voir les couleurs dans le tableau)
C. Connecteur VL Flex 52 – Tyco / Hirschmann MQS plug 8 broches
Description
KL. 15 – Batterie 12 / 24 V
KL. 31 – Masse
Signal du capteur de fréquence
Signal du capteur résistif
LIN bus
Éclairage Jour/Nuit
NMEA 2000 Hi (sur le connecteur M12)
NMEA 2000 Lo (sur le connecteur M12)
CONNEXION DE L'APPAREIL

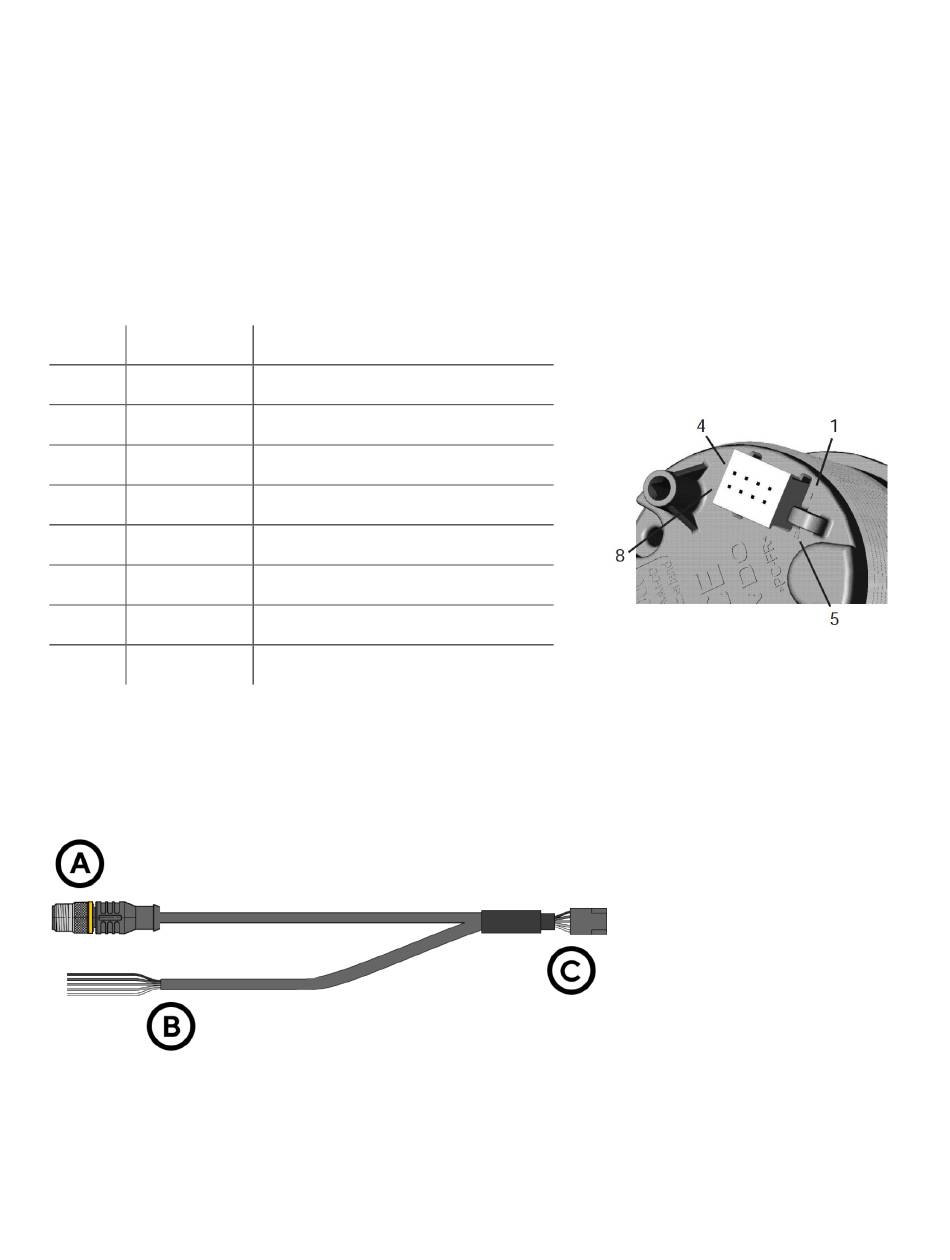

Vue arrière VL Flex 52
Tyco / Hirschmann 8-poles MQS plug
Faisceau de câbles VL Flex
B000882
