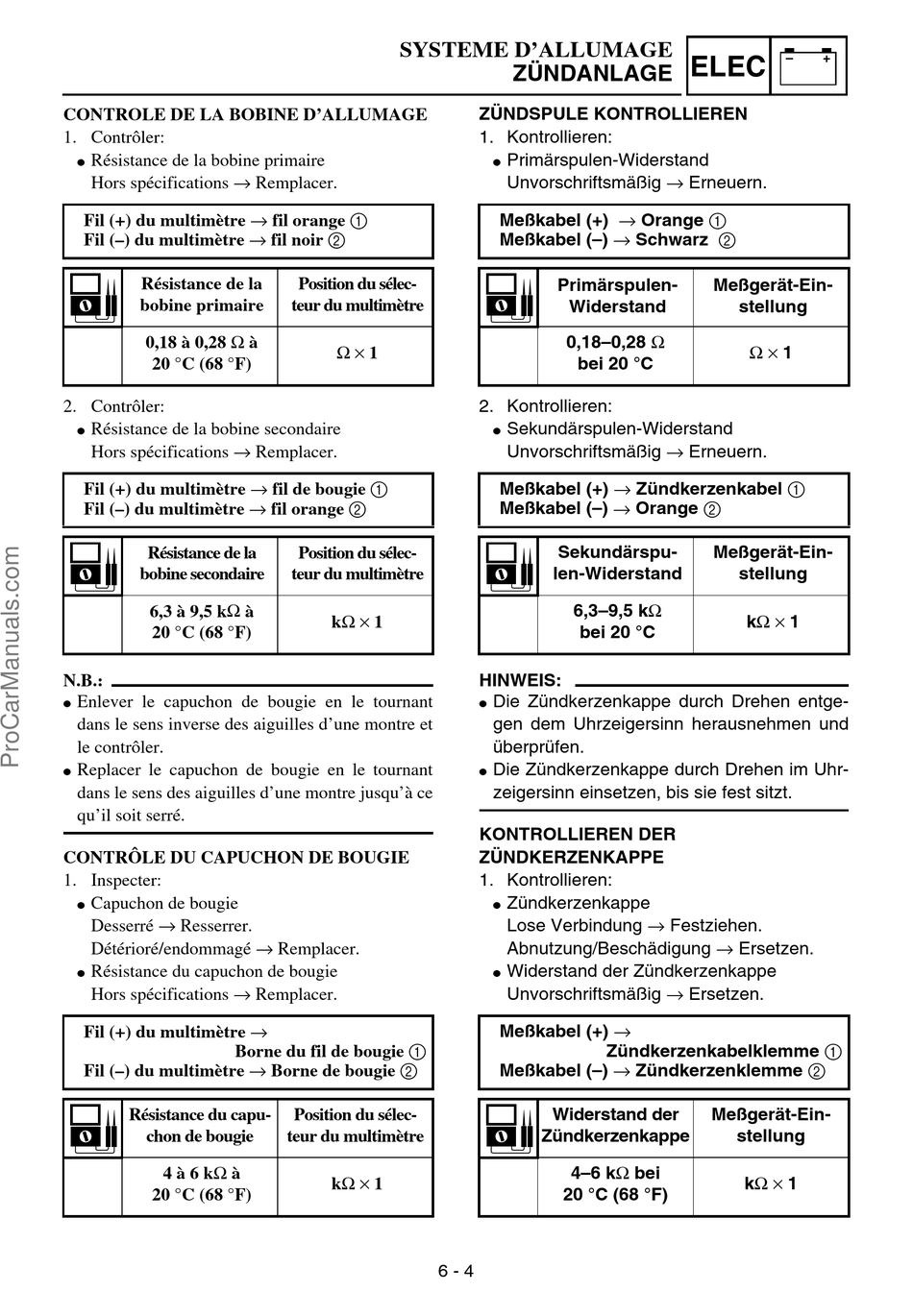

CONTROLE DE LA BOBINE D'ALLUMAGE
1. Contrôler:
Résistance de la bobine primaire
G
Hors spécifications → Remplacer.
Fil (+) du multimètre → fil orange 1
Fil (–) du multimètre → fil noir 2
Résistance de la
bobine primaire
0,18 à 0,28 Ω à
20 °C (68 °F)
2. Contrôler:
Résistance de la bobine secondaire
G
Hors spécifications → Remplacer.
Fil (+) du multimètre → fil de bougie 1
Fil (–) du multimètre → fil orange 2
Résistance de la
bobine secondaire
6,3 à 9,5 kΩ à
20 °C (68 °F)
N.B.:
Enlever le capuchon de bougie en le tournant
G
dans le sens inverse des aiguilles d'une montre et
le contrôler.
Replacer le capuchon de bougie en le tournant
G
dans le sens des aiguilles d'une montre jusqu'à ce
qu'il soit serré.
CONTRÔLE DU CAPUCHON DE BOUGIE
1. Inspecter:
Capuchon de bougie
G
Desserré → Resserrer.
Détérioré/endommagé → Remplacer.
Résistance du capuchon de bougie
G
Hors spécifications → Remplacer.
Fil (+) du multimètre →
Borne du fil de bougie 1
Fil (–) du multimètre → Borne de bougie 2
Résistance du capu-
chon de bougie
4 à 6 kΩ à
20 °C (68 °F)
SYSTEME D'ALLUMAGE
Position du sélec-
teur du multimètre
Ω × 1
Position du sélec-
teur du multimètre
kΩ × 1
Position du sélec-
teur du multimètre
kΩ × 1
6 - 4
ZÜNDANLAGE
ZÜNDSPULE KONTROLLIEREN
1. Kontrollieren:
Primärspulen-Widerstand
G
Unvorschriftsmäßig → Erneuern.
Meßkabel (+) → Orange 1
Meßkabel (–) → Schwarz 2
Primärspulen-
Widerstand
0,18–0,28 Ω
bei 20 °C
2. Kontrollieren:
Sekundärspulen-Widerstand
G
Unvorschriftsmäßig → Erneuern.
Meßkabel (+) → Zündkerzenkabel 1
Meßkabel (–) → Orange 2
Sekundärspu-
len-Widerstand
6,3–9,5 kΩ
bei 20 °C
HINWEIS:
Die Zündkerzenkappe durch Drehen entge-
G
gen dem Uhrzeigersinn herausnehmen und
überprüfen.
Die Zündkerzenkappe durch Drehen im Uhr-
G
zeigersinn einsetzen, bis sie fest sitzt.
KONTROLLIEREN DER
ZÜNDKERZENKAPPE
1. Kontrollieren:
Zündkerzenkappe
G
Lose Verbindung → Festziehen.
Abnutzung/Beschädigung → Ersetzen.
Widerstand der Zündkerzenkappe
G
Unvorschriftsmäßig → Ersetzen.
Meßkabel (+) →
Zündkerzenkabelklemme 1
Meßkabel (–) → Zündkerzenklemme 2
Widerstand der
Zündkerzenkappe
4–6 kΩ bei
20 °C (68 °F)
–
+
ELEC
Meßgerät-Ein-
stellung
Ω × 1
Meßgerät-Ein-
stellung
kΩ × 1
Meßgerät-Ein-
stellung
kΩ × 1
